1424233

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-E-M8FS-5CON-M10/0,5DN,设备连接器板前安装,Phoenix Contact 总线电缆, SACC-E-M8FS系列, 5芯, M8
供应商型号: 651-1424233
供应商: Mouser
标准整包数: 1

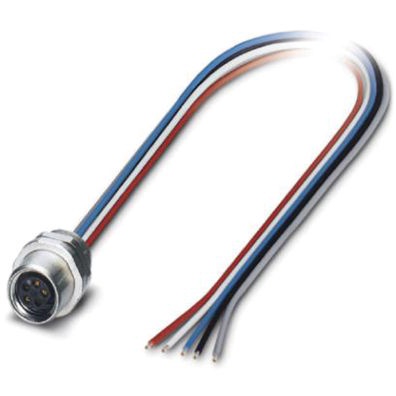

PHOENIX CONTACT D-Sub/D形连接器 - 触头 1424233

1424233概述

    Flush-Type Connector SACC-E-M8FS-5CON-M10/0.5 技术手册

    产品简介


    Flush-Type Connector SACC-E-M8FS-5CON-M10/0.5 是一款专为工业自动化和控制系统设计的插拔式连接器。它适用于 DeviceNet 系统,具有5个接触点,采用M8接头,具备前装式螺纹固定结构,可轻松安装于10毫米孔径。这款连接器配备了一条0.5米长的多股导线,适用于各种工业环境。

    技术参数


    - 额定电流:3A(40°C时)
    - 额定电压:30V
    - 接触位置数量:5
    - 体积电阻:≤ 3 mΩ
    - 绝缘电阻:≥ 100 MΩ
    - 电缆长度:0.5米
    - 操作温度范围:-25°C 至 85°C
    - 标准规范:符合IEC 61076-2-104标准
    - 编码方式:B型,反向
    - 浪涌电压等级:II级
    - 污染等级:3级
    - 防护等级:IP67
    - 材料:锌合金压铸,镍镀层;电缆:PVC绞合线
    - 颜色:灰、红、白、黑、蓝
    - 导体材料:镀锡铜绞合线
    - 环境温度(运行):-25°C 至 85°C(电缆,固定安装)

    产品特点和优势


    Flush-Type Connector SACC-E-M8FS-5CON-M10/0.5 的主要特点是其优异的电气性能和坚固的机械结构。5个接触点的设计使得它可以应用于多种信号传输场合。此外,IP67防护等级使其能在恶劣的工业环境中稳定运行。独特的B型编码方式能够有效防止错误插接,从而提高系统的可靠性和安全性。体积小、重量轻、易于安装的特点也大大提高了其市场竞争力。

    应用案例和使用建议


    该连接器适用于DeviceNet系统中的信号传输,常用于工业自动化生产线、机器人控制系统、汽车制造等领域的传感器和执行器之间的连接。例如,在一条汽车装配线上,可以通过这种连接器将传感器与控制模块相连,实现精确的数据传输和设备间的高效通信。
    为了保证最佳性能,建议用户在安装过程中确保连接器完全密封,并按照制造商的指示正确连接电线。同时,在高温或高湿度环境下使用时,需要定期检查电缆和连接器的状态,以确保良好的电气连接和机械稳定性。

    兼容性和支持


    Flush-Type Connector SACC-E-M8FS-5CON-M10/0.5 设计兼容多种工业标准和设备,如符合IEC 61076-2-104标准的DeviceNet系统。凤凰联系公司提供了详细的技术支持文档,用户可以参考这些文档进行安装和维护。此外,公司还提供在线技术支持和售后服务,帮助用户解决可能出现的各种问题。

    常见问题与解决方案


    - 问题:如何检查连接器的连接状态?
    - 解决办法:使用万用表测量接触电阻,确保其低于3mΩ。如果超出此范围,应重新检查连接或更换连接器。
    - 问题:在高湿度环境下使用时,连接器是否会受影响?
    - 解决办法:由于IP67防护等级,通常不会受到影响。但在极端条件下,建议定期检查电缆和连接器的密封性,并保持适当的清洁和维护。
    - 问题:连接器在低温环境下的表现如何?
    - 解决办法:连接器可在-25°C至85°C的温度范围内正常工作。但在极低温度下,建议适当增加保温措施,以避免因材料脆化导致的损坏。

    总结和推荐


    Flush-Type Connector SACC-E-M8FS-5CON-M10/0.5 是一款性能卓越、可靠稳定的工业连接器,适用于各种苛刻的工业环境。其出色的电气性能、坚固的机械结构和易于安装的特点使其在市场上具有很高的竞争力。对于需要高性能、可靠性和稳定性的工业控制系统和自动化设备来说,这款连接器是一个理想的选择。我们强烈推荐使用这款连接器。

1424233参数

参数
触头材料 Copper Alloy
触头端接 -
触头镀层厚度 -
类型 M8 Circular,Not Included
线规 -
触头类型 -
触头镀层
长*宽*高 500mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

1424233厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1424233数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1424233 1424233数据手册

1424233封装设计

查看详情并下载
Symbol
Footprint
3D Model
