1515057

厂牌: PHOENIX CONTACT

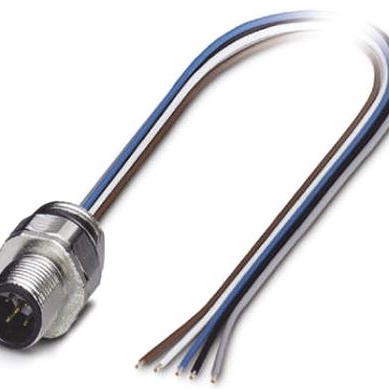

产品描述: 菲尼克斯,SACC-EC-M12MSB-5CON-PG9/0,5,设备连接器板前安装,Phoenix Contact M12圆形连接器插座, SACC系列, 5芯, 隔板安装, 预接线, IP67
供应商型号: 8025502
供应商: 欧时
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 触头 1515057

1515057概述

    SACC-EC-M12MSB-5CON-PG9/0,5 Device Connector Technical Manual

    1. 产品简介


    SACC-EC-M12MSB-5CON-PG9/0,5是一款M12标准的前装式设备连接器,具有5个位置,适用于通用传感器应用。该连接器通过直针端接方式连接单根导线,且适用于电缆自由端。它主要用于自动化控制、工厂设备工程等领域。通过锁定螺母进行固定安装,防护等级为IP67,适用于-40°C至85°C的工作温度范围。

    2. 技术参数


    - 基本参数:
    - 针数:5
    - 安装类型:前装式(Front mounting)
    - 防护等级:IP67
    - 连接类型:直针端接
    - 导线规格:0.34 mm²
    - 电缆长度:0.5 m
    - 材料:镀镍锌压铸,橡胶密封材料NBR

    - 电气特性:
    - 额定电压:60 V DC
    - 额定电流:4 A
    - 接触电阻:≤ 3 mΩ
    - 绝缘电阻:≥ 100 MΩ
    - 脉冲电压:1.5 kV
    - 最大导体电阻:57.6 Ω/km
    - 测试电压:2000 V AC
    - 机械特性:
    - 插拔次数:> 100次
    - 插头螺纹:M12
    - 连接器锁紧类型:标准
    - 安装扭矩:2 Nm ... 3 Nm
    - 环境条件:
    - 工作温度:-40°C至85°C(固定安装)
    - 灵活安装:-25°C至85°C

    3. 产品特点和优势


    SACC-EC-M12MSB-5CON-PG9/0,5的主要特点是:
    - 预装配设计:配备了Litz线缆,可以立即投入使用。
    - 客户定制化:可以根据客户需求提供不同长度的Litz线缆。
    - 优良密封:在Litz线侧进行了密封处理,以保证最佳的防水效果。
    - 高传输安全:可选的EMC螺母提供了更好的屏蔽连接,提高了电磁兼容性。
    - 合规性:符合RoHS II要求,不含铅超标物质。

    4. 应用案例和使用建议


    SACC-EC-M12MSB-5CON-PG9/0,5广泛应用于自动化控制系统、工厂设备和电气设备工程。例如,在工业自动化领域,它可以用于传感器与控制器之间的信号传输。在实际应用中,建议注意以下几点:
    - 定期检查:确保连接器在使用过程中保持良好的接触,避免因松动导致的故障。
    - 保护措施:在户外使用时,应采取额外的防护措施以防止环境影响。
    - 正确操作:禁止在带电状态下插拔连接器,确保安装和操作人员具备相应的电气知识。

    5. 兼容性和支持


    该连接器与其他标准M12接口的配件兼容,包括扁平螺母、密封圈和防尘帽。制造商提供了详细的技术文档和支持服务,确保用户能够正确安装和使用产品。对于需要进一步支持的情况,用户可以通过技术支持热线或在线客服获取帮助。

    6. 常见问题与解决方案


    - 问题1:连接器插拔次数减少。
    - 解决方案:检查插头和插座的接触情况,确保没有异物阻碍,并定期清洁和维护。
    - 问题2:连接器温度升高。
    - 解决方案:根据环境条件调整安装位置,确保有足够的散热空间,并张贴必要的警告标志。
    - 问题3:连接器无法正确锁紧。
    - 解决方案:检查并确保所有部件安装正确,特别是锁定螺母和密封圈的位置。

    7. 总结和推荐


    SACC-EC-M12MSB-5CON-PG9/0,5凭借其高性能、易于安装和良好的环境适应性,在多种应用场合中表现出色。强烈推荐用于需要高可靠性和良好电磁兼容性的工业自动化项目中。无论是设计工程师还是最终用户,这款产品都将是理想的选择。

1515057参数

参数
类型 Circular Metric Connectors
线规 -
触头类型 Pin (Male)
触头镀层
触头材料 -
触头端接 -
触头镀层厚度 -
长*宽*高 500mm(长度)
安装方式 板安装
零件状态 在售
包装方式 散装

1515057厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1515057数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1515057 1515057数据手册

1515057封装设计

查看详情并下载
Symbol
Footprint
3D Model
