1520039

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-E-FS-5CON-M16/0,5SCO,设备连接器板前安装,Phoenix Contact 传感器执行器电缆, 5芯, M12
供应商型号: 6528150
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 触头 1520039

1520039概述

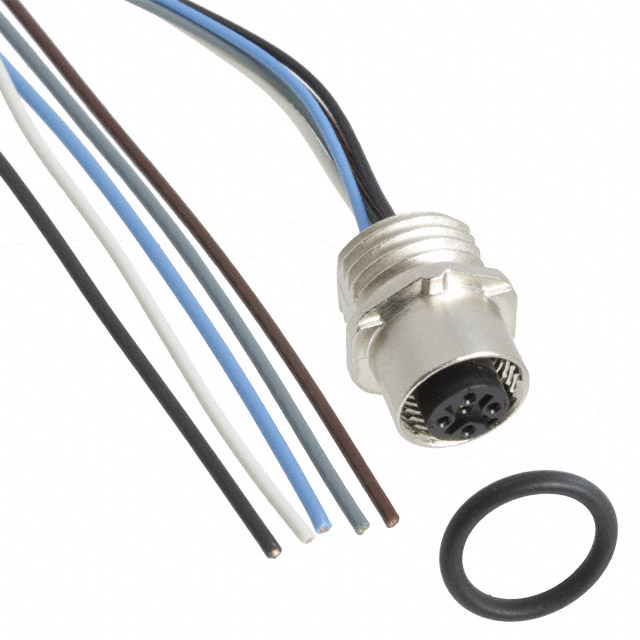

    Flush-Type Connector SACC-E-FS-5CON-M16/0.5 SCO 技术手册

    1. 产品简介


    SACC-E-FS-5CON-M16/0.5 SCO 是一款紧凑型的传感器/执行器插座,属于FLUSH-TYPE系列,适用于工业自动化控制领域的连接需求。此产品提供五位置插针设计,采用M12-SPEEDCON接口标准,符合IEC 61076-2-101规范。具有防水防尘功能(IP67等级),并具备A编码,确保电气连接的安全可靠。适用于恶劣工业环境中,例如工厂自动化、机器人技术和汽车制造等领域。

    2. 技术参数


    - 基本参数
    - 额定电流: 4A (40°C)
    - 额定电压: 60V
    - 位置数: 5个
    - 体积电阻: ≤ 3 mΩ
    - 绝缘电阻: ≥ 100 MΩ
    - 电缆长度: 0.5m
    - 操作温度范围:
    - 连接器端: -25°C 至 85°C
    - 电缆端: -25°C 至 90°C
    - 连接器特性
    - 安装类型: 前面板安装,M16螺纹
    - 接触材料: 铜锌合金
    - 接触表面材料: 镍/金镀层
    - 密封材料: 氮丁橡胶(NBR)
    - 电缆数据
    - 电缆类型: TPE多股导线
    - 导体横截面面积: 0.34 mm² (相当于AWG 22)
    - 导体结构: 7根0.25 mm²单股导线
    - 绝缘厚度: 0.21 mm
    - 颜色: 黑色、棕色、蓝色、白色、灰色

    3. 产品特点和优势


    - 高防护等级: IP67等级保证了卓越的防尘防水性能,适合严苛环境。
    - 多功能接口: M12-SPEEDCON接口,广泛用于工业自动化和控制领域。
    - 耐用性强: 铜锌合金接触材料及镍/金镀层提高了产品的耐腐蚀和抗磨损能力。
    - 快速组装: 前面板安装方式简化了装配过程,提升了生产效率。
    - 多样化颜色标识: 五种不同颜色的信号线有助于区分不同类型的输入输出,方便布线和识别。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化系统中的传感器与控制器之间的连接
    - 机器人手臂的电源及信号传输
    - 汽车生产线上的各类设备互连
    使用建议:
    - 在极端温度条件下工作时,请定期检查连接器的密封性,以确保其继续发挥优异性能。
    - 考虑使用相应的扁平螺母(SACC-E-MU-M16)进行固定,增强连接器的稳定性。
    - 对于需要频繁插拔的应用场合,建议选用更加耐用的螺纹连接方式。

    5. 兼容性和支持


    SACC-E-FS-5CON-M16/0.5 SCO 具有良好的兼容性,可与同类M12接口的其他设备完美匹配。制造商Phoenix Contact提供了全面的技术文档和支持服务,包括用户手册、安装指南和技术咨询等资源,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 如何判断连接器是否正确插入?
    - 解决方案: 观察连接器侧面的小孔是否对准插座内的定位销,确保完全插入后听到明显的“咔哒”声。
    - 问题2: 导线在高温环境下会如何变化?
    - 解决方案: 选择符合温度要求的导线,并确保在安装过程中不要过度弯曲或拉扯导线,以减少热应力。

    7. 总结和推荐


    总体而言,SACC-E-FS-5CON-M16/0.5 SCO 是一款性能优越且功能齐全的传感器/执行器插座,其坚固耐用的设计和多种保护功能使其成为工业自动化领域的理想选择。如果您正在寻找一个能够适应恶劣环境且易于安装维护的连接解决方案,这款产品将是您的不二之选。强烈推荐使用该产品,尤其是对于那些注重长期稳定性和可靠性的工业应用。

1520039参数

参数
类型 Circular Metric Connectors
线规 -
触头类型 -
触头镀层 -
触头材料 -
触头端接 -
触头镀层厚度 -
长*宽*高 500mm(长度)
安装方式 面板安装
零件状态 在售
包装方式 散装

1520039厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1520039数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1520039 1520039数据手册

1520039封装设计

查看详情并下载
Symbol
Footprint
3D Model
