1788732

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,DIN导轨连接器,MSTBVK2,5/3-G-5,08,菲尼克斯 导轨式接线端子排, MSTBVK 2.5/ 3-G-5.08系列, 螺钉拧紧端接, 12A
供应商型号: JY-1788732
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1788732

1788732概述


    产品简介

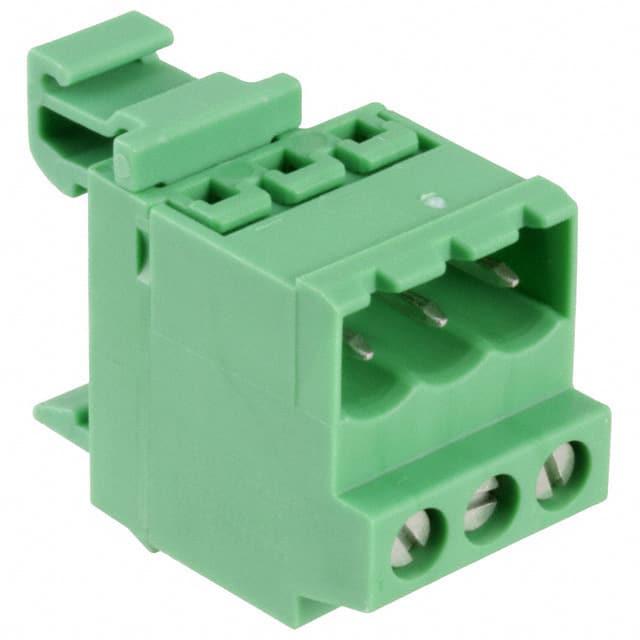

    MSTBVK 2,5/ 3-G-5,08 基座条
    MSTBVK 2,5/ 3-G-5,08 是一款用于接线连接的基座条,适用于广泛的工业控制和自动化系统。该产品具有高可靠性、耐用性强的特点,并且易于安装和维护。MSTBVK 2,5/ 3-G-5,08 的主要功能是作为导线连接的端子块,广泛应用于电力传输、自动化控制系统和各种工业电气设备中。

    技术参数


    - 基本规格:
    - 额定电流:12 A
    - 额定电压(III/2):320 V
    - 最大额定电压(II/2):630 V
    - 额定电压(II/2):320 V
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V2
    - 机械参数:
    - 宽度:27.2 mm
    - 螺丝孔直径:M3
    - 螺丝紧固力矩范围:0.5 Nm 至 0.6 Nm
    - 位置数:3
    - 间距:5.08 mm
    - 连接参数:
    - 最小导线截面:0.2 mm²
    - 最大导线截面:2.5 mm²
    - 可连接导线范围:AWG 24 至 AWG 12

    产品特点和优势


    1. 多位置连接:MSTBVK 2,5/ 3-G-5,08 提供3个连接位置,能够方便地连接多根导线。
    2. 高可靠性:产品采用高品质材料制造,确保长期稳定运行。
    3. 易于安装:螺丝连接方式简单易操作,适合大规模布线。
    4. 兼容性强:可以与符合5.08 mm间距标准的插件兼容,适用范围广。

    应用案例和使用建议


    应用案例:
    MSTBVK 2,5/ 3-G-5,08 主要应用于电力传输和自动化控制系统的导线连接,例如工业自动化控制柜、配电箱和电源管理系统等。
    使用建议:
    - 在安装过程中,确保螺丝紧固力矩符合规范,避免过紧或过松导致连接不良。
    - 定期检查连接点,以确保长期可靠运行。
    - 使用适当的工具进行安装和维护,例如合适的螺丝刀。

    兼容性和支持


    MSTBVK 2,5/ 3-G-5,08 与多种插件兼容,如 COMBICON 插件,这些插件也使用5.08 mm间距标准。Phoenix Contact 提供全面的技术支持和维护服务,包括用户手册、在线技术支持和售后服务。

    常见问题与解决方案


    1. 问题:螺丝紧固力矩不一致,导致连接不良。
    - 解决方案:使用扭矩扳手确保螺丝紧固力矩保持在0.5 Nm至0.6 Nm之间。

    2. 问题:导线接触不良。
    - 解决方案:检查导线是否正确剥皮并完全插入端子中,确保螺丝紧固到位。

    总结和推荐



    总结

    :
    MSTBVK 2,5/ 3-G-5,08 基座条以其高可靠性、良好的兼容性和易于安装的特点,在电力传输和自动化控制领域表现出色。该产品具备多位置连接、易于安装和高耐久性等显著优点,是一款非常实用的电子元器件。
    推荐:
    强烈推荐给需要可靠、高效的导线连接解决方案的应用场合,特别是在工业控制和自动化系统中。

1788732参数

参数
长*宽*高 16.76mm*16.68mm*27.21mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1788732厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1788732数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1788732 1788732数据手册

1788732封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.015
库存: 39
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.01
直接购买
加入购物车
