1442052

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT

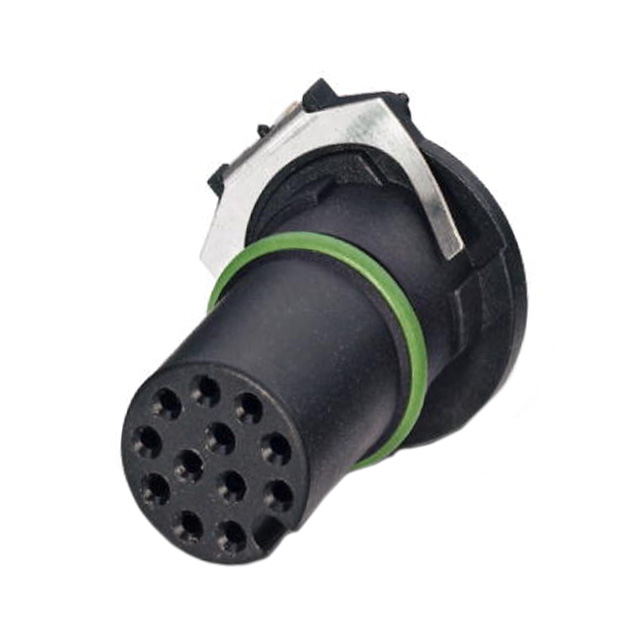

产品描述: 菲尼克斯,SACC-CI-M12FS-12CON-L180THRSH,触点插芯,Phoenix Contact M12圆形连接器, 12芯
供应商型号: 1442052
供应商: Arrow
标准整包数: 1

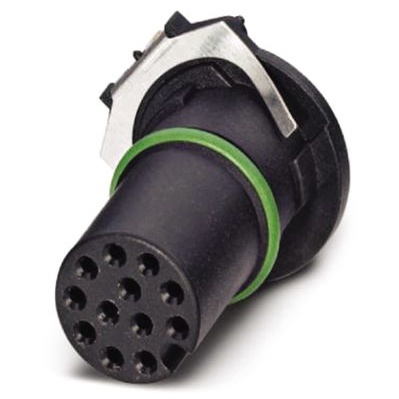

PHOENIX CONTACT 圆形连接器 1442052

1442052概述


    产品简介


    本产品为12位连接器系统,专用于工业自动化和控制系统中的信号传输。采用M12接口,具备A码编码,确保信号传输的准确性和稳定性。产品通过THR(通孔焊接)连接方式实现PCB(印刷电路板)安装,适用于各类严苛环境下的工业应用。此外,该产品已通过RoHS认证,符合环保要求,减少对环境的影响。

    技术参数


    - 产品类型:12位接触载体
    - 应用:信号传输
    - 连接方式:THR焊接连接
    - 接口:M12接口
    - 编码:A码
    - 额定电压:UN = 30 V
    - 额定电流:IN = 1.5 A
    - 接触电阻:≤ 3 mΩ
    - 绝缘电阻:≥ 100 MΩ
    - 额定浪涌电压:0.8 kV
    - 插入/拔出循环次数:> 100次
    - 工作温度范围:-40 °C 至 85 °C
    - 防护等级:IP67
    - 材料规格:
    - 防火等级:UL 94 V0
    - 密封材料:FKM
    - 接触材料:CuZn
    - 接触表面材料:Au
    - 连接器主体材料:PPA

    产品特点和优势


    该连接器具有多项显著优势:
    - 成本效益:采用两件式设计,降低了装配成本。
    - 自动化生产:提供适用于自动化组装的包装,提高了生产效率。
    - 易集成性:通过机械端口螺纹连接、压入轮廓或直接集成在前板,实现便捷的设备集成。
    - 额外密封:在未插接时提供额外的密封,增强了设备的防尘防水能力。
    - 高可靠性:防护等级达IP67,适用于各种恶劣环境,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    此连接器广泛应用于工业自动化系统、过程控制和机器人等领域,例如机器视觉系统中的相机和控制器之间的信号传输。具体应用实例包括在智能工厂中进行高精度测量的传感器与处理器之间的连接。
    使用建议
    1. 正确锁定:在操作过程中,确保连接器被正确锁定,以防止因未锁紧而导致的信号传输不稳定。
    2. 防护措施:当连接器未锁定时,务必使用保护帽以避免污染风险,确保达到IP54防护等级。
    3. 温度管理:注意操作环境温度变化,确保连接器在指定的工作温度范围内正常运行,特别是固定安装和柔性安装的应用场景。

    兼容性和支持


    该连接器支持常见的引脚分配和编码,确保了与多种设备的良好兼容性。制造商提供了详尽的技术文档和客户支持服务,包括在线帮助、培训课程和技术咨询服务,确保用户在使用过程中能够获得及时的支持和帮助。

    常见问题与解决方案


    问题1:连接器在长时间使用后接触不良
    解决方案:检查连接器是否被正确锁定,如有必要,重新锁紧。同时检查密封圈是否有损坏或老化现象,必要时更换新的密封圈。
    问题2:连接器在高温环境下失效
    解决方案:确认所选连接器型号是否适合高温环境,如超出标准工作温度范围,可选择其他型号或采取散热措施。
    问题3:连接器在振动环境中松动
    解决方案:加强安装固定措施,确保连接器在振动环境下的稳固性。定期检查连接器的紧固情况,避免由于长时间振动导致松动。

    总结和推荐


    综上所述,这款12位M12连接器以其成本效益、易集成性和高可靠性,在工业自动化和控制系统中表现出色。尤其适用于需要高精度信号传输和可靠连接的应用场合。强烈推荐给正在寻找高性能连接器系统的工程师和技术人员。

1442052参数

参数
额定电流 1.5A
外壳材料 -
针脚数 12pin
触头镀层 - 配接
类型 Female Sockets,Insert
颜色 -
端接 焊盘
安装方式 通孔安装
零件状态 在售
包装方式 托盘

1442052厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1442052数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1442052 1442052数据手册

1442052封装设计

查看详情并下载
Symbol
Footprint
3D Model
