3044542

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,UT2,5-QUATTRO,菲尼克斯 导轨式接线端子排, UT 2.5-QUATTRO系列, 单层, 灰色, 螺钉端接, 30A
供应商型号: Q-3044542
供应商: 国内现货
标准整包数: 50

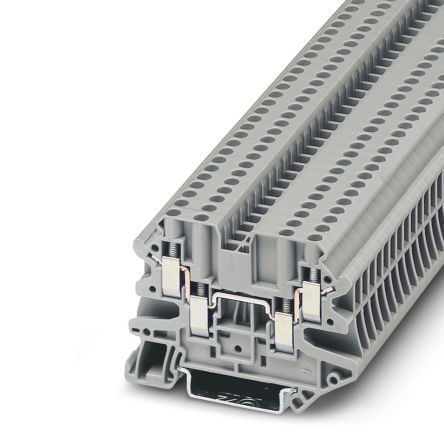

PHOENIX CONTACT 端子 - 线对板端子 3044542

3044542概述

    #

    产品简介


    UT 2.5-QUATTRO 是一款高性能的穿通式模块化端子排,主要用于电路连接。其主要功能是提供可靠、高效的电路连接解决方案。该产品广泛应用于工业自动化、楼宇自动化、交通运输、电力控制等领域。

    技术参数


    | 参数 | 值 |

    | 连接类型 | 螺钉连接 |
    | 导线截面积范围(实心) | 0.14 mm² 至 4 mm² |
    | 导线截面积范围(绞合) | 0.14 mm² 至 4 mm² |
    | 美国线规(实心) | AWG 26 至 12 |
    | 美国线规(绞合) | AWG 26 至 12 |
    | 宽度 | 5.2 mm |
    | 颜色 | 灰色 |
    | 安装方式 | NS 35/7.5 和 NS 35/15 DIN 导轨 |
    | 最大载流能力(4 mm²导线) | 30 A |
    | 额定冲击电压 | 6 kV |
    | 污染等级 | 3 |
    | 冲击电压类别 | III |
    | 绝缘材料组 | I |
    | 连接标准 | IEC 60947-7-1 |
    | 额定电流 | 24 A |
    | 额定电压 | 500 V |
    | 剥线长度 | 9 mm |
    | 内部圆柱量具 | A3 |
    | 螺丝螺纹 | M3 |
    | 紧固扭矩最小值 | 0.5 Nm |
    | 紧固扭矩最大值 | 0.6 Nm |

    产品特点和优势


    UT 2.5-QUATTRO 以其高可靠性、高效能和广泛的适用性而著称。具体优势如下:
    1. 螺钉连接方式:确保了稳定的电路连接,即使在振动环境下也能保持良好接触。
    2. 宽广的导线截面积范围:可兼容不同规格的导线,便于灵活布线。
    3. 高载流能力:在4 mm²导线的情况下,可承受高达30A的电流,保证电力传输的稳定。
    4. 良好的绝缘性能:符合IEC标准,能够应对复杂的工业环境。
    5. 多样化的安装选项:可安装于NS 35/7.5 和 NS 35/15 DIN导轨上,适应不同的安装需求。

    应用案例和使用建议


    UT 2.5-QUATTRO 在许多应用场合下表现出色,特别是在需要稳定电路连接的场合。例如,在工业自动化系统中,它被用于连接各种传感器和执行器。此外,它还广泛应用于建筑自动化系统中的电力分配环节。
    使用建议
    1. 严格遵循安装指南:确保正确安装和紧固扭矩,以防止松动。
    2. 选择合适的导线规格:根据电路需求合理选择导线规格,避免过载。
    3. 定期检查维护:建议定期检查端子排的状态,及时更换老化部件。

    兼容性和支持


    UT 2.5-QUATTRO 可与多种凤凰品牌的附件兼容,如桥接件(FBS系列)、插件板(ATP-UT-QUATTRO)等,进一步增强了系统的灵活性和扩展性。Phoenix Contact 提供全面的技术支持和服务,帮助用户解决各种问题。

    常见问题与解决方案


    1. 连接不稳定:确保导线连接牢固,紧固扭矩达到要求。
    2. 接触不良:清洁接触点,确保无污垢或氧化物。
    3. 端子过热:检查载流情况,避免过载。
    4. 安装错误:严格按照安装手册操作,选择正确的导轨型号。

    总结和推荐


    UT 2.5-QUATTRO 是一款性能优越、可靠性高的端子排,适用于多种工业和商业应用场景。其出色的电气特性和多种安装选项使其成为市场上的热门产品。强烈推荐使用此产品,尤其是在需要稳定电路连接的应用中。

3044542参数

参数
长*宽*高 65.4mm*5.2mm*46.9mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3044542厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3044542数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3044542 3044542数据手册

3044542封装设计

查看详情并下载
Symbol
Footprint
3D Model
