1718232

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT

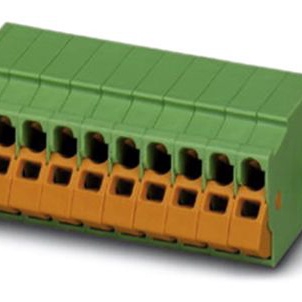

产品描述: Phoenix Contact 5mm间距14p插拔式接线端子 插头, QC 1.5/14-STF系列, 1 kV, 螺钉拧紧, 绿色
供应商型号: 8551644
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线板-专用 1718232

1718232概述


    产品简介


    Plug - QC 1,5/14-STF 是一款适用于电气连接的高性能电子元器件,主要用于工业自动化系统、机械设备和控制系统等领域。这款插头采用了绝缘位移连接(QUICKON)技术,能够高效、可靠地连接各种电缆。

    技术参数


    - 额定电流:12 A
    - 额定电压(III/2):630 V
    - 峰值脉冲电压(III/2、III/3、II/2):4 kV
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级(UL 94):V0
    - 位置数:14
    - 引脚间距:5 mm
    - 接线范围(实心导线):0.2 mm² - 1.5 mm²
    - 接线范围(绞合导线):0.2 mm² - 1.5 mm²
    - 导线直径(含绝缘层):3 mm
    - 颜色:绿色
    - 接触表面:锡

    产品特点和优势


    - 多版本选择:提供带螺纹法兰和不带螺纹法兰的版本,以适应不同的安装需求。
    - 广泛的兼容性:可以与MSTB 2,5端子排、IC 2,5和ICC 2,5插头配合使用,方便系统的扩展和集成。
    - 操作便捷:采用绝缘位移连接(QUICKON)技术,使得安装和拆卸更加容易。
    - 低设计高度:适合空间有限的应用场合。
    - 高强度绝缘材料:所用材料具有优异的耐热和阻燃性能,确保长时间安全稳定运行。

    应用案例和使用建议


    应用场景
    - 工业自动化系统:在复杂且需要高密度连接的工业环境中,如制造工厂、数据中心等。
    - 机械设备:用于连接控制柜内的电源及信号线路。
    - 控制系统:适用于各种类型的控制面板,如PLC系统、监控系统等。
    使用建议
    - 在进行电缆连接前,请确保导线与插头之间的尺寸匹配,以免损坏插头或影响电连接质量。
    - 建议在环境温度适中且无强烈震动的条件下使用,避免机械损伤或影响其使用寿命。
    - 针对高温环境下的使用,建议配套使用隔热套件以提高安全性。

    兼容性和支持


    兼容性:该产品与多种不同品牌和型号的端子排兼容,易于实现标准化连接。
    支持和服务:制造商提供了详细的技术文档和用户手册,并设有专门的技术支持团队,随时解答用户的疑问并提供必要的指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法正确插入插头 | 检查导线直径是否符合规格,确保插头未被损坏。 |
    | 插头过热 | 确认导线与插头之间接触良好,避免超负荷使用。 |
    | 插拔困难 | 清理插头内部杂质,检查是否存在变形或其他物理损坏。 |

    总结和推荐


    Plug - QC 1,5/14-STF 凭借其卓越的技术性能和广泛的应用场景,在市场上具有较强的竞争力。它不仅能够满足用户对电气连接的基本需求,还具备操作简便、耐用性强等诸多优点。对于从事工业自动化系统开发或设备维护的专业人士而言,这是一款值得信赖的产品。我们推荐用户在设计新的连接系统或升级现有系统时考虑选用这款插头。

1718232参数

参数
长*宽*高 33.4mm*79.9mm*19.6mm

1718232厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1718232数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 1718232 1718232数据手册

1718232封装设计

查看详情并下载
Symbol
Footprint
3D Model
