1082481

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 分线盒, 6路, 90A , 22 → 6 awg线规格, IP20
供应商型号: 1082481
供应商: Master
标准整包数: 10
PHOENIX CONTACT 接线板-专用 1082481

1082481概述


    产品简介

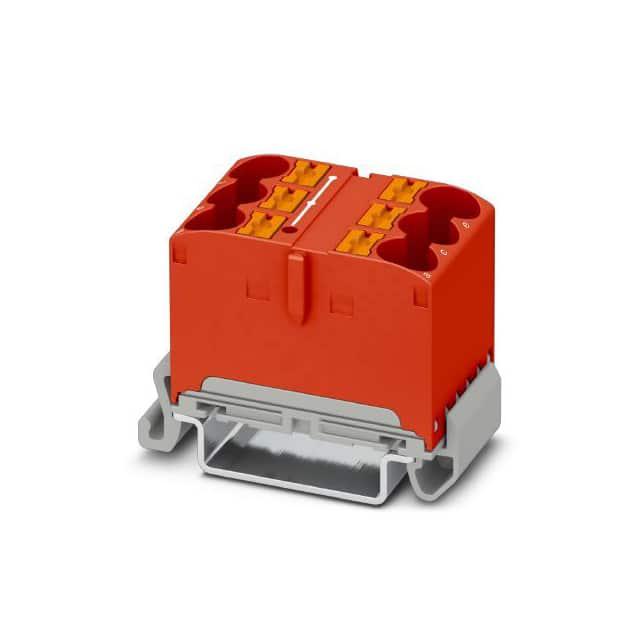

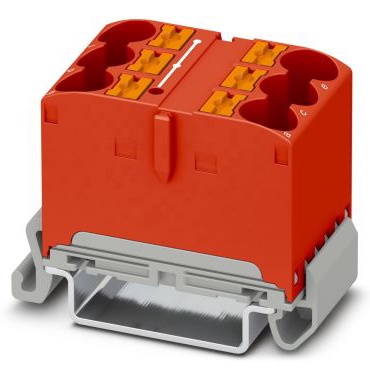

    PTFIX 6X10/S-NS35A RD 分布式接线端子块 是一款设计精良的电子元器件,专为电力传输和分配场景设计。它属于分布器终端模块类别,主要功能是实现电路的高效连接和安全分路。这款接线端子广泛应用于工业自动化、电力系统、轨道交通以及建筑控制等领域,凭借其便捷的安装方式和可靠的安全性成为行业内备受推崇的产品。

    技术参数


    | 参数类型 | 具体数值 |

    | 额定电压(nom. voltage)| 800 V |
    | 额定电流(nom. current)| 57 A |
    | 连接点数(number of connections) | 6 |
    | 接线方式(connection method)| Push-in 直连技术 |
    | 最大功率耗散(power dissipation)| 1.82 W |
    | 绝缘等级(overvoltage category)| III |
    | 材料颜色(color) | 红色(RAL 3001) |
    | 防火等级(flammability rating)| UL 94 V0 |
    | 工作温度范围(ambient temperature)| -60°C 至 +110°C |
    | 尺寸(width x height x depth)| 37 mm × 45.7 mm × 25.1 mm |
    | 重量(weight) | 包装内 29.13 g |

    产品特点和优势


    1. 高效便捷:得益于 Push-in 技术,连接导线无需工具即可完成,大幅节省时间并提高效率。
    2. 灵活安装:支持横装、直装及胶粘安装,可根据不同场景自由选择安装方式,适应性强。
    3. 节省空间:横装设计可以减少占用空间达 50%,特别适合紧凑型配电箱应用。
    4. 多重认证:通过多项国际标准认证(如 CSA、UL、VDE),确保产品性能和安全性。
    5. 可靠耐用:材料具有良好的耐热性(125°C)和阻燃性(UL 94 V0),可适应恶劣的工作环境。

    应用案例和使用建议


    典型应用场景:
    - 工业自动化控制系统:用于连接传感器和执行器之间的电路。
    - 轨道交通:在列车配电柜中,实现多点接线与电流分配。
    - 建筑智能控制:管理楼宇内的照明、空调及其他电气设备的供电线路。
    使用建议:
    - 在高负载场景下,推荐使用直径为 16 mm² 的刚性导线以保证最大电流需求。
    - 使用前检查连接部位是否有污物,确保良好接触。
    - 安装时需遵循规范操作,避免超出设计限制(如单个模块不能超过一半长度超出轨道边缘)。

    兼容性和支持


    兼容性:
    - 支持横装、直装及胶粘安装方式,适合 NS 35/7.5 和 NS 35/15 型号导轨。
    - 可搭配插拔式桥接件实现模块间的连接,提升系统扩展性。
    支持服务:
    - 提供完整的用户文档和技术支持。
    - 用户可通过官方网站下载相关证书和详细说明书。
    - 全球范围内提供售后服务网络,保障长期稳定运行。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法正确插入端子 | 检查导线剥线长度是否符合要求(12-14 mm)。 |
    | 连接处发热异常 | 检查是否有氧化或松动现象,重新紧固连接。 |
    | 模块损坏 | 确保操作环境满足温湿度要求,更换不合格部件。 |

    总结和推荐


    PTFIX 6X10/S-NS35A RD 分布式接线端子块以其卓越的技术性能和广泛的应用场景脱颖而出。无论是工业生产还是日常维护,它都展现出极高的实用价值。其 Push-in 技术简化了安装流程,节省时间和成本;同时通过多重认证确保了产品的质量和可靠性。对于需要高效连接和安全分路的场景,强烈推荐选用此款产品。它不仅提升了工作效率,还为企业降低了运营风险,是一款值得信赖的优秀电子元器件产品。
    最终结论:非常推荐!

1082481参数

参数
长*宽*高 24.5mm*24.45mm*45.7mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1082481厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1082481数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 1082481 1082481数据手册

1082481封装设计

查看详情并下载
Symbol
Footprint
3D Model
