1029300000

产品分类: 接线板-专用
厂牌: WEIDMüLLER
产品描述:
供应商型号: 1029300000
供应商: 国内现货
标准整包数: 1000
WEIDMüLLER 接线板-专用 1029300000

1029300000概述

    # WFF 35/AH Stud Terminals 技术手册

    产品简介

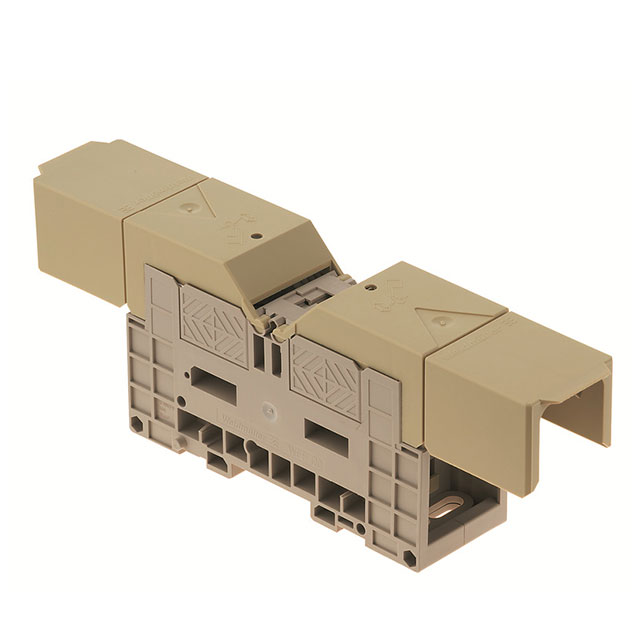

    WFF 35/AH 是Weidmüller Interface GmbH & Co. KG 生产的一款高可靠性的螺栓端子,适用于各种电力传输应用。这些终端从10 mm²到300 mm²的电线截面提供安全连接,其特点在于通过压接电缆端子并用六角形螺母紧固,以确保稳固的电气连接。该系列产品具有M5至M16的各种螺纹孔,可根据不同电线截面灵活选择。

    技术参数


    - 额定截面积: 35 mm²
    - 深度: 51 mm (2.008 英寸)
    - 高度: 107 mm (4.213 英寸)
    - 宽度: 27 mm (1.063 英寸)
    - 净重量: 93.71 克
    - 存储温度范围: -25 °C 至 55 °C
    - 工作温度范围: 见EC设计测试证书/IECEx证书
    - 连续工作温度范围: 最小值 -50 °C, 最大值 120 °C
    - 材料: Wemid, 颜色: 暗米色
    - UL 94 防火等级: V-0
    - 最大电压: ATEX标准下 1100 V, IECEx标准下 1100 V
    - 最大电流: ATEX标准下 125 A, IECEx标准下 125 A
    - 最大电线截面: ATEX标准下 35 mm², IECEx标准下 35 mm²
    - 额定电压: 1000 V
    - 额定电流: 125 A
    - 峰值电压耐受性: 8 kV
    - 体积电阻: 0.26 mΩ
    - 功率损耗: 4 W
    - 污染程度: 3 级
    - UL 标准认证: 见相关证书
    - ROHS 标准: 符合

    产品特点和优势


    WFF 35/AH 螺栓端子的设计使其成为高压电力传输应用的理想选择。其独特之处在于采用了直接安装方式,使得安装更加便捷,且能承受高达125 A的电流。此外,它还具备优秀的防火性能(UL 94 V-0级),使其能够在严苛的工作环境中稳定运行。该产品的紧凑设计也方便了安装和布线,极大地提高了空间利用率。

    应用案例和使用建议


    应用案例
    WFF 35/AH 在电力传输系统中有着广泛的应用。例如,在工业自动化控制系统中,它可以用于连接电机和驱动器;在风力发电系统中,它可以确保安全稳定的电力传输。此外,其适用于防爆环境下的ATEX和IECEx认证,适合在爆炸危险区域中使用。
    使用建议
    - 在安装前,检查所有电气连接点是否清洁且无损坏。
    - 确保正确拧紧螺母以保证电气连接的可靠性。
    - 建议定期进行电气检测,以确保长期运行的安全性和稳定性。

    兼容性和支持


    WFF 35/AH 支持直接安装在TS 35型导轨上,这意味着它可以轻松集成到现有的配电系统中。厂商提供了全面的技术支持,包括详细的安装指导和售后服务,确保客户能够充分利用该产品的性能。

    常见问题与解决方案


    问题1:如何正确拧紧螺母?
    解决方案:使用适当的扭矩扳手,按照制造商推荐的扭矩值(3 Nm 至 6 Nm)进行紧固。过度拧紧可能导致连接不良,而欠拧则可能导致松动。
    问题2:如何选择合适的电缆端子?
    解决方案:根据所需电线的截面大小选择合适的电缆端子。如需处理2.5 mm²至50 mm²的电线,可选用相应的电缆端子。

    总结和推荐


    WFF 35/AH 是一款高效、可靠的螺栓端子,特别适合高压电力传输应用。其坚固耐用的设计、广泛的适用性和良好的安全性使其在市场上具有很强的竞争力。如果您正在寻找一款性能优异、易于安装和维护的端子,WFF 35/AH 将是一个理想的选择。我们强烈推荐这款产品。

1029300000参数

参数
长*宽*高 107mm(长度)*27mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1029300000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1029300000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-专用 WEIDMüLLER 1029300000 1029300000数据手册

1029300000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 43.769
2000+ ¥ 43.0078
5000+ ¥ 42.6272
库存: 2000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 43769
