0636620000

产品分类: 接线板-专用
厂牌: WEIDMüLLER
产品描述:
供应商型号: 470-0636620000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 接线板-专用 0636620000

0636620000概述


    产品简介

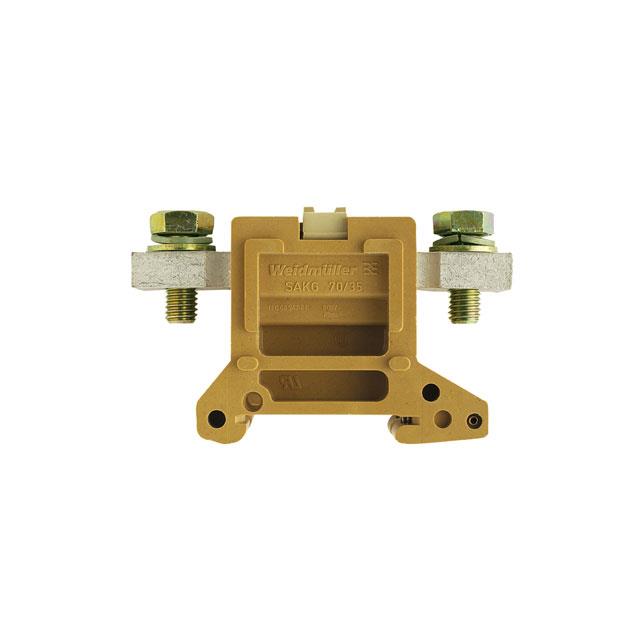

    SAKG 70/35 II/GW 是一款专为高电流和高电压设计的特殊端子。它主要用于各种工业和电力应用中,如配电系统、工业自动化控制设备、机械设备等领域。这款端子采用螺丝连接技术,能够确保高效可靠的电气连接。

    技术参数


    | 参数 | 描述 |

    | 导体连接范围 | 10 mm² 至 95 mm² |
    | 额定电压 | 1,000 V |
    | 额定电流 | 192 A |
    | 额定脉冲电压 | 8 kV |
    | 最大额定截面积 | 70 mm² |
    | 安装导轨 | TS 35 |
    | 紧固扭矩范围 | 6.0...12 Nm |
    | 工作温度范围 | -60°C 至 +130°C |
    | 连接方向 | 侧面连接 |
    | 绝缘材料阻燃等级 | UL 94 5VA |

    产品特点和优势


    1. 高可靠性:采用螺丝连接技术,能够在极端条件下保持稳定的电气连接。
    2. 宽泛的工作范围:支持从10 mm²到95 mm²的导体连接,满足不同应用场景的需求。
    3. 优良的绝缘性能:UL 94 5VA级的绝缘材料能够在高温下保持良好的阻燃性能。
    4. 易于安装:支持标准的TS 35安装导轨,便于快速安装和维护。

    应用案例和使用建议


    SAKG 70/35 II/GW 广泛应用于配电系统、工业自动化控制系统、机械设备等场景。例如,在配电箱内用于连接多个电气设备,以确保可靠且高效的电力传输。使用时建议:
    - 确保螺丝紧固扭矩在6.0...12 Nm之间,以达到最佳的电气接触效果。
    - 在安装前仔细检查绝缘材料是否有损坏,避免因绝缘失效导致的安全隐患。

    兼容性和支持


    这款端子支持TS 35安装导轨,可以方便地安装在标准的配电箱或控制柜中。制造商提供详尽的技术文档和支持服务,包括安装指南和故障排除手册。此外,该产品通过多项国际认证,如IEC 60947-7-1,确保其在全球范围内的广泛应用。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子连接不稳定 | 检查螺丝紧固扭矩是否符合要求(6.0...12 Nm),并重新紧固。 |
    | 端子绝缘层受损 | 更换新的端子,避免因绝缘失效导致的安全隐患。 |
    | 温度过高 | 检查环境温度是否超过允许的工作范围(-60°C 至 +130°C)。 |

    总结和推荐


    SAKG 70/35 II/GW是一款具有高性能和高可靠性的特殊端子,适用于各种高电流和高电压的应用场景。其优异的电气性能和广泛的适用范围使其在市场上具有很强的竞争力。对于需要高效稳定电气连接的应用,强烈推荐使用此款端子。

0636620000参数

参数
长*宽*高 84mm(长度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

0636620000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

0636620000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-专用 WEIDMüLLER 0636620000 0636620000数据手册

0636620000封装设计

查看详情并下载
Symbol
Footprint
3D Model
