0185020000

产品分类: 接线板-专用
厂牌: WEIDMüLLER
产品描述:
供应商型号: Q-BN-0185020000
供应商: 期货订购
标准整包数: 1

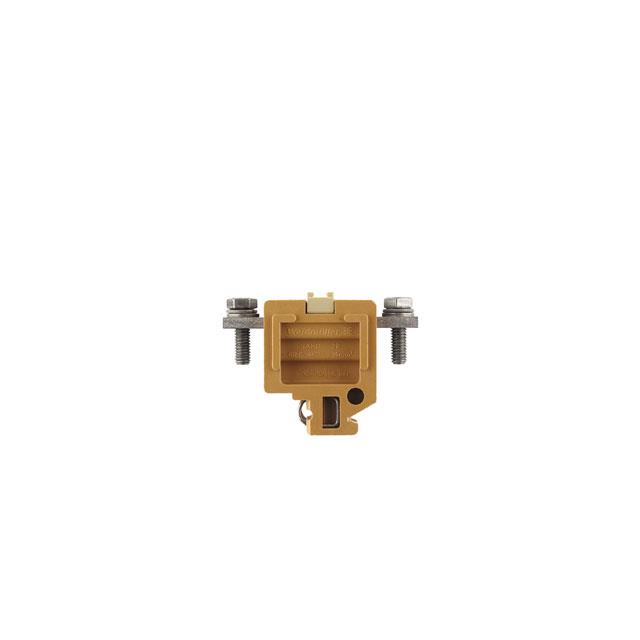

WEIDMüLLER 接线板-专用 0185020000

0185020000概述


    产品简介


    SAKG系列螺钉型模块化终端是专为电力系统和其他工业应用设计的高品质电子元器件。该产品采用了螺钉连接技术,支持从6 mm²到50 mm²范围内的导线连接。特别适合用于电力传输和分配系统的特殊连接需求。它广泛应用于配电盘、电力系统控制设备、工业自动化设备等领域。

    技术参数


    | 参数 | 规格 |

    | 额定截面积 | 35 mm² |
    | 额定电压 | 1,000 V |
    | 额定冲击电压 | 8 kV |
    | 额定电流 | 125 A |
    | 最大电流(带最大导线) | 150 A |
    | 工作温度范围 | -60 °C 至 +130 °C |
    | 螺钉尺寸 | M6 |
    | 紧固力矩范围 | 3.0...6.0 Nm |
    | 绝缘材料UL阻燃等级 | 5VA |
    | UL电压 | 600 V |
    | UL电流 | 95 A |
    | CSA电压 | 600 V |
    | CSA电流 | 110 A |

    产品特点和优势


    - 特殊连接能力:能够支持6 mm²至50 mm²范围内的导线连接,特别适用于电力传输和分配系统中的特殊连接需求。
    - 坚固耐用:采用高强度材料,确保在极端工作环境下仍能稳定运行。
    - 安全性高:UL 5VA阻燃等级保证了产品的防火安全,适用于多种严苛环境。
    - 高效安装:紧凑的设计便于安装,节省空间,提高系统效率。

    应用案例和使用建议


    应用场景:
    - 配电盘
    - 工业自动化设备
    - 电力系统控制设备
    使用建议:
    - 在选择导线时,确保其截面面积在额定范围内(6 mm²至50 mm²),以充分发挥产品的性能。
    - 安装过程中,严格按照规定的紧固力矩进行螺钉紧固,避免过紧或过松导致连接不稳定。
    - 注意工作环境温度范围,确保产品能够在指定的温度范围内正常工作。

    兼容性和支持


    SAKG系列螺钉型模块化终端支持TS 32标准安装,可以与其他标准的电气设备无缝对接。厂商提供了详尽的技术文档和用户手册,用户可以通过下载相关的DXF和STEP文件进行详细的设计和安装。此外,厂商还提供技术支持和售后服务,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接松动 | 检查并重新调整螺钉紧固力矩,确保达到规定值 |
    | 连接端子发热 | 确保所有连接紧固到位,并检查是否有导线断裂或接触不良的情况 |
    | 产品无法承受高温 | 检查工作环境温度是否超出产品的工作范围,并采取相应的降温措施 |

    总结和推荐


    SAKG系列螺钉型模块化终端是一款集高可靠性和高性能于一体的电子元器件。它的特殊连接能力和强大的工作环境适应性使其在电力传输和分配系统中表现卓越。如果您需要一个能在极端条件下稳定工作的电子元器件,SAKG系列将是您的不二之选。因此,我们强烈推荐此产品用于各种工业应用场合。

0185020000参数

参数
长*宽*高 70mm(长度)*28mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

0185020000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

0185020000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 接线板-专用 WEIDMüLLER 0185020000 0185020000数据手册

0185020000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 28.0104 ¥ 238.9287
库存: 100
起订量: 36 增量: 0
交货地:
最小起订量为:1
合计: ¥ 238.92
