1809762

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5.08mm间距11pPCB端子台 连接器, MVSTBR 2.5/11-STF-5.08 EX系列
供应商型号: 8810000
供应商: 海外现货
标准整包数: 50

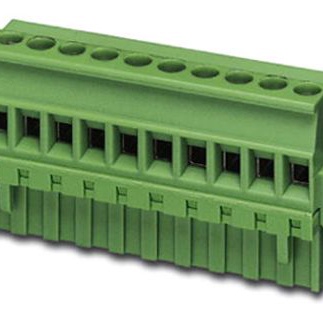

PHOENIX CONTACT 接线板-专用 1809762

1809762概述


    产品简介


    本文将介绍一款名为 MVSTBR 2,5/11-STF-5,08 EX 的印刷电路板连接器(Printed-circuit board connector)。这种类型的电子元器件广泛应用于工业自动化、能源管理、交通系统等领域。其主要功能是实现电路板之间的电连接,保证信号的稳定传输。这款连接器具备出色的电气特性和耐用性,确保在各种复杂环境中可靠运行。

    技术参数


    以下是从技术手册中提取出的 MVSTBR 2,5/11-STF-5,08 EX 的关键技术参数:
    | 参数类别 | 具体数值 |

    | 额定电流 (IN) | 12 A |
    | 额定电压 (III/2) | 320 V |
    | 标称电压 (Ex) | 176 V |
    | 位置数量 | 11 |
    | 跨距 (Pitch) | 5.08 mm |
    | 连接方式 | 螺钉连接 |
    | 色彩 | 绿色 |
    | 接触表面 | 锡涂层 |
    | 标称截面 | 2.5 mm² |
    | 最大载流能力 | 12 A |
    | 绝缘材料 | PA (聚酰胺) |
    | 阻燃等级 | UL 94 V0 |
    | 剥线长度 | 7 mm |
    | 螺丝尺寸 | M3 |
    | 螺丝扭矩范围 | 0.5 Nm 至 0.6 Nm |
    | 导体截面积 | 固态导体:最小 0.2 mm²,最大 2.5 mm² |
    绞合导体:最小 0.2 mm²,最大 2.5 mm² |

    产品特点和优势


    MVSTBR 2,5/11-STF-5,08 EX 的主要优势在于其 耐高温 和 高可靠性。这款连接器采用高质量的聚酰胺绝缘材料,符合 UL 94 V0 阻燃标准,能够在极端温度条件下保持稳定性能。此外,它具有较大的螺钉扭矩范围(0.5 Nm 至 0.6 Nm),确保在安装过程中不会因为过紧或过松而损坏连接器。该连接器还特别适用于工业控制和能源管理领域,能够在恶劣环境中提供可靠的电连接。

    应用案例和使用建议


    MVSTBR 2,5/11-STF-5,08 EX 主要应用于工业自动化控制系统,特别是在需要高可靠性和高稳定性连接的场合。例如,在电力输送系统中,它可以确保信号的准确传输,减少由于连接不稳定引起的故障。根据手册中的建议,为确保最佳使用效果,建议使用专用的螺丝刀工具(如 SZS 0.6x3.5)来紧固连接器上的螺丝,避免过度拧紧导致的损坏。此外,为了方便管理和维护,可以在标记卡上手动标记连接器,以便快速识别不同接口的功能。

    兼容性和支持


    MVSTBR 2,5/11-STF-5,08 EX 的设计使其能够与同系列的其他连接器轻松匹配,提高整体系统的兼容性和一致性。该产品的制造地为德国,符合严格的品质标准。此外,厂商还提供了详细的用户文档和售后服务支持,帮助用户在遇到技术问题时及时得到解决方案。

    常见问题与解决方案


    在使用过程中,用户可能会遇到以下常见问题及其对应的解决方案:
    1. 无法顺利安装:确保螺丝没有拧得过紧,并且导体插入正确。可以使用专用的螺丝刀工具进行操作。
    2. 接触不良:检查是否有导体未完全插入,或是否有灰尘和污物阻挡了接触点。清洁接触面可以改善连接效果。
    3. 热熔失效:检查连接器是否在额定电压和电流范围内使用,确保其处于适当的散热环境中。

    总结和推荐


    综上所述,MVSTBR 2,5/11-STF-5,08 EX 是一款性能优越、应用广泛的印刷电路板连接器。它的高可靠性和耐高温特性使其成为工业自动化领域的理想选择。鉴于其良好的市场表现和广泛的应用前景,强烈推荐这一产品给需要高性能电连接解决方案的专业人士和工程师。

1809762参数

参数
长*宽*高 12.6mm*66.04mm*26mm

1809762厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1809762数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 1809762 1809762数据手册

1809762封装设计

查看详情并下载
Symbol
Footprint
3D Model
