1780765

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 3.5mm间距7p插拔式接线端子 插座头, MCV 1.5/ 7-GF-3.5 P20 THRR56系列, 250.0 v, 焊接
供应商型号: 8554621
供应商: 海外现货
标准整包数: 200

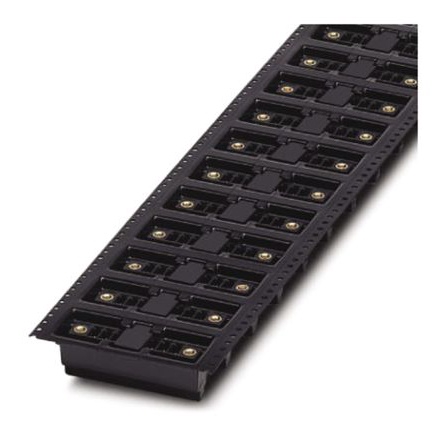

PHOENIX CONTACT 接线板-专用 1780765

1780765概述

    电子元器件技术手册:MCV 1,5/7-GF-3,5 P20 连接器
    本文将详细介绍一款来自Phoenix Contact的电子元器件——MCV 1,5/7-GF-3,5 P20连接器。这款连接器被广泛应用于各种电子设备中,具有高性能和可靠性。

    产品简介


    MCV 1,5/7-GF-3,5 P20是一款贴片式(SMD)和通孔式(THR)混合安装的印刷电路板连接器。它主要用于连接和断开电路,提供稳定可靠的电气连接。产品的主要功能是作为信号传输通道,在多种电子设备中发挥关键作用。其适用的应用领域包括但不限于通信设备、工业自动化、汽车电子等领域。

    技术参数


    MCV 1,5/7-GF-3,5 P20连接器的主要技术规格如下:
    - 额定电流:8 A
    - 额定电压:160 V(II/2),250 V(II/2)
    - 绝缘材料:LCP,符合UL 94 V0标准
    - 色号:黑色
    - 针数:7
    - 间距:3.5 mm
    - 端子表面:镀锡
    - 引脚尺寸:0.8 x 0.8 mm
    - 孔径:1.4 mm
    - 浪涌耐压:2.5 kV(III/3),2.5 kV(III/2),2.5 kV(II/2)

    产品特点和优势


    - 高稳定性:具备优良的电气特性和机械强度,确保长期稳定运行。
    - 安全性:UL认证和VDE认证,提供安全保障。
    - 多功能性:适用于SMD/THT两种安装方式,增加了灵活性和适用性。
    - 兼容性:经过严格测试,与多种设备兼容,便于集成到现有系统中。

    应用案例和使用建议


    MCV 1,5/7-GF-3,5 P20连接器在各种电子设备中有着广泛应用。例如,在工业自动化控制系统中,它可用于连接传感器和执行器;在通信设备中,可用于连接PCB板上的信号线路。
    使用建议:
    - 在焊接过程中,请确保使用适当的焊接温度和时间,避免因过热导致损坏。
    - 配合回流焊接工艺时,请参考下载资料中的“用户指南”,以获得最佳效果。

    兼容性和支持


    - 兼容性:这款连接器与其他电子元器件和设备兼容,适用于多种安装方式。
    - 支持:制造商提供了详细的技术文档和支持服务,可访问官方网站下载相关资料。

    常见问题与解决方案


    1. 焊接后接触不良
    - 解决方法:检查焊接点是否有气泡或不均匀现象,重新焊接确保连接可靠。

    2. 安装方向错误
    - 解决方法:确认连接器插针与插座针脚对应位置正确后再进行安装。
    3. 电气性能不稳定
    - 解决方法:检查连接器及其相关电路板的电气连接是否完好,重新焊接。

    总结和推荐


    MCV 1,5/7-GF-3,5 P20连接器凭借其高性能和高可靠性,非常适合用于需要高度稳定的电气连接的场合。其广泛的应用范围和多样的安装方式使其成为电子设备设计的理想选择。强烈推荐此产品给需要高质量连接器的工程师和技术人员。
    通过本文的详细介绍,相信您已经对这款连接器有了全面的了解。如有任何疑问或需求,请联系制造商获取进一步的技术支持。

1780765参数

参数
长*宽*高 6.9mm*34.8mm*11.2mm

1780765厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1780765数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 1780765 1780765数据手册

1780765封装设计

查看详情并下载
Symbol
Footprint
3D Model
