2702106

产品分类: 总线模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数字量模块,AXLFDI16/1DO16/12H,PLC输入输出模块, AXL F DI16/1 DO16/1 2H系列, 数字输入, 数字输出
供应商型号: 2702106
供应商: Master
标准整包数: 1

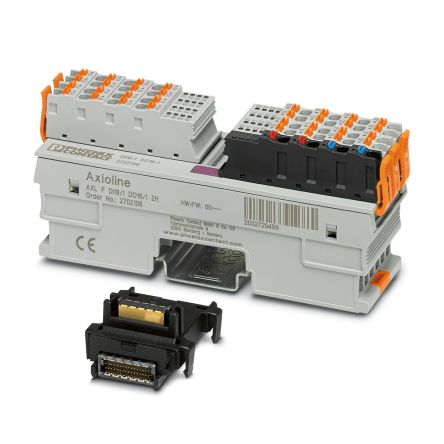

PHOENIX CONTACT 总线模块 2702106

2702106概述


    产品简介

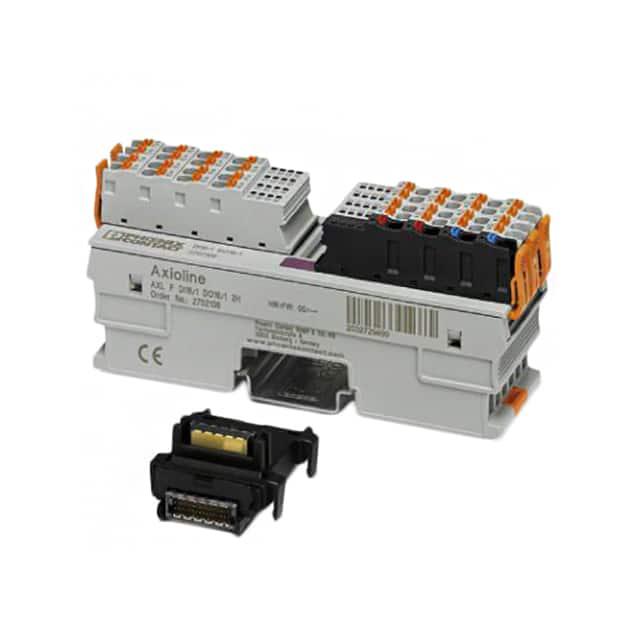

    Axioline F 数字输入输出模块
    Axioline F 数字输入输出模块是一款集成了16个数字输入端口和16个数字输出端口的高性能电子元件。它广泛应用于工业自动化控制系统,如工厂自动化、楼宇自动化和过程控制等领域。该模块具备24 V DC的工作电压,每个输出通道最大可提供500 mA的电流。此外,它采用了1线连接技术,简化了安装和接线过程。

    技术参数


    - 输入端口
    - 数量:16个
    - 工作电压:24 V DC
    - 额定电流:2.4 mA
    - 连接方式:1线连接技术
    - 滤波时间:3000 μs(默认),1000 μs,<100 μs
    - 过程数据更新:<100 μs
    - 反向电压保护:并联二极管(30 V,5 s)
    - 输出端口
    - 数量:16个
    - 工作电压:24 V DC
    - 每个通道的最大电流:500 mA
    - 每个设备的最大电流:8 A(外部保险丝)
    - 电阻负载的最大功率:12 W(48 Ω;额定电压)
    - 感性负载的最大功率:12 VA(1.2 H;48 Ω;额定电压)
    - 灯负载的最大功率:12 W(额定电压)
    - 信号延迟:最大100 μs(开机时)
    - 信号延迟:最大100 μs(关机时,至少50 mA负载电流)
    - 切换频率:最大10000次/秒(至少50 mA负载电流)
    - 过载保护:电子保护
    - 能量消耗:参见图示
    - 电路中断时电压限制:-25.8 V ... -15 V
    - 关断时的输出电压:最大1 V
    - 关断时的输出电流:最大300 μA
    - 一般数据
    - 颜色:交通灰 RAL 7042
    - 重量:159 g(带连接器和基座模块)
    - 工作温度范围:-25 °C ... 60 °C
    - 存储/运输温度范围:-40 °C ... 85 °C
    - 工作湿度范围:5% ... 95%(非冷凝状态)
    - 存储/运输湿度范围:5% ... 95%(非冷凝状态)
    - 工作气压范围:70 kPa ... 106 kPa(海拔3000米以内)
    - 存储/运输气压范围:70 kPa ... 106 kPa(海拔3000米以内)
    - 防护等级:IP20
    - 保护等级:III 类(符合IEC 61140,EN 61140,VDE 0140-1)
    - 安装位置:任意方向(无温度降级)
    - 输入电压范围:“0”信号:-3 V DC ... 5 V DC;“1”信号:11 V DC ... 30 V DC
    - 兼容接口
    - 连接方式:推入式技术
    - 导体横截面:实心/绞合:0.2 mm² ... 1.5 mm² / 0.2 mm² ... 1.5 mm²
    - 导体横截面 [AWG]:24 ... 16
    - 剥线长度:8 mm
    - 接口:Axioline F本地总线
    - 传输速度:100 MBit/s
    - 通讯电源:UBus 5 V DC(通过基座模块)
    - 最大电流消耗:从UBus为120 mA
    - 最大功耗:UBus为600 mW
    - 输入/输出电源:UIO 24 V DC
    - 最大允许电压范围:19.2 V DC ... 30 V DC(含所有容差及纹波)
    - 最大电流消耗:从UIO为8 A(外部保险丝)
    - 典型功耗:无执行器时为325 mW,最大240 W(其中0.5 W内部损耗)
    - 电压突变保护:电子保护(35 V,0.5 s)
    - 电源电压极性反接保护:并联二极管;启动时使用5 A保险丝

    产品特点和优势


    Axioline F 数字输入输出模块具有多个独特的优势。首先,它具有16个数字输入和16个数字输出端口,能够高效处理各种工业信号。其次,模块的滤波时间可以灵活设置,用户可以根据需要实现高达5 kHz的计数功能。此外,每个输出通道都具有短路和过载保护功能,增强了系统的可靠性和安全性。最后,该模块还具有紧凑的设计,便于安装和维护。

    应用案例和使用建议


    该模块适用于多种工业自动化场景,例如工厂自动化、楼宇自动化和过程控制。为了确保最佳性能,建议用户在安装过程中严格遵守手册中的指导,确保传感器和执行器的地线与模块的地线保持一致。此外,建议使用适当的保险丝以保护模块免受过载和短路的影响。通过这些措施,用户可以在实际应用中充分发挥该模块的优势。

    兼容性和支持


    该模块设计用于Axioline F站内使用,且可通过Axioline F总线与其它电子元件进行通信。制造商提供了详细的用户手册和在线支持资源,帮助用户更好地理解和使用该模块。此外,模块还具有良好的EMC(电磁兼容)性能,能够在复杂环境中稳定运行。

    常见问题与解决方案


    在使用过程中,用户可能会遇到一些常见问题。例如,如果出现短路或过载情况,模块会自动关闭,并在故障排除后自动重启。此外,如果出现输入数据无效的情况,可以通过检查控制器/上级网络的连接来解决。对于这些问题,建议用户详细阅读手册并参考提供的解决方案,或者联系技术支持团队获取帮助。

    总结和推荐


    综上所述,Axioline F 数字输入输出模块是一款高可靠性的工业自动化组件。其独特的特点使其在各种应用中表现出色,特别是在需要高密度数字信号处理的场合。强烈推荐给那些正在寻找高品质工业自动化解决方案的用户。

2702106参数

参数
天线形式 -
芯片平台 -
工作电流 -
工作电压 -
数据速率 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2702106厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2702106数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线模块 PHOENIX CONTACT 2702106 2702106数据手册
