2862958

产品分类: 总线模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数字量模块,IBIL24DI16-PAC/SN,Phoenix Contact 数字I/O模块 数字输入/输出模块, 数字输入
供应商型号: 651-2862958
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 总线模块 2862958

2862958概述

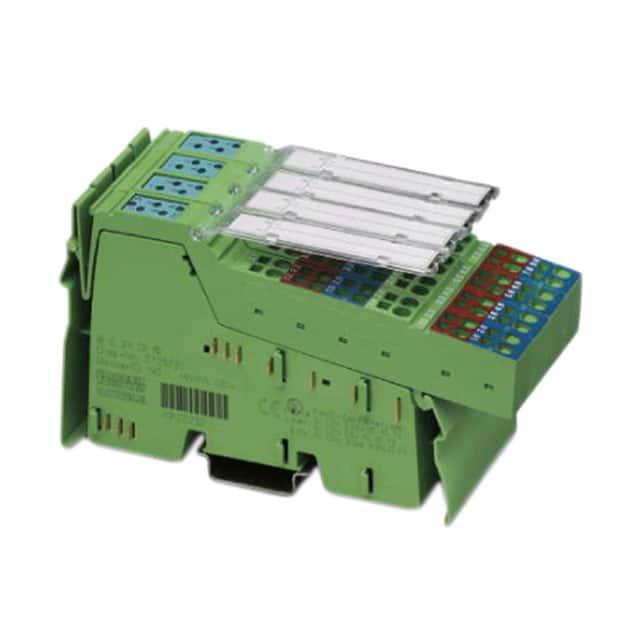

    PHOENIX CONTACT IB IL 24 DI 16-PAC/SN 数字输入终端技术手册

    产品简介


    PHOENIX CONTACT 的 IB IL 24 DI 16-PAC/SN 是一款用于连接数字信号的多功能数字输入终端。这款终端适用于各种控制开关、限位开关和接近开关的应用场景。它特别设计用于自动化系统的输入端,能够有效地采集来自传感器和其他外部设备的数据。该终端具备16个数字输入通道,采用弹簧夹接线方式,支持2线或3线连接。同时,产品内置标签板,便于用户根据具体需求进行个性化标记。

    技术参数


    | 参数 | 描述 |

    | 尺寸 | 宽度:48.8 mm;高度:140.5 mm;深度:71.5 mm |
    | 重量 | 122 g(不含插头) |
    | 安装方式 | DIN导轨安装 |
    | 工作温度范围 | 操作温度:-25°C 至 55°C |
    存储/运输温度:-25°C 至 85°C |
    | 相对湿度 | 操作:10% 至 95% |
    存储/运输:10% 至 95% |
    | 大气压 | 操作:70 kPa 至 106 kPa |
    存储/运输:70 kPa 至 106 kPa |
    | 防护等级 | IP20 |
    | 输入电压 | 24 V DC |
    | 响应时间 | <1 ms |
    | 输入电压范围 | "0"信号:-3 V DC 至 5 V DC |
    "1"信号:15 V DC 至 30 V DC |
    | 认证 | CUL, DNV, GL, UL, CUL-EX LIS, UL-EX LIS |

    产品特点和优势


    - 模块化设计:支持现场总线接口,可与多种控制系统集成。
    - 高可靠性:具备短路和过载保护功能,确保设备安全稳定运行。
    - 便捷的标签系统:自带标签板和多种标记配件,便于用户根据具体需求进行个性化标记。
    - 广泛认证:通过多项国际认证,符合严格的安全标准。
    - 易于安装:DIN导轨安装方式使得设备安装更加简单快捷。

    应用案例和使用建议


    应用案例:该终端常用于工业自动化领域,例如包装机械、输送系统、装配线等。以某饮料灌装生产线为例,其使用IB IL 24 DI 16-PAC/SN作为信号采集单元,用于检测瓶盖密封情况,实现精确控制。
    使用建议:
    - 环境选择:安装时需考虑工作环境的温度和湿度条件,避免过高或过低的环境影响设备性能。
    - 线路规划:由于设备拥有多个输入通道,建议在设计时合理规划信号传输路径,避免电磁干扰。

    兼容性和支持


    IB IL 24 DI 16-PAC/SN 设备具备良好的兼容性,可与多种控制系统集成。此外,PHOENIX CONTACT 提供全面的技术支持,包括安装指南、用户手册及在线咨询服务,确保客户能够顺利使用并维护该设备。

    常见问题与解决方案


    1. 问题:设备启动后无反应。
    - 解决方案:检查电源连接是否正确,确保电压在允许范围内(19.2 V DC至30 V DC)。
    2. 问题:信号不稳定。
    - 解决方案:确认输入信号线与接地良好,避免外部电磁干扰。
    3. 问题:设备指示灯异常闪烁。
    - 解决方案:参考用户手册排查硬件连接错误或软件设置问题。

    总结和推荐


    综上所述,PHOENIX CONTACT 的 IB IL 24 DI 16-PAC/SN 数字输入终端是一款高度可靠且易于集成的设备。它不仅具备出色的性能参数,还拥有广泛的应用场景和完善的售后服务体系。对于需要精确采集数字信号的工业自动化项目,该设备无疑是最佳选择之一。因此,强烈推荐将其纳入项目设备清单中。

2862958参数

参数
工作电流 -
工作电压 -
数据速率 -
天线形式 -
芯片平台 -
长*宽*高 140.5mm(长度)*48.8mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2862958厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2862958数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线模块 PHOENIX CONTACT 2862958 2862958数据手册

2862958封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 271.3284 ¥ 2292.725
5+ $ 258.615 ¥ 2185.2968
10+ $ 258.6045 ¥ 2185.208
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2292.72
直接购买
加入购物车
