2861247

产品分类: 总线模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数字量模块,IBIL24DI8-PAC,Inline, Digital input terminal, Digital inputs: 8, 24 V DC, connection method: 4-wire, transmission speed in the local bus: 500 kbps, degree of protection: IP20, including Inline connectors and marking fields
供应商型号: 651-2861247
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 总线模块 2861247

2861247概述

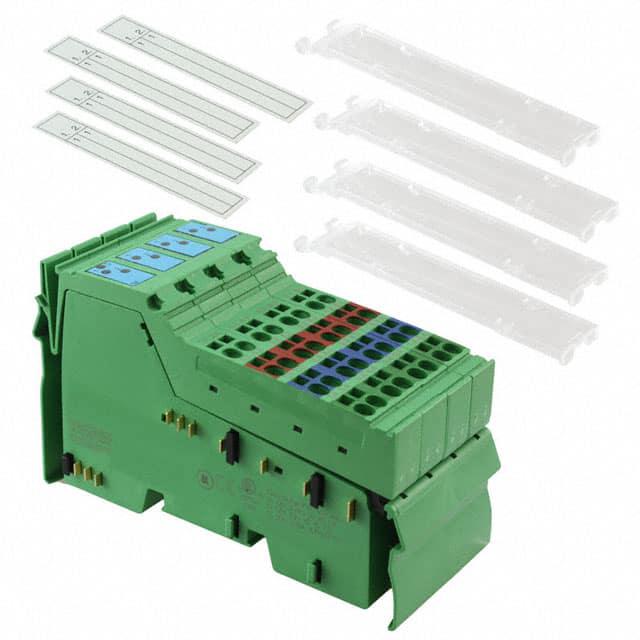

    PHOENIX CONTACT IB IL 24 DI 8-PAC 数字输入终端模块技术手册

    产品简介


    PHOENIX CONTACT 的 IB IL 24 DI 8-PAC 是一款集成了多个功能的数字输入终端模块,适用于各种工业自动化系统中。这款模块具有8个数字输入通道,支持24V直流电压供电,采用四线连接方法。主要功能是将来自控制开关、限位开关或接近开关的数字信号进行采集和处理。广泛应用于机械设备、工厂自动化系统、机器人控制系统等领域。

    技术参数


    | 参数名称 | 规格值 |

    | 宽度(mm) | 48.8 |
    | 高度(mm) | 119.8 |
    | 深度(mm) | 71.5 |
    | 质量(g) | 118 |
    | 工作温度范围(操作) | -25°C 至 55°C |
    | 存储/运输温度范围(°C) | -25°C 至 85°C |
    | 工作湿度范围(操作) | 10% 至 95%(DIN EN 61131-2) |
    | 存储/运输湿度范围(%) | 10% 至 95%(DIN EN 61131-2) |
    | 工作气压范围(kPa) | 70 kPa 至 106 kPa |
    | 工作气压范围(kPa,海拔) | 海拔3000米 |
    | 防护等级 | IP20 |
    | 通讯速率(kBaud) | 500 |
    | 输入电压范围(“0”信号) | -3 VDC 至 5 VDC |
    | 输入电压范围(“1”信号) | 15 VDC 至 30 VDC |

    产品特点和优势


    IB IL 24 DI 8-PAC 数字输入终端模块的主要特点是它的高集成度和广泛的适用性。它能可靠地采集和传输各种数字信号,确保工业自动化系统的稳定运行。此外,它的宽工作温度范围和良好的防护等级使其适用于恶劣的工作环境,比如在户外或高温环境中也能保持良好的性能。

    应用案例和使用建议


    在自动化生产线中,IB IL 24 DI 8-PAC 可以用于监控各种传感器的状态,例如安全门的状态、输送带的位置等。这些信号可以通过 PLC 或其他控制器进行进一步的逻辑处理和控制。建议在安装时仔细检查连接线和接地情况,以确保信号传输的可靠性。此外,考虑到环境因素的影响,定期进行设备检查和维护是必要的。

    兼容性和支持


    IB IL 24 DI 8-PAC 支持多种接口标准,可以与各种 PLC 和工业控制器无缝对接。制造商提供了丰富的配件和支持服务,包括详细的技术手册、用户指南和安装指南,以帮助用户更好地了解和使用该产品。此外,制造商还提供在线技术支持和售后服务,以便用户在遇到问题时能够及时获得帮助。

    常见问题与解决方案


    1. 问题:无法正常通信
    - 解决方案: 检查通讯接线是否正确连接,确认电源和通讯线的极性是否正确;同时检查本地总线的供电电压是否符合要求。
    2. 问题:输入信号不稳定
    - 解决方案: 检查输入信号线路是否受干扰,接地是否良好,或者考虑调整输入电压范围以适应不同类型的信号源。
    3. 问题:保护电路触发短路保护
    - 解决方案: 检查输入电路是否有短路或过载现象,确保负载适配并排除故障后重新上电。

    总结和推荐


    总体而言,PHOENIX CONTACT 的 IB IL 24 DI 8-PAC 数字输入终端模块以其高性能、高可靠性及广泛的适用性,在工业自动化领域有着卓越的表现。无论是作为独立组件还是系统的一部分,它都能发挥重要作用。对于需要高度集成且可靠性的工业自动化项目,我们强烈推荐使用这款产品。

2861247参数

参数
工作电流 -
工作电压 -
数据速率 -
天线形式 -
芯片平台 -
安装方式 DIN导轨安装
零件状态 在售

2861247厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2861247数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线模块 PHOENIX CONTACT 2861247 2861247数据手册

2861247封装设计

查看详情并下载
Symbol
Footprint
3D Model
