3040423

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,SPDB2,5/3,Phoenix Contact 3p插拔式接线端子 插头, SPDB 2.5/ 3系列, 500 V, 弹簧式接线端子, 灰色
供应商型号: Q-3040423
供应商: 期货订购
标准整包数: 50

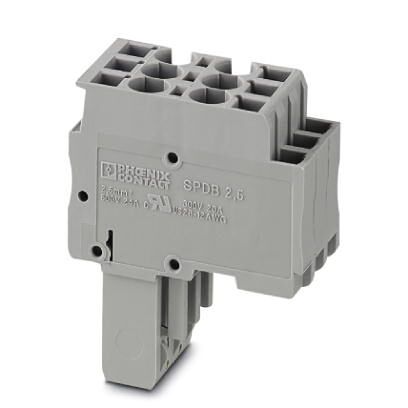

PHOENIX CONTACT 插接式连接器 3040423

3040423概述


    产品简介


    产品名称:SPDB 2,5/3-3040423 插头
    产品类型:接线插头
    主要功能:用于连接基本终端块,具有弹簧夹式连接方式。
    应用领域:铁路行业、机械工程、工厂自动化等领域。

    技术参数


    - 连接方式:弹簧夹式连接
    - 位置数量:3位
    - 导体截面范围:实心导线 0.08 mm² 至 4 mm²,绞合导线 0.08 mm² 至 2.5 mm²
    - AWG 范围:实心导线 28 至 12,绞合导线 28 至 14
    - 尺寸:宽 15.6 mm,长 32.7 mm,高 39 mm
    - 颜色:灰色
    - 最大负载电流:24 A(使用 2.5 mm² 导线时)
    - 额定浪涌电压:6 kV
    - 污染等级:3级

    产品特点和优势


    1. 多功能性:提供插拔式桥接选项,适用于与基本终端块的配套使用。
    2. 高可靠性:通过了铁路行业相关测试,适用于高要求的应用场景。
    3. 安全标准:符合 IEC 61984 和多项国际认证(如 CSA、UL、GOST 等),确保产品在全球范围内的适用性。
    4. 广泛适配:支持多种规格的导线,满足不同工程需求。
    5. 便捷安装:紧凑设计和弹簧夹连接方式简化了安装流程,提高工作效率。

    应用案例和使用建议


    应用案例:
    - 铁路行业:用于列车控制系统中的信号传输。
    - 机械工程:连接机械设备的控制电路。
    - 工厂自动化:作为工业设备的接线接口。
    使用建议:
    - 在选择导线时,需根据实际负载电流需求选择合适的截面积,以避免过载风险。
    - 建议在复杂环境中使用防尘防水的附加配件(如绝缘套筒和屏蔽连接夹)。
    - 针对高温或腐蚀性环境,可考虑选用更高耐受性的绝缘材料。

    兼容性和支持


    兼容性:
    - 可与 Phoenix Contact 的其他终端块和附件配合使用,形成完整的接线系统。
    - 支持主流国际标准,包括 IEC、CSA 和 UL 认证。
    支持与维护:
    - 出厂配备详细的技术文档和用户指南,帮助快速上手使用。
    - 提供多语言支持和技术服务,确保全球范围内技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法牢固固定 | 检查导线是否正确插入,确保剥线长度为 10 mm。 |
    | 浪涌电压超过额定值 | 检查系统接地情况,必要时增加保护装置。 |
    | 导线接触不良 | 更换导线或检查插头是否有灰尘污垢。 |

    总结和推荐


    综合评估:
    - 优点:SPDB 2,5/3-3040423 插头以其高可靠性、多功能性和广泛的兼容性脱颖而出,特别适合于铁路、机械和自动化领域。
    - 缺点:部分高端应用可能需要额外的防护措施,增加了初始成本。
    推荐:鉴于其卓越的安全性和稳定性,我们强烈推荐此产品给需要高性能连接解决方案的专业用户和企业。无论是大规模工业部署还是关键设备连接,这款插头都能提供可靠的性能保障。
    最终评分:9/10

3040423参数

参数
长*宽*高 32.7mm*15.6mm*39mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3040423厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3040423数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3040423 3040423数据手册

3040423封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 19.8315
500+ ¥ 19.656
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 991.57
直接购买
