3047730

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

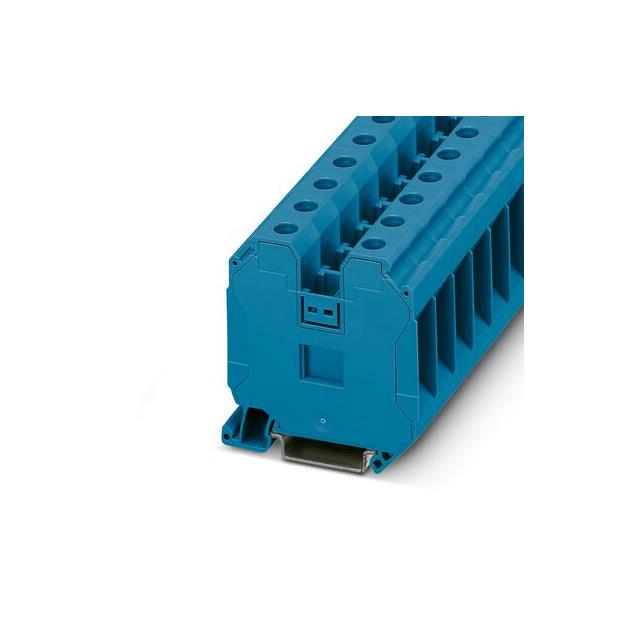

产品描述: 菲尼克斯,直通式接线端子,UT35IBBU,菲尼克斯 直通式接线端子 , UT 35 IB BU系列, 单层, 蓝色, 螺钉端接, 125A
供应商型号: 651-3047730
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 插接式连接器 3047730

3047730概述

    # UT 35 IB BU Feed-Through Terminal Block 技术手册

    产品简介


    UT 35 IB BU Feed-Through Terminal Block 是一款专为工业应用设计的高性能电子元器件。这款终端块主要用于电力系统和自动化控制领域,具有强大的过电压保护能力和广泛的适用范围。它通过螺丝连接方式实现可靠连接,并支持多种导线截面。此外,这款终端块还适用于多种安装类型,如DIN导轨安装,使其在多种场合下都能得到广泛应用。

    技术参数


    - 基本属性:
    - 产品类型:Feed-Through Terminal Block(穿通式终端块)
    - 额定电压:1000 V
    - 额定电流:125 A(最大负载电流为150 A)
    - 连接数:2个
    - 导线截面:1.5 mm² 至 50 mm²
    - 螺丝规格:M6
    - 紧固扭矩:3.2 Nm 至 3.7 Nm
    - 绝缘特性:
    - 过电压类别:III 类
    - 污染等级:3 级
    - 电气特性:
    - 额定冲击电压:8 kV
    - 最大功耗:4.06 W
    - 额定冲击电流:35 mm² 截面导线为4.2 kA,50 mm² 截面导线为6 kA
    - 环境条件:
    - 工作温度范围:-60 °C 至 110 °C
    - 储存/运输温度范围:-25 °C 至 60 °C
    - 湿度范围:20% 至 90%

    产品特点和优势


    1. 多导线连接能力:支持1.5 mm² 至 50 mm² 多种导线截面,灵活应用于不同导线连接需求。
    2. 安全可靠:采用过电压保护,符合III类标准,确保在复杂电力环境下稳定运行。
    3. 宽广的温度范围:能够在极端温度环境中保持良好的性能,适用于恶劣的工作条件。
    4. 多样化的安装选项:支持DIN导轨安装,便于集成到现有系统中。
    5. 高质量材料:采用防火材料,具有优良的阻燃性能,适用于铁路车辆等对安全性要求较高的应用场景。

    应用案例和使用建议


    应用案例:这款终端块广泛应用于工业自动化、配电系统及铁路车辆等领域。例如,在铁路车辆中,它用于电力系统的连接,能够承受极端环境下的振动和冲击。
    使用建议:
    - 在安装过程中,严格按照厂家规定的紧固扭矩进行操作,以确保连接的可靠性和长期稳定性。
    - 注意环境温度变化对设备的影响,尤其是在高温和低温环境下应采取适当的保护措施。
    - 定期检查连接点,确保没有松动或损坏,避免因接触不良导致的安全隐患。

    兼容性和支持


    - 兼容性:可与多种品牌的其他电气元器件配合使用,适用于多种类型的接线。
    - 支持服务:供应商提供详尽的技术文档和专业支持,包括安装指南和维护手册。如有任何问题,用户可通过官方渠道获得帮助。

    常见问题与解决方案


    1. 问题:连接不牢固
    - 解决方案:请检查紧固扭矩是否达到推荐值,并确保螺丝完全拧紧。
    2. 问题:发热异常
    - 解决方案:检查导线截面是否符合要求,并确保导线正确插入终端块中。如有必要,请更换适合的导线。
    3. 问题:导线氧化
    - 解决方案:定期清洁导线接触点,防止氧化导致的接触不良。

    总结和推荐


    UT 35 IB BU Feed-Through Terminal Block 是一款高性能、高可靠性的电子元器件,特别适用于严苛的工作环境。它的多导线连接能力、广泛的工作温度范围和卓越的安全性能使其在市场上具备显著的竞争优势。总体而言,我们强烈推荐这款产品给需要在复杂环境下实现稳定电力连接的应用场景。

3047730参数

参数
长*宽*高 61.2mm*16mm*65.1mm
包装方式 散装

3047730厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3047730数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3047730 3047730数据手册

3047730封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3375 ¥ 70.4519
10+ $ 7.788 ¥ 65.8086
25+ $ 7.4304 ¥ 62.7869
50+ $ 7.1496 ¥ 60.4141
100+ $ 6.5772 ¥ 55.5773
250+ $ 6.0795 ¥ 51.3718
库存: 26
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.45
