3045075

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT

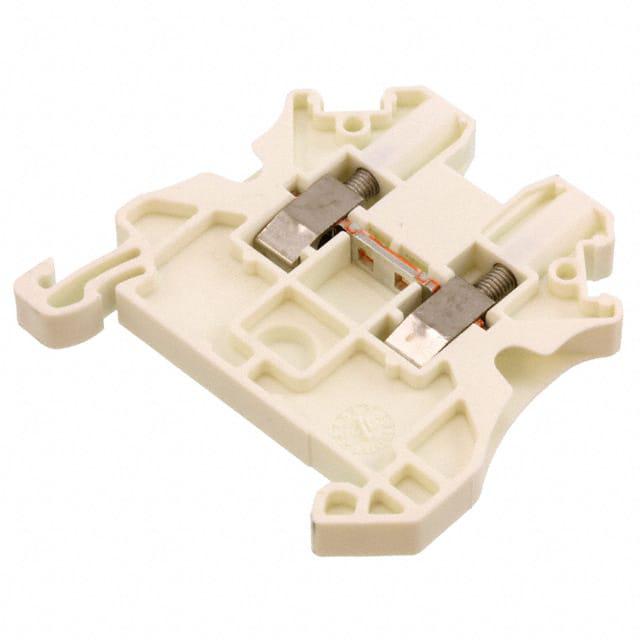

产品描述: 菲尼克斯,直通式接线端子,UT2,5WH,菲尼克斯 直通式接线端子 , UT 2.5 WH系列, 单层, 白色, 螺钉端接, 32A
供应商型号: Q-3045075
供应商: 国内现货
标准整包数: 50

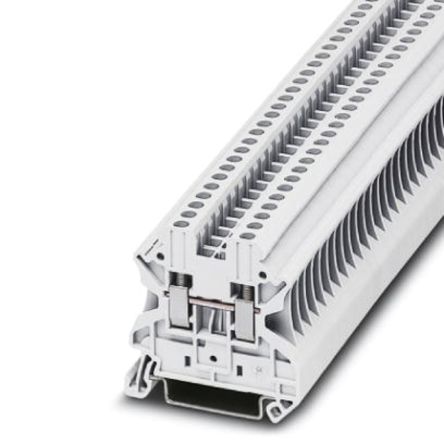

PHOENIX CONTACT 端子 - 线对板端子 3045075

3045075概述

    UT 2,5 WH 技术手册综述

    1. 产品简介


    UT 2,5 WH 是一款由PHOENIX CONTACT公司生产的穿通式模数化接线端子块。它采用螺钉连接方式,具有广泛的适用范围,可以适用于不同类型的电线连接需求。这种接线端子主要用于电气控制系统的布线工程,广泛应用于工业自动化、建筑电气、能源系统等领域。

    2. 技术参数


    - 尺寸和颜色: 宽度为5.2毫米,长度为47.7毫米,高度根据安装类型(NS 35/7.5 或 NS 35/15)分别为47.5毫米和55毫米。颜色为白色。
    - 连接方式: 螺钉连接,适用于导线截面面积为0.14至4平方毫米,即AWG 26到12。
    - 电气特性: 最大负载电流为32安培(使用4平方毫米导线时),额定冲击电压为8千伏。符合IEC 60947-7-1标准,绝缘材料组别为I类。
    - 污染程度和耐压等级: 污染等级为3级,冲击电压类别为III类。
    - 认证: CB, CSA, CUL, DNV, UL, VDE-PZI, IECEx, KEMA-EX等认证。

    3. 产品特点和优势


    - 安全性高: 符合国际安全标准,如IEC 60947-7-1。
    - 可靠性强: 通过多项认证,保证在极端条件下也能正常运行。
    - 便捷安装: 采用标准DIN导轨安装,方便快捷。
    - 广泛适用: 支持多种导线截面,适应不同的应用场景。

    4. 应用案例和使用建议


    UT 2,5 WH 可以广泛应用于各类电气控制系统中,例如自动化生产线、变电站、数据中心等。建议在布线过程中使用合适的绝缘套管和标记条,以确保安装规范和清晰辨识。

    5. 兼容性和支持


    - 兼容性: 可以与多种电气设备和组件搭配使用,包括DIN导轨、端子插件等。
    - 支持和服务: PHOENIX CONTACT提供全面的技术支持和售后服务,包括安装指导、维修服务等。

    6. 常见问题与解决方案


    - 问题: 导线无法稳固连接
    - 解决方案: 确保使用正确规格的导线,检查并调整紧固螺丝的扭矩至规定范围。
    - 问题: 接触不良
    - 解决方案: 清理接触面,确保表面干净无尘,并重新拧紧螺钉。

    7. 总结和推荐


    UT 2,5 WH 是一款高效可靠的产品,适合需要稳定电连接的应用场合。它的多功能性和高安全性使其成为电气工程领域的理想选择。综合考虑其技术参数、应用案例和厂商支持,强烈推荐在工业自动化项目中使用这款接线端子。

3045075参数

参数
长*宽*高 47.7mm*5.2mm*5.2mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3045075厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3045075数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3045075 3045075数据手册

3045075封装设计

查看详情并下载
Symbol
Footprint
3D Model
