1416355

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔式连接器组套,HC-STA-B10PT-BWD-LS-M25-ELCAL,菲尼克斯 大负荷电源连接器套件 连接器套件, HC系列, 10触点, 母座/公插, 16A, 500 V
供应商型号: 1416355-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 插接式连接器 1416355

1416355概述


    产品简介

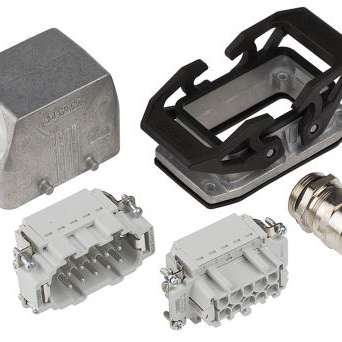

    HEAVYCON B10 Push-in Connector Set(型号:HC-STA-B10PT-BWD-LS-M25-ELCAL)是一款专为工业应用设计的连接器组件,具有高可靠性、卓越的环境适应能力和广泛的应用范围。该连接器系统包含10个触点加一个保护接地触点,适用于需要承受恶劣环境条件的场景,如铁路运输、汽车制造、能源设施及工业自动化控制等领域。

    技术参数


    - 型号: HC-STA-B10PT-BWD-LS-M25-ELCAL
    - 连接方式: 推入式连接
    - 触点数量: 10+PE(10个主触点加一个保护接地)
    - 额定电压: 500V(III/3类)
    - 额定电流: 16A
    - 导线截面积: 0.14 mm² 到 2.5 mm²(带接线片)
    - 适用导线直径: 11 mm 到 17 mm
    - 防护等级: IP66, IP67, UL 50e, UL 50e-4, UL 50e-12
    - 工作温度范围: -40°C 到 100°C
    - 装配孔尺寸: 长度 65mm,宽度 35mm
    - 材料: 机加工铝,具有抗盐水腐蚀能力
    - 接触载体材料: 聚碳酸酯
    - 锁定闩材料: 尼龙

    产品特点和优势


    1. 高可靠性:该连接器采用推入式连接技术,确保即使在振动和冲击条件下也能保持良好的接触状态。
    2. 环境适应性强:外壳采用铝制并具备抗盐水腐蚀能力,适用于多种恶劣环境,如海滨、工业厂房等。
    3. 防护等级高:达到IP66和IP67防护等级,适合室外和潮湿环境下的安装使用。
    4. 阻燃性能:符合UL 94 V0标准,保证产品在极端情况下仍具有出色的耐热和阻燃性能。

    应用案例和使用建议


    该连接器系统广泛应用于各类工业场合,例如汽车生产线、铁路车辆通信系统、风力发电机组控制系统等。对于实际安装使用,建议采取如下步骤:
    - 确保装配孔尺寸与产品说明中的参数相符。
    - 连接时务必按照说明书中的接线要求进行操作,避免过载和短路风险。
    - 在多尘、腐蚀性气体等特殊环境中使用时,需定期检查连接部位的状态,确保其良好连接。

    兼容性和支持


    该产品系列中的其他配件如连接器盖、电缆密封圈等均可以配套使用,以实现整体系统的最佳效果。厂商提供详尽的技术文档、图纸及安装指导,并可通过官方网站下载相关资料。

    常见问题与解决方案


    1. 如何确保正确安装连接器?
    - 按照产品手册中的说明进行安装,并确保所有零件正确组装到位。
    2. 连接后出现松动怎么办?
    - 检查锁扣机构是否已完全闭合,必要时可重新调整。
    3. 工作温度超出规定范围会怎样?
    - 温度过高可能导致连接器损坏,建议严格按照规定的温度范围操作。

    总结和推荐


    综上所述,HEAVYCON B10 Push-in Connector Set 是一款专为严苛环境设计的高性能连接器系统。其卓越的防护性能、可靠的电气特性和简便的操作方法使其成为众多工业应用的理想选择。因此,强烈推荐在各种工业场景中使用此款产品。

1416355参数

参数
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

1416355厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1416355数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1416355 1416355数据手册

1416355封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 79.0668 ¥ 668.1145
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 668.11
