3209553

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,PT2,5-TWINYE,Conn Feed-Through Terminal Block 3 POS Spring Clamp DIN Rail 24A
供应商型号: 651-3209553
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 3209553

3209553概述


    产品简介

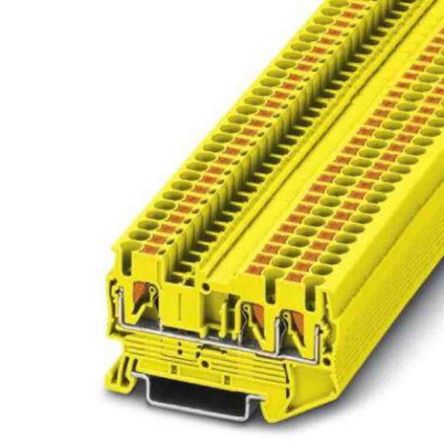

    PT 2,5-TWIN YE Feed-through Terminal Block
    PT 2,5-TWIN YE是一款直通接线端子块,主要用于工业自动化、铁路行业以及机械设备制造等领域。该产品通过螺钉固定在标准导轨上,支持快速、无工具接入的推入式连接方法。其主要功能是在电气系统中实现电流的连续传递,确保电力系统的稳定运行。适用于需要高可靠性和安全性的场景。

    技术参数


    - 额定电压: 800 V
    - 额定电流: 24 A(在导体横截面为2.5 mm²时)
    - 最大负载电流: 30 A(在导体横截面为4 mm²时,刚性导体)
    - 连接方式: 推入式连接
    - 导体横截面范围: 固体导体:0.14 mm² 至 4 mm²;柔性导体:0.14 mm² 至 2.5 mm²
    - 尺寸: 宽度:5.2 mm;高度:35.2 mm
    - 温度指数: 额定温度指数130°C(符合UL 746 B和DIN EN 60216-1标准)
    - 绝缘材料: 聚酰胺(PA),具有阻燃等级UL 94 V0
    - 过压类别: III
    - 污染程度: 3
    - 冲击电压等级: 8 kV
    - 工作环境温度: 静态使用条件下可承受低至-60°C的低温

    产品特点和优势


    - Push-in 连接方式: 用户无需工具即可轻松安装导体,提高工作效率。
    - 紧凑设计: 尺寸小巧,适用于空间受限的应用场景。
    - 双重测试功能: 在双功能轴内提供额外的测试连接点,方便维护和检测。
    - 铁路行业认证: 经过专门的铁路应用测试,适合用于轨道交通设备。
    - 环境适应性: 材料选择确保了产品在极端温度和火焰条件下的良好表现,符合多种国际标准,如DIN 5510-2 和 DIN EN 45545-2。

    应用案例和使用建议


    PT 2,5-TWIN YE广泛应用于工业自动化控制系统、机械设备和轨道交通设备中。例如,在自动化流水线上,可以将多个电气组件连接起来以形成高效且可靠的电力传输网络。对于需要频繁操作或维护的应用场景,其设计有助于减少停机时间,提升整体效率。
    使用建议:
    - 确保所有连接均牢固可靠,避免因松动导致的电气故障。
    - 对于含有塑料套管的导线连接,选择合适的TWIN接线端子来增强稳定性。
    - 定期检查产品的性能,特别是在恶劣环境下使用时,更需注重日常维护。

    兼容性和支持


    该产品与标准的NS 35/7.5 和 NS 35/15 导轨兼容,易于安装。制造商提供了详尽的技术文档和支持服务,帮助用户解决安装和维护过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 导体无法正确推入端子。
    - 解决方案: 检查导体是否清洁并适配正确的横截面积,必要时使用合适尺寸的剥线钳进行调整。
    - 问题: 连接不稳定。
    - 解决方案: 重新安装并确认导体已完全推入到规定的深度,并锁紧。
    - 问题: 过载保护装置动作。
    - 解决方案: 检查整个电路是否有过流现象,调整电路参数以降低电流。

    总结和推荐


    PT 2,5-TWIN YE是一款高性能的直通接线端子,具备出色的电气特性和环境适应能力,特别适用于高可靠性要求的应用场合。其简便的操作方式和广泛的认证使得它成为市场上同类产品的有力竞争者。强烈推荐给寻求高质量、可靠连接解决方案的专业人士。

3209553参数

参数
长*宽*高 60.5mm*5.2mm*35.2mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3209553厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3209553数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3209553 3209553数据手册

3209553封装设计

查看详情并下载
Symbol
Footprint
3D Model
