3044188

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT

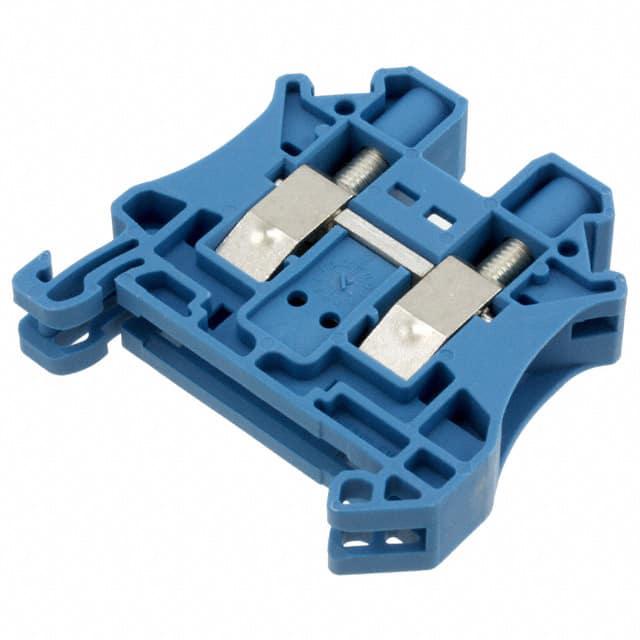

产品描述: 菲尼克斯,直通式接线端子,UT10BU,菲尼克斯 直通式接线端子 , UT 10 BU系列, 单层, 蓝色, 螺钉端接, 76A
供应商型号: Q-3044188
供应商: 国内现货
标准整包数: 50

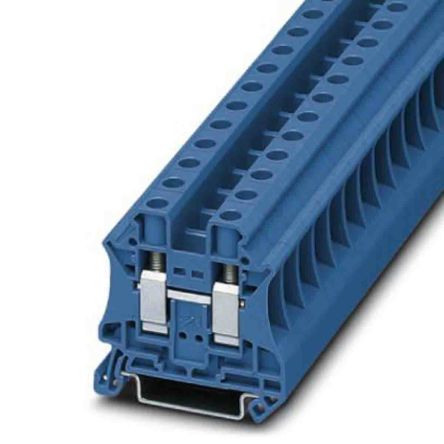

PHOENIX CONTACT 端子 - 线对板端子 3044188

3044188概述

    电子元器件产品技术手册:UT 10 BU接线端子

    产品简介


    UT 10 BU接线端子是一款由PHOENIX CONTACT Inc.生产的高质量接线端子,广泛应用于各种工业控制和自动化系统。该产品采用螺钉连接方式,适用于0.5 mm²至16 mm²导线截面范围(对应于AWG 20至6)。产品宽度为10.2毫米,颜色为蓝色,适用于标准的NS 35/7.5或NS 35/15导轨安装。

    技术参数


    1. 尺寸
    - 宽度:10.2毫米
    - 长度:47.7毫米
    - 高度(NS 35/7.5):47.5毫米
    - 高度(NS 35/15):55毫米
    2. 最大负载电流:76安培(适用于16 mm²导线)
    3. 额定浪涌电压:8千伏
    4. 污染等级:3级
    5. 浪涌电压类别:III类
    6. 绝缘材料组:I类
    7. 连接符合标准:IEC 60947-7-1
    8. 额定电流:76安培
    9. 额定电压:1000伏
    10. 最小/最大导线截面积(实心/绞合):0.5 mm²至16 mm²
    11. 最小/最大导线截面积(带塑料套管的绞合线):0.5 mm²至10 mm²
    12. 连接类型:螺钉连接
    13. 剥离长度:10毫米
    14. 紧固扭矩(最小/最大):1.5牛米/1.8牛米

    产品特点和优势


    UT 10 BU接线端子具备以下显著优势:
    - 高负载能力:能够承载高达76安培的电流,适用于大功率电路连接。
    - 宽广的适用范围:可适配0.5 mm²至16 mm²不同规格的导线,适应多种应用需求。
    - 高性能绝缘材料:采用PA绝缘材料,符合UL 94 V0阻燃等级,保证长期安全稳定运行。
    - 高可靠性连接:通过螺钉紧固设计,确保电气连接的安全可靠。
    - 广泛认证:通过CB、CSA、CUL、DNV、GL、LR、UL、VDE-PZI等多种国际认证,满足全球多国标准要求。

    应用案例和使用建议


    UT 10 BU接线端子被广泛应用于工业自动化控制系统、电源系统和设备的连接。例如,在工厂自动化控制柜中,它可以用于连接电力传输线路;在大型机械设备中,可用于连接传感器和执行机构。
    使用建议:
    - 在进行连接前,应检查导线截面是否符合要求,并根据导线材质选择合适的紧固扭矩值。
    - 连接过程中应避免过度扭曲导线,以防损伤导线内部结构。
    - 定期检查接线端子的紧固情况,确保长期稳定的电气连接。

    兼容性和支持


    UT 10 BU接线端子与PHOENIX CONTACT公司的其他产品如辅助端盖、隔板和标牌具有良好的兼容性。此外,PHOENIX CONTACT提供全面的技术支持和售后服务,包括用户文档下载、在线技术支持和客户咨询服务,确保用户能够获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线接触不良 | 确保导线完全插入,并按正确扭矩值拧紧螺钉。 |
    | 紧固后出现松动 | 检查导线是否有磨损或损坏,必要时更换新的导线。 |
    | 端子过热 | 检查负载电流是否超过其额定值,调整负载分配或更换更高额定电流的端子。 |

    总结和推荐


    综上所述,UT 10 BU接线端子凭借其卓越的性能、广泛的适用性和良好的市场认可度,在工业控制领域具有很高的价值。它不仅适用于各类自动化控制系统的连接,还具备出色的稳定性和安全性。强烈推荐给需要高可靠连接的工程应用场合。

3044188参数

参数
长*宽*高 47.7mm*10.2mm*46.9mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3044188厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3044188数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3044188 3044188数据手册

3044188封装设计

查看详情并下载
Symbol
Footprint
3D Model
