3044077

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT

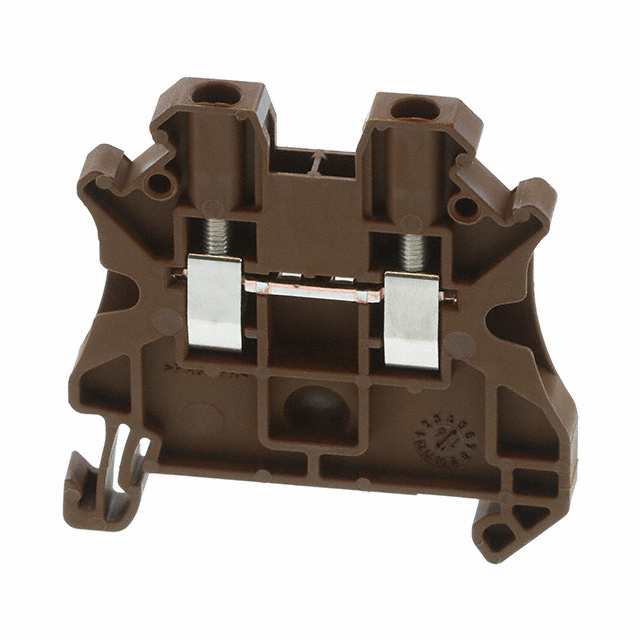

产品描述: 菲尼克斯,直通式接线端子,UT2,5BN,菲尼克斯 直通式接线端子 , UT 2.5 BN系列, 棕色, 螺钉端接
供应商型号: 8043103
供应商: 欧时
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 3044077

3044077概述

    UT 2,5 BN Feed-through Terminal Block 技术手册概述

    1. 产品简介


    UT 2,5 BN Feed-through Terminal Block 是一种用于连接导线并实现电路分叉的关键电子元件。这种终端块具有以下基本特性:
    - 类型:馈通式终端块
    - 主要功能:允许导线穿过端子排进行电连接
    - 应用领域:铁路行业、机器制造、工厂工程、过程工业等领域

    2. 技术参数


    以下是该终端块的技术规格和性能参数:
    - 额定电压:1000 V
    - 额定电流:24 A
    - 最大负载电流(4 mm² 导线截面):32 A
    - 额定浪涌电压:8 kV
    - 绝缘等级:过电压类别III,污染程度3
    - 额定功率损耗(标称条件):0.77 W
    - 连接方式:螺钉连接
    - 导线截面范围:0.14 mm² - 4 mm²
    - 安装方式:标准NS 35/7.5 和 NS 35/15 配合
    - 材料:阻燃PA材质,符合UL 94 V0标准
    - 颜色:棕色(RAL 8028)
    - 温度指数(绝缘材料):125°C
    - 环境适应性:
    - 操作温度范围:-60°C 至 +110°C
    - 湿度范围(操作时):20% 至 90%

    3. 产品特点和优势


    - 大接线空间:可连接实心和绞合导线,即使在超出标称截面的情况下也无需使用套管。
    - 紧凑设计:节省空间的同时提供用户友好的布线体验。
    - 最佳螺丝刀导向:通过封闭的螺丝轴,方便操作。
    - 铁路认证:通过测试,适用于铁路应用。
    - 电缆入口导管:允许在标称截面内使用带有套管的导线。

    4. 应用案例和使用建议


    应用案例:此终端块在工业自动化系统、轨道交通设施及机械设备的配电系统中广泛使用。例如,在自动化生产线中,它被用来分配电源以确保每个设备都能获得稳定的电力供应。
    使用建议:
    - 在安装过程中要确保导线截面和终端块的连接规范匹配。
    - 在高负荷情况下,选择适当的导线截面和长度,避免过热。
    - 建议定期检查和维护,以确保连接可靠性和安全性。

    5. 兼容性和支持


    - 兼容性:此终端块可与各种标准DIN导轨配合使用,例如NS 35/7.5 和 NS 35/15。
    - 厂商支持:提供详细的产品手册、技术文档和支持服务,帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:如何确定正确的导线截面?
    - 解决方案:根据具体应用场景和负载要求,参考手册中的推荐截面范围。
    - 问题:连接处发热严重怎么办?
    - 解决方案:检查连接是否牢固,适当调整螺丝扭矩至推荐值0.5 - 0.6 Nm。
    - 问题:如何在震动环境中确保稳定性?
    - 解决方案:确保终端块固定在坚固的导轨上,进行必要的振动测试以验证其在实际环境中的稳定性。

    7. 总结和推荐


    总结:UT 2,5 BN Feed-through Terminal Block是一款高性能、多功能的终端块,适用于多种工业应用场景。它不仅具备广泛的认证和批准,还提供了卓越的电气和机械性能,能够在极端环境下保持稳定运行。
    推荐:强烈推荐使用此终端块,尤其适用于对可靠性、安全性和合规性有严格要求的工业项目。通过其优越的设计和广泛的适用性,可以显著提高系统的整体效率和稳定性。

3044077参数

参数
长*宽*高 47.7mm(长度)*5.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3044077厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3044077数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3044077 3044077数据手册

3044077封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.9514 ¥ 8.039
库存: 250
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 401.95
直接购买
加入购物车
