2810625

产品分类: 电流传感器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact
供应商型号: 8016296
供应商: 海外现货
标准整包数: 1

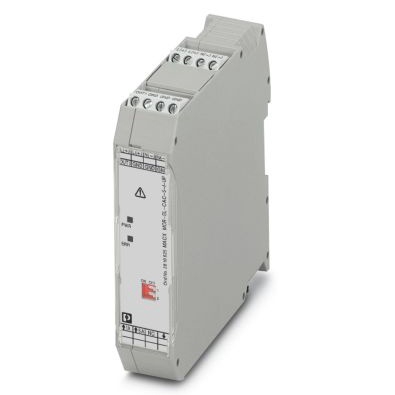

PHOENIX CONTACT 电流传感器 2810625

2810625概述

    MACX MCR-SL-CAC-5-I(-UP)电流测量变换器技术手册

    1. 产品简介


    MACX MCR-SL-CAC-5-I(-UP)是一款用于测量交流电流的变换器,适用于1 A 和 5 A AC电流范围。其输出信号为0...20 mA 或 4...20 mA。该变换器可通过位于外壳上部的DIP开关进行配置,并通过LED指示工作模式。这款产品被广泛应用于工业自动化、能源管理和其他需要精确电流测量的领域。

    2. 技术参数


    - 输入电流范围: 0 A AC ... 1 A AC(可配置)
    - 输入电流范围: 0 A AC ... 5 A AC(可配置)
    - 输出信号: 0...20 mA 或 4...20 mA
    - 最大功率耗散: 0.9 W(24 V DC),3.4 W(230 V AC)
    - 过电压类别: III
    - 防护等级: IP20
    - 供电电压范围: 19.2 V AC/DC ... 253 V AC/DC
    - 最大电流消耗: < 33 mA(24 V DC)
    - 保护电路: 浪涌保护;35 V抑制二极管
    - 温度系数: < 0.02 %/K(最大),典型 < 0.015 %/K
    - 最大传输误差: ≤ 0.5 %(额定条件下的额定范围值)
    - 绝缘电压: 300 V AC(接地)
    - 测试电压: 输入/输出:4 kV AC(50 Hz,60 s);输出/供电:2 kV AC(50 Hz,60 s)

    3. 产品特点和优势


    - DIP开关配置: 用户可以通过简单的DIP开关轻松配置输入和输出电流。
    - 多种供电选择: 支持19.2 V AC/DC到253 V AC/DC的宽泛供电电压范围。
    - 高精度: 最大传输误差不超过0.5%,确保了测量的准确性。
    - 过载能力: 连续2倍额定电流,瞬时20倍额定电流(1秒)。
    - 电磁兼容性: 符合EN 61000-6-2(抗干扰)和EN 61000-6-4(噪声排放)标准,确保在严苛环境中稳定运行。

    4. 应用案例和使用建议


    MACX MCR-SL-CAC-5-I(-UP)常用于工业自动化控制、能量管理系统和电力监控系统等场合。例如,在工业生产线上,可以通过该变换器实时监测电流的变化,从而及时调整设备状态以提高效率和安全性。
    使用建议:
    - 在安装时,确保变换器的工作环境符合规定的要求(如温度和湿度)。
    - 定期检查和校准变换器,以保证其持续的准确性和可靠性。

    5. 兼容性和支持


    MACX MCR-SL-CAC-5-I(-UP)与各种标准的DIN导轨兼容,可以方便地安装在现有基础设施中。同时,Phoenix Contact提供了全面的技术支持和售后服务,包括安装指南、用户手册和技术文档等。

    6. 常见问题与解决方案


    - 问题: 变换器无法正常工作。
    - 解决方案: 检查电源连接和配置是否正确,确认供电电压在允许范围内。
    - 问题: 输出信号不稳定。
    - 解决方案: 确保输入电流在规定的范围内,并检查负载电阻是否匹配。
    - 问题: LED指示灯不亮。
    - 解决方案: 检查电源连接是否正确,确保变换器已通电并正常工作。

    7. 总结和推荐


    综上所述,MACX MCR-SL-CAC-5-I(-UP)电流测量变换器以其高精度、广泛的供电范围和良好的电磁兼容性,成为许多工业应用的理想选择。无论是对于自动化生产线还是能源管理系统,它都能提供可靠的电流测量解决方案。强烈推荐在相关项目中使用这款产品。

2810625参数

参数
检测电流 -
最大供电电流 -
线性度 -
磁类型 -
最大工作供电电压 -
灵敏度 -
最小工作供电电压 19.2V
响应时间 200ms
精度 -
输出类型 -
长*宽*高 104mm*22.5mm*104mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2810625厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2810625数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流传感器 PHOENIX CONTACT 2810625 2810625数据手册

2810625封装设计

查看详情并下载
Symbol
Footprint
3D Model
