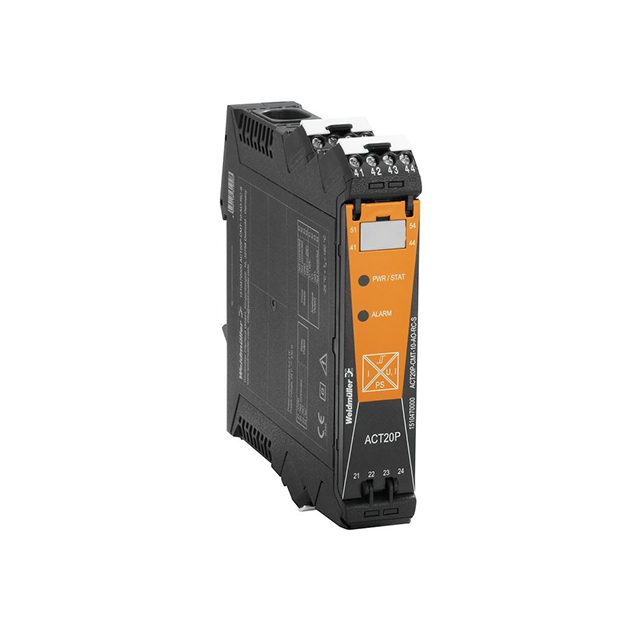

1510470000

产品分类: 电流传感器
厂牌: WEIDMüLLER
产品描述: Weidmuller 信号调理器, ACT20P 系列, DIN 导轨
供应商型号: 470-1510470000
供应商: Mouser
标准整包数: 1
WEIDMüLLER 电流传感器 1510470000

1510470000概述

    ACT20P-CMT-10-AO-RC-S电流测量变送器技术手册

    一、产品简介


    ACT20P-CMT-10-AO-RC-S是由Weidmüller Interface GmbH & Co. KG公司生产的电流测量变送器。它是一款具有限值监控、信号转换/隔离、电流监控功能的电子元器件。这款变送器的输入测量范围可配置,适用于交流(RMS)或直流电。其主要功能是将电流信号转换为易于处理的电压或电流输出信号,广泛应用于电力系统监控、工业自动化控制等领域。

    二、技术参数


    1. 尺寸与重量
    - 宽度:22.5mm(0.886英寸)
    - 高度:117.2mm(4.614英寸)
    - 深度:113.6mm(4.472英寸)
    - 净重:158克
    2. 温度与湿度
    - 工作温度范围:-25°C 至 60°C
    - 存储温度范围:-40°C 至 85°C
    - 相对湿度:5% 至 95%,无冷凝
    3. 电气特性
    - 输入信号:电流载流电缆,直径10.5毫米
    - 输入测量范围:0...5/10A AC (RMS) 或 DC
    - 输入频率:AC:15...700 Hz (真有效值),50 Hz (算术平均值)
    - 电源电压:18...30 V DC
    - 最大功耗:2.2 W
    - 步进响应时间:<220 ms (10...90%)
    4. 输出(模拟)
    - 负载电阻电流:≤ 600 Ω
    - 负载电阻电压:≥ 10 kΩ
    - 可调输出电流:0...20 mA,4...20 mA,-20…+20 mA
    - 可调输出电压:0...10 V,2…10 V,0...5 V,1...5 V,-5…+5 V,-10...+10 V
    5. 输出(数字)
    - 报警功能:过电流、欠电流、报警延时:0…10 s,迟滞:5% / 10%
    - 数字输出数量:1个
    - 类型:继电器,常开触点,正常/反向调整
    - 最大切换电压(DC):24 V
    - 最大切换电压(AC):250 V
    - 额定切换电流:6 A
    6. 绝缘协调
    - EMC标准:IEC 61010-1:2010,第3版,IEC 61010-2-201:2013,第1版
    - 冲击耐压:6.4 kV (1.2/50 μs)
    - 爬电距离:2
    - 额定电压:300 V ACrms

    三、产品特点和优势


    1. 精确度高:小于0.75% FSR的准确度。
    2. 配置灵活:可通过DIP开关和电位器进行阈值(过电流/欠电流)、延迟和迟滞的配置。
    3. 安全隔离:四路隔离,分别在输入、输出、供电和继电器之间。
    4. 快速响应:步进响应时间小于220毫秒。
    5. 温度稳定性好:温度系数典型值为0.04%/K,最大值为0.09%/K。
    6. 宽泛的工作温度范围:-25°C至60°C,且能在-40°C至85°C范围内存储。

    四、应用案例和使用建议


    应用场景:
    这款变送器非常适合应用于电力系统监控和工业自动化控制领域,例如监测电机、变压器、电炉等设备的电流情况。通过准确的电流监控和输出信号,可以及时发现设备故障并采取相应措施。
    使用建议:
    1. 配置阈值和延迟:根据实际需求,合理配置过电流/欠电流阈值及报警延迟,确保设备安全运行。
    2. 连接方式选择:在接线时需注意正确选择连接方式,保证可靠性和稳定性。
    3. 安装位置选择:建议安装在干燥通风的位置,避免高温和湿度过高的环境。

    五、兼容性和支持


    - 兼容性:这款变送器与多种自动化控制系统兼容,能够适应不同的现场需求。
    - 技术支持:Weidmüller提供详尽的技术文档、软件工具及客户服务支持,确保用户能够方便地获取所需的帮助。

    六、常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 无法正常启动 | 检查供电电压是否符合要求;检查是否有断线或短路现象。 |
    | 输出信号不稳定 | 检查负载电阻是否在规定范围内;确认输出端是否有干扰源。 |
    | 误报频繁 | 检查设置的报警阈值是否过低;检查是否有临时过电流现象。 |

    七、总结和推荐


    ACT20P-CMT-10-AO-RC-S电流测量变送器以其高精度、稳定性和广泛的适用性成为当前市场上非常值得推荐的产品之一。特别是在电力监控、自动化控制领域,该产品具备卓越的表现和优越的应用价值。如果您正在寻找一款可靠的电流测量变送器,我们强烈推荐这款产品。

1510470000参数

参数
磁类型 双向
灵敏度 -
响应时间 -
最大工作供电电压 30V
检测电流 10A
线性度 -
最小工作供电电压 18V
输出类型 -
精度 -
最大供电电流 -
长*宽*高 22.5mm*113.6mm*117.2mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1510470000厂商介绍

Weidmüller公司是一家德国企业,专注于电气连接、传输和工业环境自动化解决方案。公司提供的产品广泛应用于工业自动化、能源、交通和基础设施等领域。

主营产品分类包括:
1. 电气连接:提供各种类型的接线端子、接插件和电缆附件。
2. 信号传输:包括信号隔离器、电源分配器和以太网解决方案。
3. 工业环境:提供工业以太网交换机、工业PC和工业无线解决方案。
4. 接口模块:包括现场总线模块和安全模块。

Weidmüller的优势在于:
1. 技术创新:持续研发新技术,满足工业自动化的不断变化需求。
2. 定制解决方案:根据客户需求提供个性化的解决方案。
3. 全球服务网络:在全球范围内提供技术支持和服务。
4. 高质量标准:产品符合国际质量标准,确保可靠性和耐用性。

1510470000数据手册

厂牌 PDF简要描述 下载
WEIDMüLLER 电流传感器 WEIDMüLLER 1510470000 1510470000数据手册

1510470000封装设计

查看详情并下载
Symbol
Footprint
3D Model
