ACS770ECB-200U-PFF-T

产品分类: 电流传感器
产品描述: 20 4.6μs 4.5V 15mA 5.5V 单向 ±1% 200A ±0.6% CB-5 通孔安装 10mm*13mm*7mm
供应商型号: UA-ACS770ECB-200U-PFF-T
供应商: 海外现货
标准整包数: 34

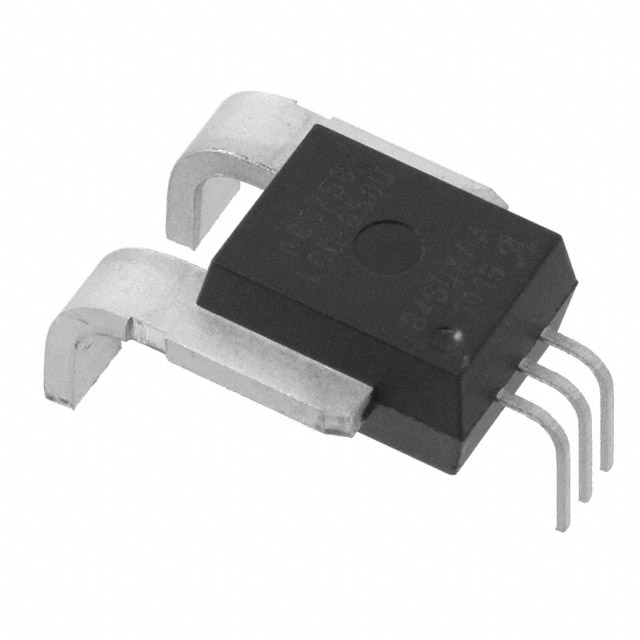

ALLEGRO MICROSYSTEMS 电流传感器 ACS770ECB-200U-PFF-T

ACS770ECB-200U-PFF-T概述


    产品简介


    Allegro MicroSystems推出的ACS770系列电流传感器集成电路(IC)是一种经济高效且精准的交流或直流电流传感解决方案。ACS770系列集成了高精度的霍尔效应技术,通过铜导电路径感应电流,并将磁场转换为比例电压输出。这种创新设计使其广泛应用于电机控制、负载检测与管理、电源供应、DC-DC转换器控制、逆变器控制及过流故障检测等领域。

    技术参数


    - 主要参数:
    - 样本电流范围:±50A至±200A
    - 灵敏度:20mV/A(典型值)
    - 输出电压:线性比例于AC或DC电流
    - 工作电压范围:4.5V至5.5V
    - 电气特性:
    - 频率响应:高达120kHz
    - 上升时间:典型值4.1µs
    - 输出电阻:4.7kΩ
    - 工作温度范围:-40°C至150°C
    - 物理特性:
    - 内部导体电阻:100µΩ
    - 小型封装:5引脚

    产品特点和优势


    ACS770系列电流传感器以其高精度和可靠性著称。采用先进的数字温度补偿技术和超高带宽设计,确保了优异的输出稳定性和抗干扰能力。其卓越的噪声管理和高侧高压应用中的低漂移特性,使得它在恶劣环境中也能保持高性能表现。此外,其集成屏蔽技术减少了寄生电容对输出的影响,提供了工业领先的总输出误差和低功耗特性。

    应用案例和使用建议


    应用案例:
    1. 电机控制:用于实时监控电机电流以优化效率和保护系统。
    2. 负载检测与管理:准确测量负载电流,实现智能负载分配。
    3. 逆变器控制:提供快速反馈信号,提升逆变器动态性能。
    使用建议:
    - 在高电流环境下使用时,建议合理配置滤波电容RF和CF以减少噪声影响。
    - 结合外部电阻调整灵敏度,以满足特定应用需求。
    - 注意安装位置,避免电磁干扰源附近的布置。

    兼容性和支持


    ACS770系列产品支持多种引脚形式,适用于不同尺寸的应用需求。制造商提供全面的技术支持和服务,包括详细的用户指南和技术文档下载,以及在线FAQ解答常见问题。同时,该产品已通过AEC-Q100认证,符合汽车级标准,进一步增强了其市场竞争力。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号不稳定 | 检查接地连接并确保RF和CF配置正确 |
    | 温度过高导致性能下降 | 改善散热措施或降低工作环境温度 |
    | 长期使用后输出偏差 | 校准仪器重新设定偏置和增益 |

    总结和推荐


    ACS770系列电流传感器凭借其精准度、稳定性和多功能性,在众多应用场景中展现了强大的适应能力和市场潜力。对于需要精确电流测量的场合,该产品无疑是一个理想的选择。建议优先考虑使用此系列传感器来构建高效能电子系统。如果您正在寻找一款能够应对复杂工况的高精度电流传感器,那么ACS770将是您的不二之选。

ACS770ECB-200U-PFF-T参数

参数
磁类型 单向
最小工作供电电压 4.5V
最大工作供电电压 5.5V
线性度 ±1%
最大供电电流 15mA
检测电流 200A
输出类型 -
灵敏度 20
精度 ±0.6%
响应时间 4.6μs
长*宽*高 10mm*13mm*7mm
通用封装 CB-5
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

ACS770ECB-200U-PFF-T厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

ACS770ECB-200U-PFF-T数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 电流传感器 ALLEGRO MICROSYSTEMS ACS770ECB-200U-PFF-T ACS770ECB-200U-PFF-T数据手册

ACS770ECB-200U-PFF-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
