首页  >  产品百科  >  ACS733KLATR-65AB-T

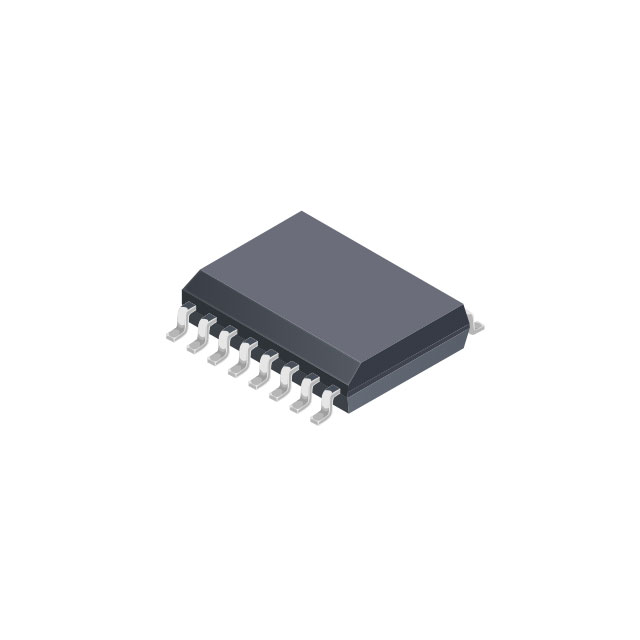

ACS733KLATR-65AB-T

产品分类: 电流传感器
产品描述: 20 200ns 3.14V 35mA 3.46V 双向 ±0.5% 65A ±1.7% SOIC-16 贴片安装,黏合安装
供应商型号: ACS733KLATR-65AB-T
供应商: 国内现货
标准整包数: 1000
ALLEGRO MICROSYSTEMS 电流传感器 ACS733KLATR-65AB-T

ACS733KLATR-65AB-T概述

    ACS732 和 ACS733 高带宽电流传感器IC:技术手册详解

    产品简介


    ACS732 和 ACS733 是由 Allegro™ 推出的新一代高带宽电流传感器IC。这些器件提供紧凑、快速且精确的解决方案,用于测量直流/直流转换器及其他开关电源应用中的高频电流。ACS732 和 ACS733 适合所有市场,包括汽车、工业、商业及通信系统。它们可以应用于电机控制、负载检测与管理、开关模式电源供应及过电流故障保护等多种场合。

    技术参数


    - 供电电压范围: ACS732(4.75 V 至 5.25 V),ACS733(3.14 V 至 3.46 V)
    - 输出电压范围: VIOUT(0 V 至 VCC)
    - 典型供应电流: ACS732(24 mA 至 35 mA),ACS733(20 mA 至 35 mA)
    - 旁路电容: 0.1 µF 至无限大
    - 输出电阻负载: 50 Ω 至无限大
    - 饱和输出电压: 高电压饱和:VCC - 0.3 V;低电压饱和:0.3 V(5.0 V)或 0.2 V(3.3 V)
    - 主要导体电阻: 1 mΩ
    - 额定工作温度范围: -40°C 至 125°C
    - 最大接点温度: 165°C
    - 储存温度范围: -65°C 至 170°C
    - 绝缘特性:
    - 绝缘击穿测试电压: 3600 VRMS
    - 基本隔离工作电压: 616 VRMS
    - 爬电距离: 7.5 mm
    - 绝缘距离: 38 µm

    产品特点和优势


    - 高带宽: 1 MHz 的模拟输出带宽
    - 差分霍尔感应: 拒绝共模场干扰
    - 高隔离度: 高压应用中的光耦隔离
    - 集成屏蔽: 大幅抑制由于高dv/dt瞬变导致的输出噪声
    - 业界领先的噪声性能: 改进的带宽设计
    - 过流故障检测: 快速且外部可配置
    - 低功率损耗: 1 mΩ 的主导体电阻
    - 工厂校准: 提供改善精度的出厂校准

    应用案例和使用建议


    ACS732 和 ACS733 可以用于多种高压应用,如高频率变压器和电流变压器替代品。例如,在电机控制和负载检测应用中,它们能准确地检测和管理电流。使用时建议配置合适的旁路电容以提高输出稳定性。此外,对于过电流故障检测,可以通过调整VOC引脚上的电阻分压器来设置过流阈值。

    兼容性和支持


    - 封装: 宽体 SOIC-16 封装,便于实施
    - 认证: AEC-Q100 汽车资格认证
    - 兼容性: 与标准无铅印刷电路板组装工艺兼容
    - 技术支持: Allegro MicroSystems 提供全面的支持服务,包括用户手册和在线文档

    常见问题与解决方案


    - 问题1: 输出信号不稳定
    - 解决方案: 添加适当的旁路电容以增加输出稳定性
    - 问题2: 过流故障频繁触发
    - 解决方案: 调整VOC引脚上的电阻分压器,设置合适的过流阈值
    - 问题3: 传感器在高温下表现不佳
    - 解决方案: 确保传感器安装在适当的散热装置上,并参考应用指南进行热设计

    总结和推荐


    ACS732 和 ACS733 提供了卓越的性能和广泛的应用范围,适用于需要高精度电流检测和隔离的多种场景。它们的高带宽、差分霍尔感应和工厂校准特性使其成为市场上极具竞争力的产品。因此,强烈推荐给需要高性能电流传感器的用户。

ACS733KLATR-65AB-T参数

参数
检测电流 65A
精度 ±1.7%
最小工作供电电压 3.14V
线性度 ±0.5%
灵敏度 20
响应时间 200ns
最大供电电流 35mA
磁类型 双向
输出类型 -
最大工作供电电压 3.46V
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ACS733KLATR-65AB-T厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

ACS733KLATR-65AB-T数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 电流传感器 ALLEGRO MICROSYSTEMS ACS733KLATR-65AB-T ACS733KLATR-65AB-T数据手册

ACS733KLATR-65AB-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 17.4
2000+ ¥ 16.82
3000+ ¥ 16.385
库存: 12000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 17400
