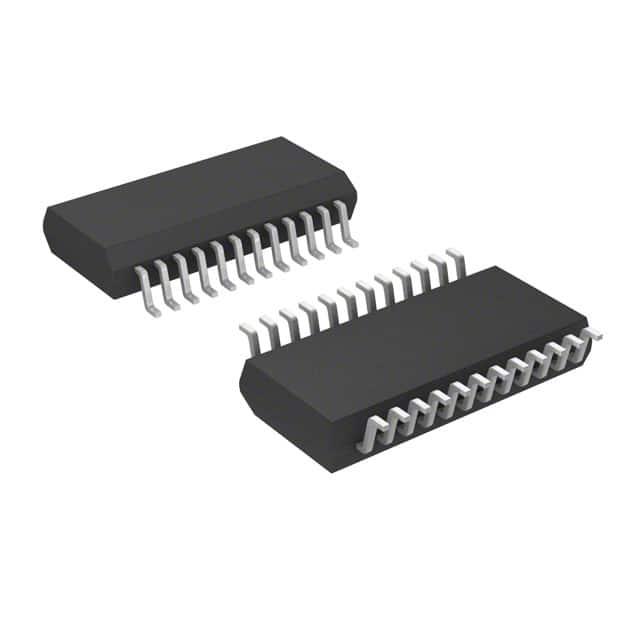

ACS709LLFTR-10BB-T

产品分类: 电流传感器
产品描述: 85 4μs 4V 14.5mA 5.5V 双向 ±0.25% 10A ±2% QSOP-24 贴片安装,黏合安装 8.66mm(长度)*3.91mm(宽度)
供应商型号: 250-709LLFTR10BBT
供应商: Mouser
标准整包数: 1

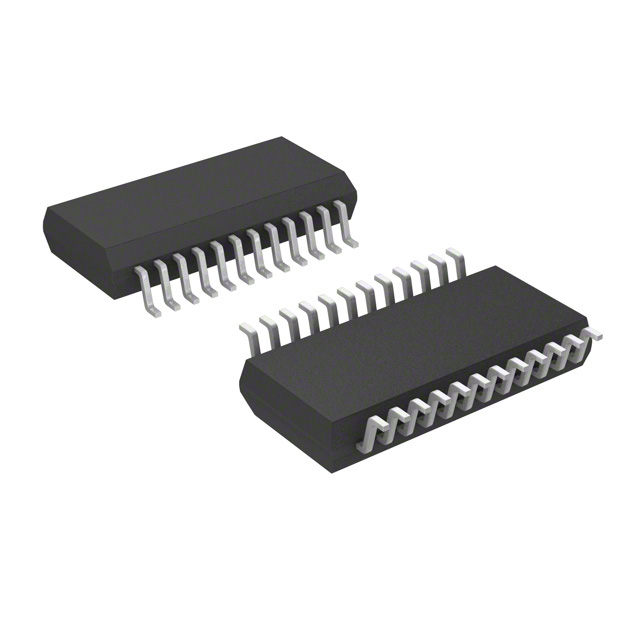

ALLEGRO MICROSYSTEMS 电流传感器 ACS709LLFTR-10BB-T

ACS709LLFTR-10BB-T概述

    高带宽、快速故障响应电流传感器IC —— ACS709

    产品简介


    ACS709是一款由Allegro Microsystems公司设计的高带宽、快速故障响应电流传感器集成电路(IC),专为工业、汽车、商业和通信系统中的电流传感应用提供经济且精确的解决方案。它采用小型表面贴装封装,便于客户轻松实施于各类应用中。

    技术参数


    ACS709的主要技术参数如下:
    - 封装形式:小外形封装QSOP24
    - 工作电压范围:3 V至5.5 V
    - 最大功耗:8 V
    - 典型输出误差:±2%
    - 满量程线性度:±0.25%
    - 双向零点偏移输出:-VCC×0.5
    - 大信号带宽:120 kHz
    - 过电流阈值设置电压范围:VCC×0.25至VCC×0.4
    - 过电流响应时间:<2 μs
    - 隔离电压:基本隔离277 VAC
    - 热阻:Junction-to-Ambient热阻<30 K/W
    - 铜传导路径电阻:1.1 mΩ

    产品特点和优势


    ACS709具备以下几个独特的功能和优势:
    - 行业领先的噪声性能:通过自主设计的放大器和滤波器技术实现了120 kHz的带宽。
    - 集成屏蔽:显著减少了由于高dV/dt引起的电流导体到芯片的电容耦合,并防止高侧应用中的失调漂移。
    - 低功耗:内部铜传导路径电阻仅为1.1 mΩ,降低了功耗。
    - 快速故障响应:过电流故障信号通常在<2 μs内响应过电流条件。
    - 工厂校准:出厂时已校准敏感度、静止输出电压及相关温度系数。

    应用案例和使用建议


    ACS709广泛应用于电机控制与保护、负载管理和过流检测、功率转换和电池监测/UPS系统等领域。例如,在电机控制应用中,ACS709可以实时监控电流状态,及时检测并处理异常情况,确保系统的稳定运行。针对不同应用需求,可以通过调整滤波器电容(CF)来优化输出信号带宽。

    兼容性和支持


    ACS709适用于各种电源和电路板布局,可与大多数常见的电气设备兼容。Allegro Microsystems提供详尽的技术文档和支持,包括故障排除指南和软件工具,以帮助用户更好地使用和维护设备。

    常见问题与解决方案


    - 问:如何调整过电流阈值?
    - 答:通过设置Overcurrent Input (VOC)引脚上的电压来调整过电流阈值。详细说明见手册第10页。
    - 问:如何提高传感器精度?
    - 答:使用合适的外部滤波电容(CF)和调整电阻(如RH和RL)可以改善输出误差。参见手册第8页和第9页。

    总结和推荐


    ACS709凭借其出色的噪声性能、低功耗、快速故障响应等优势,在电流传感应用领域表现出色。尽管当前被标记为“不适合新设计”,但其在现有项目中的应用仍具有很高的价值。对于需要高度可靠性的应用,ACS709是一个理想的选择。强烈推荐给那些对电流传感有高要求的应用项目。
    请注意,如果您计划购买ACS709或获取更多信息,请联系当地Allegro销售代表或现场应用工程师。

ACS709LLFTR-10BB-T参数

参数
线性度 ±0.25%
响应时间 4μs
精度 ±2%
最大供电电流 14.5mA
最大工作供电电压 5.5V
磁类型 双向
输出类型 -
检测电流 10A
灵敏度 85
最小工作供电电压 4V
长*宽*高 8.66mm(长度)*3.91mm(宽度)
通用封装 QSOP-24
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

ACS709LLFTR-10BB-T厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

ACS709LLFTR-10BB-T数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 电流传感器 ALLEGRO MICROSYSTEMS ACS709LLFTR-10BB-T ACS709LLFTR-10BB-T数据手册

ACS709LLFTR-10BB-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9005 ¥ 66.7592
5+ $ 6.38 ¥ 53.911
10+ $ 5.929 ¥ 50.1001
25+ $ 5.2812 ¥ 44.6261
50+ $ 4.9032 ¥ 41.432
100+ $ 4.5576 ¥ 38.5117
500+ $ 3.8115 ¥ 32.2072
1000+ $ 3.696 ¥ 31.2312
2500+ $ 3.129 ¥ 26.4401
库存: 895
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.75
