2908798

产品分类: 电流传感器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 电流变换器, 0 → 100A, 电流互感器型
供应商型号: PYA-2908798
供应商: 海外现货
标准整包数: 1

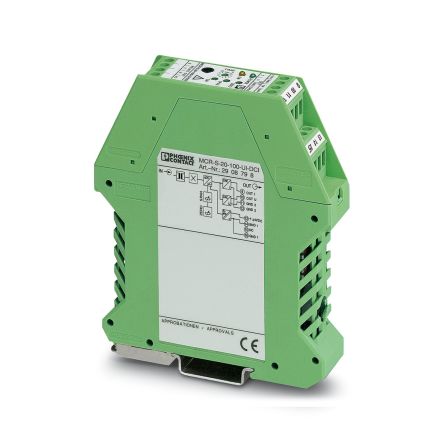

PHOENIX CONTACT 电流传感器 2908798

2908798概述

    电流转换器 MCR-S-20-100-UI-DCI 技术手册

    1. 产品简介


    电流转换器 MCR-S-20-100-UI-DCI 是一款高性能的多功能电流测量转换器,专为直接电流、交流电流及畸变电流的精确测量而设计。它可应用于各种工业自动化控制系统中,如工厂自动化、过程控制、能源管理等领域。此产品支持编程和配置,能有效提升系统的灵活性和可靠性。

    2. 技术参数


    - 输入电流范围: 0 A AC 到 100 A AC(±100 A DC)
    - 操作阈值: 1%(测量范围额定值的100 A)
    - 最小输入电流设置范围: 0 A 到 19 A
    - 最大输入电流设置范围: 0 A 到 100 A
    - 频率测量范围: 15 Hz 到 400 Hz
    - 过载能力: 根据通过的导体情况而定
    - 浪涌强度: 根据通过的导体情况而定
    - 输出信号:
    - 电压输出: 0 V 到 10 V, 5 V 到 1 V, 5 V 到 -5 V, 2 V 到 10 V, -10 V 到 10 V, 0 V 到 5 V, 1 V 到 5 V, -5 V 到 5 V, 10 V 到 0 V, 10 V 到 2 V, 10 V 到 -10 V, 5 V 到 0 V
    - 电流输出: 0 mA 到 20 mA, 4 mA 到 20 mA, 20 mA 到 0 mA, 20 mA 到 4 mA
    - 电源供应: 20 V DC 到 30 V DC
    - 最大电流消耗: 小于 40 mA(无负载)
    - 环境条件:
    - 工作温度: -20°C 到 60°C
    - 存储/运输温度: -40°C 到 85°C
    - 最大海拔高度: 小于 2000 米
    - 安装尺寸:
    - 宽度: 22.5 毫米
    - 高度: 99 毫米
    - 深度: 114.5 毫米
    - 一般特性:
    - 最大传输误差: 小于 0.5%(额定条件下)
    - 温度系数: 典型小于 0.025%/K
    - 状态显示: 绿色 LED

    3. 产品特点和优势


    - 高精度测量: 可以准确测量直流、交流和畸变电流,适合复杂的电力系统监控。
    - 灵活配置: 支持通过编程和配置进行自定义设置,满足不同应用需求。
    - 高可靠性: 设计符合电磁兼容性标准,确保在严苛环境下正常工作。
    - 多种输出选择: 提供多种电压和电流输出选项,适用于多种下游设备。
    - 易于安装和维护: 采用螺纹连接方式,支持不同的导线规格,便于现场安装。

    4. 应用案例和使用建议


    - 应用案例: 在钢铁厂自动化系统中,用于实时监测电机电流以提高效率和安全;在风力发电站中,用于监测风机运行状态。
    - 使用建议: 在安装时,需根据实际电流范围进行合理配置,避免过载。同时,在复杂电力环境中使用时,应考虑屏蔽措施以减少干扰。

    5. 兼容性和支持


    - 兼容性: 与多种类型的电源和传感器兼容,适用于多种电气工程系统。
    - 厂商支持: 提供全面的技术支持和售后服务,包括在线文档和电话咨询。

    6. 常见问题与解决方案


    - 问题: 如何配置输入电流范围?
    - 解决办法: 通过软件工具进行配置,具体方法参见用户手册。
    - 问题: 电流输出不稳定怎么办?
    - 解决办法: 检查电源供电情况和电缆连接,确保接地良好。

    7. 总结和推荐


    电流转换器 MCR-S-20-100-UI-DCI 是一款具备高精度测量、灵活配置和广泛适用性的优质电流测量设备。其出色的抗干扰能力和丰富的输出选项使其成为工业自动化领域不可或缺的一部分。强烈推荐用于需要高精度电流监测的各类场合。

2908798参数

参数
响应时间 -
灵敏度 -
线性度 -
检测电流 -
最大供电电流 -
最小工作供电电压 20V
输出类型 -
最大工作供电电压 30V
精度 -
磁类型 -

2908798厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2908798数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 电流传感器 PHOENIX CONTACT 2908798 2908798数据手册

2908798封装设计

查看详情并下载
Symbol
Footprint
3D Model
