2798789

产品分类: 端子 - 其他
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,参考电位端子,USLKG4BK/BK,菲尼克斯 端子排, USLKG 4 BK/BK系列, 单层, 黑色, 螺钉拧紧端接
供应商型号: Q-2798789
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 端子 - 其他 2798789

2798789概述


    产品简介

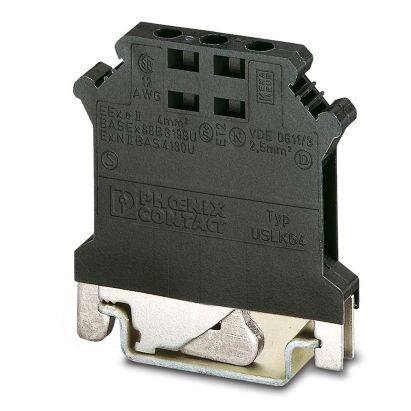

    USLKG 4 BK/BK参考接地端子块
    USLKG 4 BK/BK是一款由PHOENIX CONTACT公司生产的参考接地端子块。它主要用于将电路与地线连接,确保电流安全地流向地面。该产品广泛应用于工业自动化、电力系统、通信设备以及其他需要可靠接地的场合。

    技术参数


    以下是USLKG 4 BK/BK的技术规格和性能参数:
    - 额定冲击电压:8.00 kV
    - 导体横截面积(绞合)最小值:0.20 mm²
    - 导体横截面积(绞合)最大值:4.00 mm²
    - 导体横截面积(实心)最小值:0.20 mm²
    - 导体横截面积(实心)最大值:4.00 mm²
    - AWG/kcmil导体横截面积最小值:24
    - AWG/kcmil导体横截面积最大值:12
    - 带塑料套管的绞合导体横截面积最小值:0.25 mm²
    - 带塑料套管的绞合导体横截面积最大值:2.5 mm²
    - 不带塑料套管的绞合导体横截面积最小值:0.25 mm²
    - 不带塑料套管的绞合导体横截面积最大值:1.5 mm²
    - 同截面绞合导体最小值:0.20 mm²
    - 同截面绞合导体最大值:1.00 mm²
    - 同截面实心导体最小值:0.20 mm²
    - 同截面实心导体最大值:1.50 mm²
    - 不带塑料套管的同截面绞合导体最小值:0.25 mm²
    - 不带塑料套管的同截面绞合导体最大值:1.5 mm²
    - 剥线长度:9 mm
    - 螺纹规格:M3
    - 紧固扭矩最小值:0.6 Nm
    - 紧固扭矩最大值:0.80 Nm
    - 长度:42.5 mm
    - 宽度:6.2 mm
    - 高度(NS 32):52 mm
    - 高度(NS 35/15):54.5 mm
    - 高度(NS 35/7.5):47 mm

    产品特点和优势


    USLKG 4 BK/BK具有以下独特功能和优势:
    - 额定冲击电压高:可以承受高达8.00 kV的冲击电压,确保在恶劣环境下仍能正常工作。
    - 多种导体横截面积适应性强:能够满足不同规格导体的需求,适用于各种应用场景。
    - 高可靠性:通过GOST认证,符合RoHS标准,确保产品质量和环保要求。
    - 紧凑设计:体积小巧,便于安装在有限空间内。

    应用案例和使用建议


    应用案例:
    - 在工业自动化设备中,作为电机或传感器的接地端子,确保电路安全接地。
    - 在配电柜中,作为主接地点,提供可靠的接地路径。
    使用建议:
    - 安装前需确保导体正确剥离并压上合适的端子。
    - 紧固时注意使用正确的紧固扭矩,避免过松或过紧导致接触不良或损坏端子。
    - 定期检查接地连接,确保其始终处于良好状态。

    兼容性和支持


    USLKG 4 BK/BK端子块适用于符合NS 32或NS 35/7.5安装标准的设备。PHOENIX CONTACT提供了详尽的用户文档和技术支持,帮助用户快速了解产品特性和使用方法。

    常见问题与解决方案


    - 问题1:端子紧固时难以拧紧?
    - 解决方案:确保使用正确规格的螺丝刀,并按照规定的紧固扭矩进行操作。
    - 问题2:端子接触不良?
    - 解决方案:检查导体是否正确剥离,并确保导体末端已压上合适的端子。
    - 问题3:端子无法插入插座?
    - 解决方案:确认端子与插座的型号匹配,且插入方向正确。

    总结和推荐


    总体而言,USLKG 4 BK/BK是一款高性能、多功能的参考接地端子块。它以其高可靠性、广泛的适用性和详细的用户支持,成为众多工业自动化和电力系统中的首选产品。对于需要稳定接地解决方案的应用场合,强烈推荐使用此产品。

2798789参数

参数
零件状态 在售
包装方式 散装

2798789厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2798789数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 其他 PHOENIX CONTACT 2798789 2798789数据手册

2798789封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 62.2404
500+ ¥ 61.6896
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 3112.02
