3210664

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,SP-H2,5/6,菲尼克斯 接线端子插头, 终端插件, SP-H 2.5/ 6系列, 用于Din 导轨
供应商型号: Q-3210664
供应商: 期货订购
标准整包数: 25

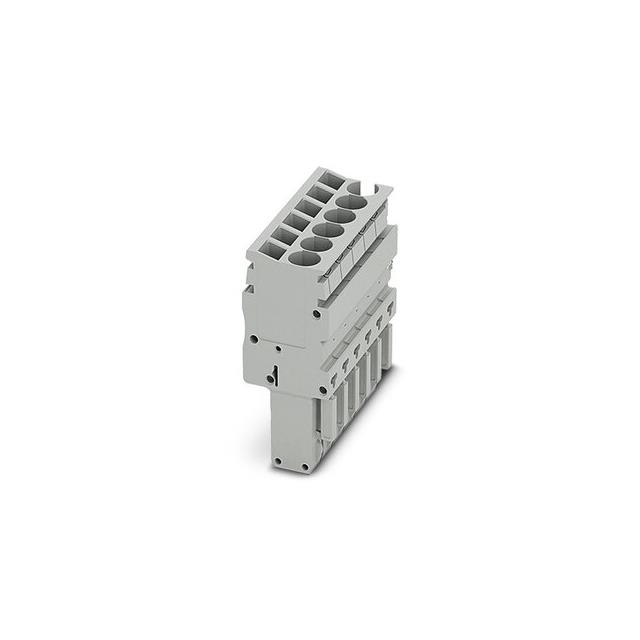

PHOENIX CONTACT 插接式连接器 3210664

3210664概述


    产品简介


    SP-H 2,5/ 6 连接器
    产品类型:弹簧夹连接器
    主要功能:用于电力传输的连接与接线
    应用领域:广泛应用于工业自动化、建筑设施、机械设备等领域

    技术参数


    - 尺寸:宽度 31.2 mm,长度 15.8 mm,高度 39 mm
    - 最大载流能力:24 A(在导线截面积为 2.5 mm² 的情况下)
    - 额定浪涌电压:6 kV
    - 污染等级:3级
    - 绝缘材料组:I组
    - 符合标准:IEC 61984
    - 额定电流:24 A
    - 额定电压:500 V
    - 接线端子数量:6个
    - 导体截面积:实心导体 0.08 mm² - 4 mm²;绞合导体 0.08 mm² - 2.5 mm²
    - AWG 导线范围:28 - 12
    - 可同时连接两个相同截面导线的最大值:0.5 mm²

    产品特点和优势


    - 弹簧夹连接技术:提供稳定的连接并确保长期可靠的工作性能。
    - 高载流能力:24 A 的载流能力足以满足大多数应用场景的需求。
    - 广泛适用性:支持多种导线规格,适用范围广。
    - 环保耐用:采用 IEC 61984 标准设计,确保了其在恶劣环境下的使用寿命。
    - 良好的兼容性:可搭配不同类型的附件,提升安装灵活性和便捷性。

    应用案例和使用建议


    应用案例:SP-H 2,5/ 6 连接器广泛应用于工业控制柜、配电系统和大型机械装备中。例如,在工厂自动化设备中,它可用于实现复杂的电力连接和信号传输。
    使用建议:
    - 正确的导线准备:根据手册建议,正确剥除导线,使用合适的导线夹具。
    - 选择合适的附件:根据具体需求选择适合的配件,如适配器、护套等。
    - 确保稳固安装:连接前确认所有配件就位,并检查连接后是否有松动现象。

    兼容性和支持


    - 兼容性:该连接器与多种电缆直径和截面积相匹配,能够配合不同规格的导线使用。
    - 厂商支持:PHOENIX CONTACT 提供全面的技术支持和售后服务,确保用户能够顺利安装和使用该产品。

    常见问题与解决方案


    - Q1:如何正确剥除导线?
    - A1:严格按照制造商建议的长度进行剥线,使用专用工具以避免损坏导线。

    - Q2:如何测试连接可靠性?
    - A2:使用 PHOENIX CONTACT 提供的测试插件进行定期检测,确保连接可靠。
    - Q3:是否需要添加额外的保护措施?
    - A3:建议在户外或特殊环境下使用时,加装防护罩以防止意外损伤。

    总结和推荐


    综上所述,SP-H 2,5/ 6 连接器凭借其出色的载流能力和广泛的适用性,特别适用于工业自动化、建筑设施及机械工程领域。对于需要高性能连接解决方案的应用,这款连接器是一个值得推荐的选择。其可靠的连接技术和多样化的兼容性使其成为众多应用场景的理想之选。

3210664参数

参数
长*宽*高 15.8mm*31.2mm*39mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3210664厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3210664数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3210664 3210664数据手册

3210664封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 24.408
250+ ¥ 24.192
库存: 2500
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 610.2
直接购买
加入购物车
