3071352

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: PYA-3071352
供应商: 海外现货
标准整包数: 5
PHOENIX CONTACT 接线板-专用 3071352

3071352概述


    产品简介

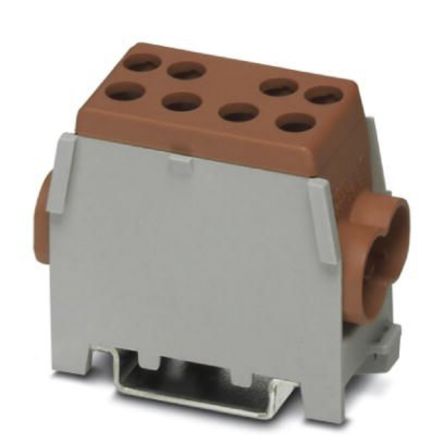

    Trunk Line Branch Terminal (型号:UDB 2X35/25 BN) - 3071352
    该产品属于分支终端设备,主要应用于电力系统的主供应电缆的分路。其基本功能是通过简单的电压拾取来实现主供应电缆的分线。该终端符合DIN VDE 0603-2/EN 60998-1标准,适用于各种电力系统应用。

    技术参数


    - 额定电压:400V(最大1000V)
    - 额定电流:125A
    - 设计等级:III类
    - 污染等级:3级
    - 绝缘材料:PA(聚酰胺),符合UL 94 V0标准
    - 浪涌耐压:8kV
    - 最大负载电流:125A
    - 绝缘材料等级:I级
    - 最大功率耗散:4.06W
    - 宽度:27mm
    - 长度:55mm
    - 高度(NS 35/7.5):46mm
    - 高度(NS 35/15):53.5mm
    - 接线方式:螺钉连接
    - 螺纹尺寸:M6/M8
    - 最大紧固扭矩:4Nm
    - 最小导体截面(硬导体):10mm²
    - 最大导体截面(硬导体):35mm²
    - 导体截面范围(柔性导体):10mm²至25mm²

    产品特点和优势


    - 简单电压拾取:易于实现主供应电缆的分线,方便现场操作。
    - 高安全性:符合DIN VDE 0603-2/EN 60998-1标准,确保可靠的安全性能。
    - 高效散热:采用PA材料作为绝缘材料,并具有高阻燃等级,有效提高产品的安全性和可靠性。
    - 广泛的应用场景:适用于电力系统的多种应用场景,如建筑、工业和电力系统。

    应用案例和使用建议


    应用场景:
    该终端主要用于电力系统的主供应电缆的分线,例如在建筑物内部配电箱中进行电缆的分支处理。
    使用建议:
    - 导体准备:使用合适的端子套管以确保良好的电接触,特别是在使用柔性导体时。
    - 紧固扭矩:严格按照技术手册中的规定扭矩值进行紧固,避免过紧或过松,以免影响电气连接的稳定性。
    - 电缆管理:合理规划电缆的走向和布局,以减少电磁干扰并提高系统的整体效率。

    兼容性和支持


    该产品可与其他标准的35mm²导线终端连接件兼容。制造商提供了详尽的技术支持和维护信息,确保用户能够快速有效地解决问题。

    常见问题与解决方案


    Q1:如何正确紧固螺钉?
    A1:应按照技术手册中规定的4Nm扭矩值进行紧固。过紧可能导致损坏,过松则可能引起松动和故障。
    Q2:导体截面选择不当时会发生什么?
    A2:如果选择过小的导体截面,会导致电流过大时产生过热;如果选择过大的导体截面,则可能无法充分利用连接件的容量,造成浪费。

    总结和推荐


    综上所述,Trunk Line Branch Terminal (型号:UDB 2X35/25 BN) 是一款高可靠性和高安全性的电力系统分支终端设备。其独特的设计和出色的性能使其在电力系统应用中表现出色。我们强烈推荐这款产品给需要进行主供应电缆分线的工程和应用场合。

3071352参数

参数
长*宽*高 55mm*27mm*46mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售

3071352厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3071352数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3071352 3071352数据手册

3071352封装设计

查看详情并下载
Symbol
Footprint
3D Model
