1620077

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: Push-Twist,Receptacle Housing 9pin Gadolinium-Zinc 导线安装,自由悬挂,通孔安装
供应商型号: 2561422
供应商: 海外现货
标准整包数: 1

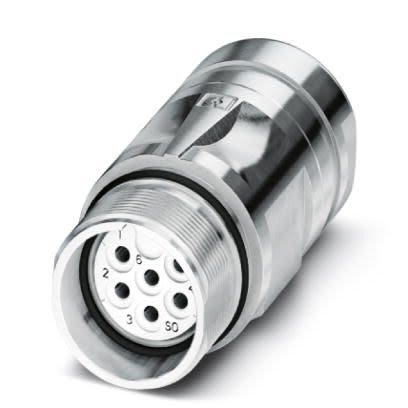

PHOENIX CONTACT 圆形连接器 1620077

1620077概述


    产品简介


    本文介绍了名为“耦合连接器”(Coupler Connector)的产品——型号为CA-09S1N8A9007(产品编号1620077)。这款电子元器件主要用于实现电路的可靠连接,特别是在信号传输过程中需要电磁兼容(EMC)保护的应用场景。其主要功能包括信号的传输、防护及组装的便捷性。该耦合连接器广泛应用于工业自动化、交通运输、能源分配以及各类控制系统的连接需求中。

    技术参数


    该耦合连接器的主要技术参数如下:
    - 屏蔽性:是
    - 连接方式:SPEEDCON锁定机制
    - 接口类型:M23
    - 触点位置数:9个(8+1)
    - 接触类型:插孔型
    - 连接方法:压接
    - 电缆直径范围:6 mm至10 mm
    - 环境温度范围:-40°C至125°C
    - 绝缘体材料:PA 66
    - 额定电压:300 V
    - 接触直径:动力接触2 mm,信号接触1 mm
    - 额定电流:动力接触8 A(25°C),信号接触20 A(25°C)
    - 防护等级:IP67
    - 螺纹类型:M23
    - 密封材料:丁腈橡胶(NBR)

    产品特点和优势


    该耦合连接器具有以下几个显著特点和优势:
    - 安全可靠的现场应用:由于具有高防护等级(IP67),可在复杂环境中稳定工作。
    - 灵活的现场组装能力:采用压接连接方式,便于在现场进行快速、可靠的组装。
    - 强大的电磁兼容性(EMC):确保信号传输过程中的抗干扰性能,提高系统的可靠性。
    - 耐振动和温度:压接连接设计使得产品在面对剧烈振动和极端温度变化时仍能保持稳定。

    应用案例和使用建议


    应用案例:
    此耦合连接器适用于多个领域,如工业控制系统中的传感器和执行器之间的连接。例如,在自动化生产线中,该连接器可以连接不同工位间的信号线,保证信号传输的连续性和稳定性。
    使用建议:
    - 在安装前,务必确保电缆直径符合连接器的要求范围(6 mm至10 mm)。
    - 遵循制造商提供的安装指南,正确执行压接操作以保证连接器的稳固性。
    - 考虑到温度波动较大的工作环境,应选择合适的密封材料(NBR)来提高产品的耐用性和密封效果。

    兼容性和支持


    该产品可以与其他标准M23连接器配合使用,从而与多种电气设备和系统相兼容。制造商提供详尽的技术文档和支持服务,包括安装指导、故障排除和技术咨询。购买后,用户可通过制造商网站获取最新产品信息及技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接松动 | 确保按照正确的压接步骤进行安装,并检查是否有损坏或磨损的部件。 |
    | 无法达到预期电流 | 检查连接器是否被正确安装,确保所有接触点无污渍或腐蚀。 |
    | 信号传输质量差 | 验证电缆直径是否符合要求,并确认连接器的电磁兼容性(EMC)是否良好。 |

    总结和推荐


    综上所述,该耦合连接器凭借其优良的设计和高性能表现,特别适合于需要高可靠性的工业和自动化应用中。其独特的EMC保护、高防护等级以及方便的现场组装能力使其在市场上具备较强的竞争力。建议用户根据实际应用需求选择合适的产品版本,并严格遵循安装指导进行操作,以充分发挥其潜力。总体而言,该产品值得推荐给需要高质量信号传输解决方案的用户。

1620077参数

参数
外壳材料 Gadolinium-Zinc
针脚数 9pin
触头镀层 - 配接 -
类型 Push-Twist,Receptacle Housing
颜色 -
端接 -
额定电流 -
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1620077厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1620077数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1620077 1620077数据手册
