1975833

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,IPC16/4-STGF-10,16,
供应商型号: 277-11520-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 1975833

1975833概述

    IPC 16/4-STGF-10.16 印刷电路板连接器技术手册

    产品简介

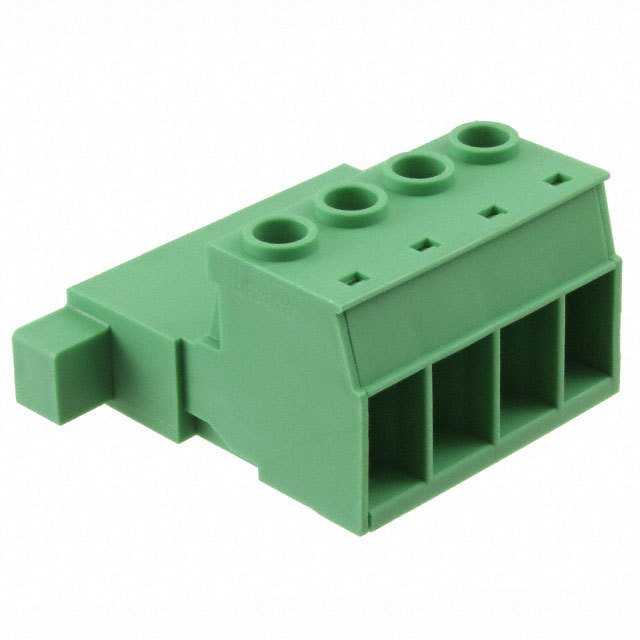

    IPC 16/4-STGF-10.16 是一款由德国菲尼克斯(Phoenix Contact)公司生产的印刷电路板连接器。此连接器主要用于工业自动化、电力系统及通信设备等领域,具有卓越的电气特性和可靠的机械性能。其额定电流高达76安培,额定电压可达1000伏特,能够满足高负载和高可靠性要求的应用场景。

    技术参数


    - 额定电流: 76 A
    - 额定电压: 1000 V (III/2), 8 kV (III/3)
    - 接触位数: 4 位
    - 导体截面积: 0.75 mm² 到 16 mm²
    - 插针间距: 10.16 mm
    - 颜色: 绿色
    - 绝缘材料: 聚酰胺(PA),阻燃等级为UL 94 V0
    - 紧固扭矩: 最小 1.7 Nm,最大 1.8 Nm
    - 认证: UL、cUL、SEV、CCA、EAC 和 IECEE CB 方案

    产品特点和优势


    - 无限电压认证: 获得UL 600 V无限制电压认证,满足多种安全标准。
    - 增强的振动防护: 通过螺纹法兰插件(STGF)提高抗振动能力。
    - 灵活的安装方式: 适用于自由悬挂电缆或连接器的倒置式IPC 16插头,带针式触点。

    应用案例和使用建议


    IPC 16/4-STGF-10.16 常用于大型工业控制系统和电力分配系统中,例如风力发电站、变电站和数据中心。实际应用中,它能够处理高电流负荷,同时保持良好的电气性能。为了确保最佳性能,建议在连接电缆时严格按照规定的紧固扭矩进行操作,并定期检查连接器的状态以避免松动和腐蚀问题。

    兼容性和支持


    IPC 16/4-STGF-16 连接器与菲尼克斯公司的其他PCB连接器具有良好的兼容性,可以方便地集成到现有系统中。制造商提供详细的用户文档和技术支持,包括在线资源和现场服务。

    常见问题与解决方案


    1. 问: 连接器出现松动怎么办?
    答: 确保按照规范拧紧螺丝,如仍存在问题,请联系技术支持或更换新的连接器。
    2. 问: 如何确保电气性能稳定?
    答: 在安装过程中仔细校准,定期检查并清洁触点以确保良好的电气接触。
    3. 问: 导体跨截面积选择不当会有什么影响?
    答: 可能导致过热或电气故障。请根据实际需要选择合适的导体截面积。

    总结和推荐


    综上所述,IPC 16/4-STGF-10.16 印刷电路板连接器是一款高性能、高可靠性的连接器产品。其广泛应用于高要求的工业环境中,并具备多项关键技术和优势。对于需要处理大电流和高电压的工业自动化项目,我们强烈推荐使用该产品。确保按照制造商的要求正确安装和维护,可以最大限度地发挥其性能和延长使用寿命。

1975833参数

参数
长*宽*高 44.1mm*42.48mm*27.8mm
安装方式 自由悬挂,螺纹安装
零件状态 在售
包装方式 散装

1975833厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1975833数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1975833 1975833数据手册

1975833封装设计

查看详情并下载
Symbol
Footprint
3D Model
