首页  >  产品百科  >  3045091

3045091

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,UT2,5GN,菲尼克斯 直通式接线端子 , UT 2.5 GN系列, 单层, 绿色, 螺钉端接, 24A
供应商型号: 8043165
供应商: 欧时
标准整包数: 50

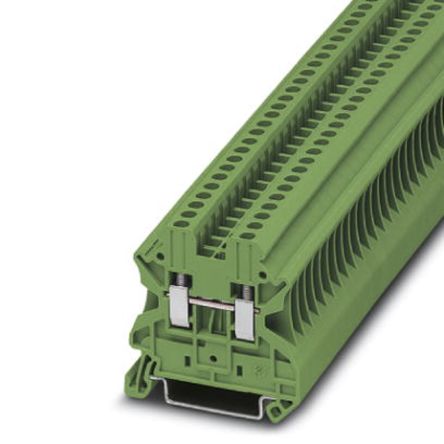

PHOENIX CONTACT 端子 - 线对板端子 3045091

3045091概述

    电子元器件产品技术手册:UT 2,5 GN

    产品简介

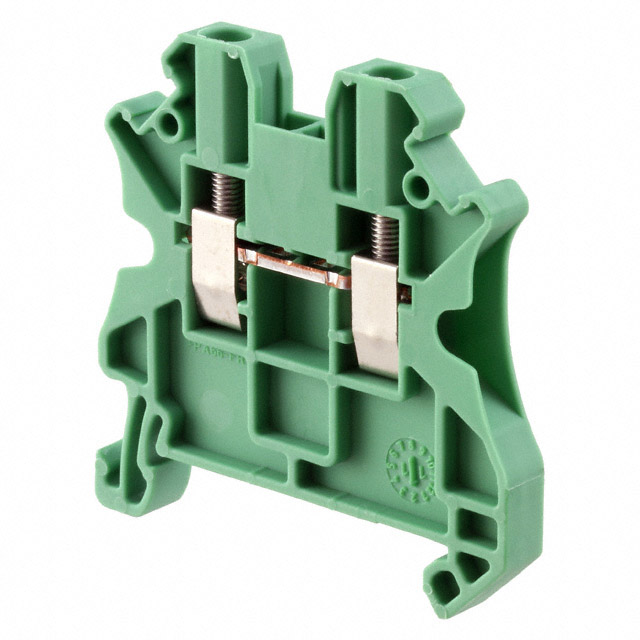

    UT 2,5 GN 是一款由 PHOENIX CONTACT 生产的终端块,属于螺钉连接型模块化终端产品。该产品广泛应用于工业控制和自动化系统中,适用于需要可靠、高效的电气连接的应用场景。其主要功能是实现导线与电路板之间的安全连接,确保系统运行的稳定性和安全性。

    技术参数


    - 颜色: 绿色
    - 连接方式: 螺钉连接
    - 导线截面积: 固体导线:0.14 mm² 至 4 mm²;绞合导线:0.14 mm² 至 4 mm²(带或不带塑料套)
    - 导线规格: AWG 26 至 AWG 12
    - 宽度: 5.2 mm
    - 安装方式: 导轨式安装,适用于 NS 35/7.5 和 NS 35/15 导轨
    - 绝缘材料: 聚酰胺(PA)
    - 阻燃等级: 按照 UL 94 标准达到 V0 级别
    - 最大载流能力: 32 A(使用 4 mm² 导线时)
    - 额定冲击电压: 8 kV
    - 污染等级: 3 级
    - 冲击电压类别: III 类
    - 绝缘材料组: I 组
    - 连接标准: 符合 IEC 60947-7-1 标准
    - 额定电流: 24 A
    - 额定电压: 1000 V
    - 端子条长度: 47.7 mm
    - 高度: 47.5 mm(安装在 NS 35/7.5 导轨上);55 mm(安装在 NS 35/15 导轨上)

    产品特点和优势


    - 高强度绝缘材料: 使用聚酰胺作为绝缘材料,确保高阻燃性能和机械强度。
    - 宽适用范围: 支持广泛的导线规格,从 0.14 mm² 到 4 mm²,适用于不同应用需求。
    - 可靠的螺钉连接: 采用螺钉连接方式,确保导线连接的稳定性和可靠性。
    - 广泛的认证: 通过多种认证,如 CB、CSA、CUL、DNV、UL 和 VDE-PZI,证明其在多个国际标准下的合规性。
    - 灵活的安装方式: 可以安装在 NS 35/7.5 和 NS 35/15 导轨上,提供更广泛的适用性。

    应用案例和使用建议


    UT 2,5 GN 适用于各种工业控制系统和自动化系统中的电气连接。例如,在工厂自动化中,用于连接传感器、执行器和 PLC 控制系统之间的信号传输。为确保最佳使用效果,建议遵循以下几点:
    - 导线选择: 根据实际电流负载选择合适的导线截面积,确保连接的可靠性和稳定性。
    - 安装位置: 选择合适的位置安装导轨,避免因空间限制导致连接不稳定。
    - 维护检查: 定期检查连接处是否有松动或磨损情况,及时进行维护和更换。

    兼容性和支持


    UT 2,5 GN 可以与 PHOENIX CONTACT 的其他配件兼容,例如 ATP-UT 分隔板、CLIPFIX 35-5 终端条末端支架、D-UT 2,5/10 封盖等。这些配件能够进一步提升系统的完整性和功能性。此外,PHOENIX CONTACT 提供全面的技术支持和售后服务,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接处出现松动 | 确保螺钉紧固力矩在 0.6 Nm 至 0.8 Nm 范围内,定期检查并重新紧固螺钉 |
    | 导线断裂 | 使用适当尺寸的压接套管和绝缘套管保护导线 |

    总结和推荐


    UT 2,5 GN 是一款高质量的模块化终端块,具备广泛的应用范围和卓越的性能。它具有可靠、稳定的连接能力和多方面的认证保障,适用于各类工业自动化和控制系统。强烈推荐在需要高效、可靠的电气连接场合使用该产品。

3045091参数

参数
长*宽*高 47.7mm*5.2mm*5.2mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3045091厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3045091数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3045091 3045091数据手册
