1521287

产品分类: 圆形连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,SACC-MINMS-3CON-PG9,连接器,Phoenix Contact 圆形连接器, 3芯
供应商型号: 277-13360-ND
供应商: Digi-Key
标准整包数: 1

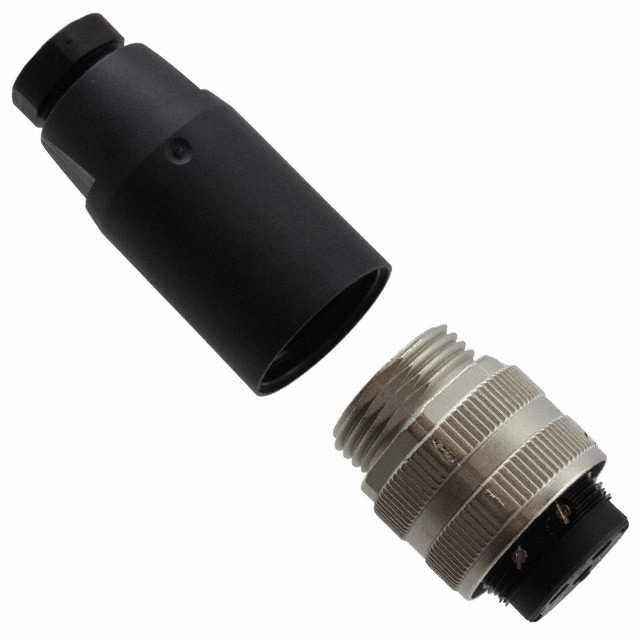

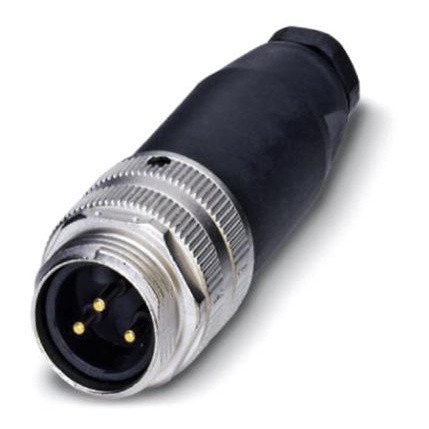

PHOENIX CONTACT 圆形连接器 1521287

1521287概述

    # Phoenix Contact SACC-MINMS-3CON-PG 9 连接器技术手册

    产品简介


    SACC-MINMS-3CON-PG 9 是一款通用型3位连接器,适用于现场安装。它采用了直式7/8"-UNF螺纹接口,A编码设计,并采用螺钉连接方式。外壳材料为锌合金压铸,表面镍镀处理。其电缆夹套PG9可适用于外部电缆直径6mm至8mm的范围,适用于多种导线和电缆类型。

    技术参数


    基本规格
    - 直径:27mm
    - 长度:83mm
    - 电缆外部直径:6mm 至 8mm
    - 裸露护套剥线长度:30mm
    - 单个导线剥线长度:7mm
    - 允许弯曲半径:参见手册中的相关说明
    电气规格
    - 额定电流(40°C):12A
    - 额定电压:300V AC / DC
    - 位置数量:3
    - 绝缘电阻:≥ 100MΩ
    - 电缆横截面积:0.34mm² 至 1.5mm²(带或不带套管)
    - 导线规格:AWG 22 至 16(带或不带套管)
    环境条件
    - 工作温度范围:-25°C 至 85°C
    - 防护等级:IP67
    - 插拔寿命:≥ 100次
    - 紧固扭矩:0.8Nm(7/8”连接器)、0.4Nm(端子块)、0.8Nm至1Nm(压力螺钉)

    产品特点和优势


    - 安全性高:具有IP67防护等级,适用于各种恶劣环境。
    - 灵活性强:支持现场安装,方便现场布线。
    - 连接可靠:采用螺钉连接技术,适用广泛的不同导线类型。
    - 耐高温和抗冲击:能够在极端条件下保持良好的性能。
    - 高可靠性:经过大量插拔测试,保证长期使用的稳定性。

    应用案例和使用建议


    该连接器适用于自动化控制系统、工业机器人、机床等领域。以下是一些实际应用案例:
    - 自动化生产线中的传感器和执行器之间的连接。
    - 工业机器人关节处的动力传输和信号传输。
    使用建议:
    - 在安装过程中注意观察弯曲半径,避免过高的弯曲力导致防护等级下降。
    - 使用电缆夹具减轻机械负载,保护连接器不受过度拉扯。

    兼容性和支持


    - 与标准CUL兼容,满足各种认证要求。
    - 支持UL和EAC认证,适用于全球范围内的应用。
    - 详细认证信息请参阅下载文档中的制造商声明。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接器接触不良 | 检查剥线长度是否正确,确保所有连接部位干净且无损伤。 |
    | 连接器受力过大 | 安装时适当使用电缆夹具,避免过度拉扯。 |
    | 导电性能差 | 清洁连接面,检查导体与连接器的接触情况。 |

    总结和推荐


    SACC-MINMS-3CON-PG 9 连接器以其高可靠性和灵活的应用特性,在自动化控制系统中表现出色。无论是防护等级还是连接性能都达到了行业领先水平,适用于各类工业环境。推荐在需要高可靠性连接器的场合使用此款产品。

1521287参数

参数
针脚数 3pin
触头镀层 - 配接
类型 公引脚,插头
颜色 银色,黑色
端接 -
额定电流 12A
外壳材料 ZincDie-casting
长*宽*高 83mm(长度)
安装方式 自由悬挂,螺纹安装
零件状态 在售

1521287厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1521287数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 圆形连接器 PHOENIX CONTACT 1521287 1521287数据手册

1521287封装设计

查看详情并下载
Symbol
Footprint
3D Model
