3212549

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,PP-H1,5/S/5,Phoenix Contact 插入块, 3.5mm节距, 插入式
供应商型号: 3212549
供应商: 国内现货
标准整包数: 1

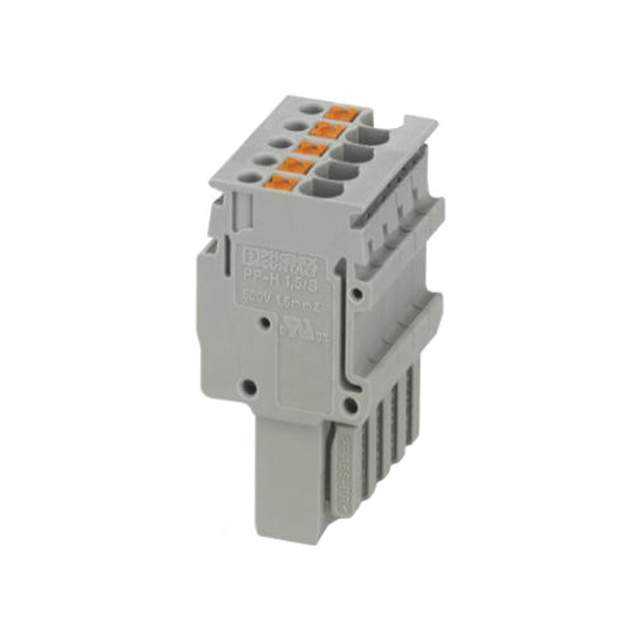

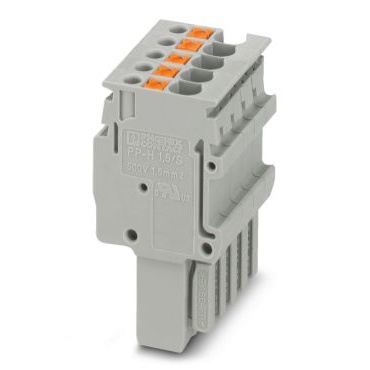

PHOENIX CONTACT 插接式连接器 3212549

3212549概述


    产品简介


    产品名称: PP-H 1,5/S/5 插座
    产品类型: 推入式连接器
    主要功能: 提供安全可靠的电气连接,适用于多种工业应用。
    应用领域: 铁路行业、机械制造、工厂自动化等领域。

    技术参数


    - 额定电压(UN): 500 V
    - 额定电流(IN): 17.5 A(注意降额使用)
    - 最大负载电流: 17.5 A(1.5 mm² 导线截面积)
    - 接线方式: 推入式连接
    - 导线截面积范围: 固体导线:0.14 mm² 至 1.5 mm²;柔性导线:0.14 mm² 至 1.5 mm²
    - AWG 范围: 26 至 14
    - 宽度(Width): 17.5 mm
    - 长度(Length): 16.5 mm
    - 高度(Height): 31.3 mm
    - 材料等级: 环氧树脂(PA),阻燃等级 UL 94 V0
    - 绝缘材料温度指数: 130°C
    - 静态绝缘材料应用温度: -60°C
    - 过电压类别: III 类
    - 污染等级: 3 级

    产品特点和优势


    1. 大表面标签选项: 可以方便地进行标记,便于识别和管理。
    2. 推入式技术: 自装式推入技术,提供灵活且可靠的连接解决方案。
    3. 铁路应用测试合格: 通过严格的铁路应用测试,确保在高要求环境中可靠工作。
    4. 环境适应性: 具有优秀的防火和烟气毒性指标,符合多项国际标准如 NF F16-101, DIN EN 45545-2 等。

    应用案例和使用建议


    应用案例: 该插座广泛应用于铁路车辆、工厂自动化设备及机械制造系统中,为复杂的电力传输系统提供可靠连接。例如,在地铁列车内部电气系统的布线中,可以将该插座用于高压电力连接。
    使用建议:
    - 确保所有接线均符合标准要求(如 IEC 61984),并注意最大负载电流的限制。
    - 在安装时,务必按照手册中的指引操作,避免错误接线导致的安全隐患。
    - 定期检查连接点,确保连接稳固,防止因松动引发故障。

    兼容性和支持


    - 兼容性: 该插座可与其他标准导线和相关电气组件配套使用。
    - 支持和维护: Phoenix Contact 提供详尽的技术文档和支持服务,用户可以通过官方网站获取最新资料和技术支持。

    常见问题与解决方案


    1. 问题: 导线无法牢固插入。
    - 解决方案: 检查导线截面积是否在允许范围内,确保导线截面无损伤,并正确剥除绝缘层。
    2. 问题: 连接器发热。
    - 解决方案: 确认电流不超过额定值,检查连接处是否有松动,并重新紧固连接。
    3. 问题: 插座外观损坏。
    - 解决方案: 检查插座是否符合运输和储存条件,若发现损坏需及时更换。

    总结和推荐


    PP-H 1,5/S/5 插座是一款性能优越、可靠性高的电子元件,特别适合于铁路、机械制造和工厂自动化等领域的高要求应用场景。其坚固耐用的设计和丰富的认证使其成为许多严苛环境下理想的电气连接解决方案。建议用户在安装和使用过程中严格遵守技术手册的要求,以确保最佳效果和安全性。因此,我强烈推荐该产品给需要高质量电气连接的客户。

3212549参数

参数
长*宽*高 16.5mm*17.5mm*31.3mm
安装方式 压入式,弹簧安装,自由悬挂,螺纹安装
零件状态 在售
包装方式 散装

3212549厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3212549数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3212549 3212549数据手册

3212549封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 17.92
20+ ¥ 16.8
40+ ¥ 16.576
库存: 40
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 179.2
