3211937

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT

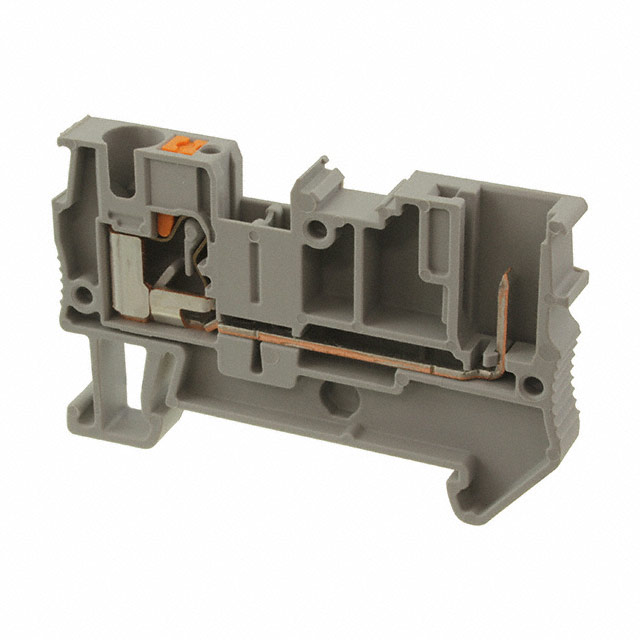

产品描述: 菲尼克斯,直通式接线端子,PT4/1P,菲尼克斯 直通式接线端子 , PT 4/1P系列, 单层, 灰色, 推入式端接, 32A
供应商型号: JY-3211937
供应商: 云汉优选
标准整包数: 1

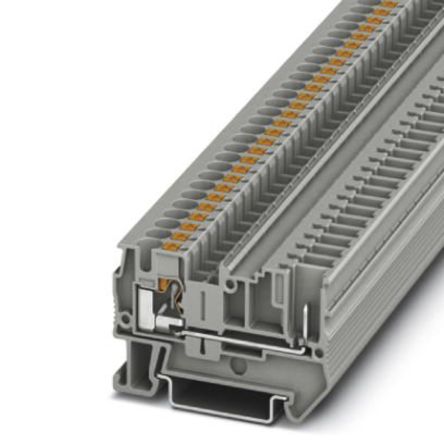

PHOENIX CONTACT 插接式连接器 3211937

3211937概述

    # Feed-through Terminal Block PT 4/1P 技术手册

    产品简介


    基本介绍
    PT 4/1P 是一款适用于铁路行业、机器制造和工厂工程领域的穿通型终端块。它具有额定电压为 800V,额定电流为 32A 的特性,采用插拔式连接方式。其紧凑的设计和前部连接方式使得它在狭小空间内依然能够方便安装。此产品具备优良的防火性能,并且经过了严格的测试以确保可靠性和耐用性。

    技术参数


    主要规格
    - 额定电压:800 V
    - 额定电流:32 A(适用于 6 mm² 导线)
    - 连接方法:Push-in / 插拔连接
    - 连接数量:2 个
    - 导线截面积范围:0.2 mm² - 6 mm²
    - AWG 范围:24 - 10
    - 宽度:6.2 mm
    - 颜色:灰色
    - 安装类型:NS 35/7.5 和 NS 35/15
    绩效与测试结果
    - 最大功率损耗:1.02 W
    - 冲击试验通过
    - 振动试验通过
    - 弯曲试验通过
    - 短路稳定性通过
    - 热测试通过
    - 相对绝缘材料温度指数:130°C

    产品特点和优势


    PT 4/1P 作为一款先进的穿通型终端块,具备多种独特的优势:
    - 简便接线:可无工具直接接线,适用于带有端子帽或实心导线的连接。
    - 紧凑设计:采用前接线方式,在狭窄空间内仍可灵活安装。
    - 测试连接:提供双功能轴内的测试连接点。
    - 铁路行业适用:已通过相关测试,适用于铁路行业。


    应用案例和使用建议


    应用场景
    - 铁路行业:符合铁路标准,适用于列车的电气布线。
    - 机器制造:广泛用于自动化设备和控制系统中。
    - 工厂工程:适用于各类工业控制面板和配电系统。
    使用建议
    - 安装位置:选择宽敞且便于操作的位置,以便于接线和维护。
    - 导线选择:根据实际负载需求选择合适的导线截面,确保安全可靠的连接。
    - 定期检查:为确保长期稳定运行,建议定期进行检查和维护。

    兼容性和支持


    PT 4/1P 可与多种类型的设备和部件兼容,包括导线、插拔工具等。此外,制造商提供了全面的技术支持和服务,包括产品培训、维修保养等。

    常见问题与解决方案


    问题1:如何正确连接导线?
    解决办法:先按照手册上的指示剥去适当的导线长度,然后将导线插入到指定的孔位中。如需进一步帮助,请联系客服。
    问题2:遇到短路情况怎么办?
    解决办法:检查电路是否有异常并修复,同时更换任何损坏的部件。
    问题3:怎样确保连接稳固?
    解决办法:检查接线口是否有松动,并确保使用正确的导线截面。必要时可以使用专用工具进行压紧处理。

    总结和推荐


    综上所述,PT 4/1P 以其便捷的接线方式、坚固的结构设计和广泛的适用性,在各种复杂的应用环境中表现出色。我们强烈推荐此款终端块,尤其适合需要高可靠性和安全性保障的应用场合。

3211937参数

参数
长*宽*高 56mm(长度)*6.2mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装,散装

3211937厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3211937数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3211937 3211937数据手册

3211937封装设计

查看详情并下载
Symbol
Footprint
3D Model
