1863314

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,MCVR1,5/3-STF-3,5,Phoenix Contact 3.5mm间距3p插拔式接线端子 插头, MCVR 1.5/ 3-STF-3.5系列, 320 V, 螺钉拧紧, 绿色
供应商型号: JY-1863314
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 1863314

1863314概述

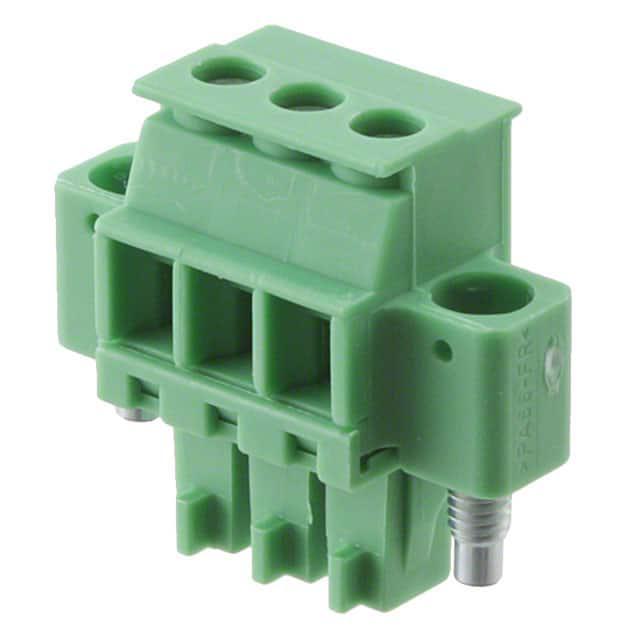

    # 高质量电子元器件技术手册:MCVR 1.5/3-STF-3.5 PCB连接器

    产品简介


    MCVR 1.5/3-STF-3.5是一款PCB连接器,适用于广泛的电子应用领域。该产品具备多种电气特性和机械性能,能够在各种苛刻环境中稳定运行。它被广泛应用于工业自动化、楼宇自动化以及汽车电子等领域。

    技术参数


    以下是MCVR 1.5/3-STF-3.5的主要技术规格:
    - 型号:MCVR 1.5/3-STF-3.5
    - 额定电压:160 V (III/2)
    - 最大额定电流:8 A
    - 导线截面积:1.5 mm²
    - 接触表面:锡镀层(Sn)
    - 连接方式:螺钉连接
    - 接触连接类型:插座型
    - 引脚数量:3个
    - 行数:1行
    - 包装方式:纸板包装
    - 颜色:绿色
    - 引脚间距:3.5 mm
    - 安装方式:螺丝固定
    - 紧固扭矩:0.3 Nm
    - 操作温度范围:-40 °C至100 °C(根据降额曲线)

    产品特点和优势


    唯一功能和优势
    - 全球通用的连接原理:采用广泛认可的连接机制,便于全球范围内使用。
    - 低温度升:由于具备较大的接触力,可显著降低连接时的温度升高。
    - 双导线连接能力:允许同时连接两个导线,提高布线灵活性。
    - 卓越的机械稳定性:螺丝固定法兰提供出色的机械稳定性。
    市场竞争力
    这款连接器具有优异的电气性能和机械稳定性,在严苛的工作环境下仍能保持稳定的表现。其广泛的应用场景使其在市场上具备很强的竞争优势。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:可用于连接各种传感器和执行器,确保数据传输的可靠性和安全性。
    - 楼宇自动化系统:适合于智能家居及楼宇自动化系统的布线需求,如智能照明系统。
    - 汽车电子系统:用于车身控制模块、动力传动系统等关键部件的连接。
    使用建议
    - 在选择导线时,请确保导线截面积符合1.5 mm²的要求。
    - 连接前,请确认导线正确插入并锁紧,以避免接触不良导致的故障。
    - 定期检查连接器的紧固情况,特别是在高振动环境中使用时。

    兼容性和支持


    MCVR 1.5/3-STF-3.5 PCB连接器兼容广泛的标准接口,如COMBICON MC 1.5系列。制造商提供详细的技术支持文档和客户服务热线,以帮助客户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. Q: 导线无法牢固连接怎么办?
    - A: 检查导线截面积是否符合要求,确保导线正确插入,并调整紧固扭矩至0.22 Nm到0.25 Nm之间。
    2. Q: 连接器接触不良如何解决?
    - A: 清理连接器内的异物,确保接触面干净,并重新紧固连接。
    3. Q: 为什么连接器在高温下容易出现故障?
    - A: 确保连接器工作在-40 °C至100 °C的温度范围内,并遵循适当的降额曲线进行设计。

    总结和推荐


    MCVR 1.5/3-STF-3.5是一款高性能的PCB连接器,具备优良的电气特性和机械稳定性。它在工业自动化、楼宇自动化和汽车电子等领域的广泛应用展示了其卓越的性能和可靠性。综上所述,我们强烈推荐此款产品用于需要高可靠性连接的场合。对于需要高效、安全连接的项目,选择MCVR 1.5/3-STF-3.5将是明智之选。

1863314参数

参数
长*宽*高 10.4mm*20.9mm*19.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1863314厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1863314数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1863314 1863314数据手册

1863314封装设计

查看详情并下载
Symbol
Footprint
3D Model
