1803060

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 导轨式接线端子排, MSTBVK 2.5/13-GF-5.08系列, 螺钉拧紧端接, 12A
供应商型号: 8809858
供应商: 海外现货
标准整包数: 50

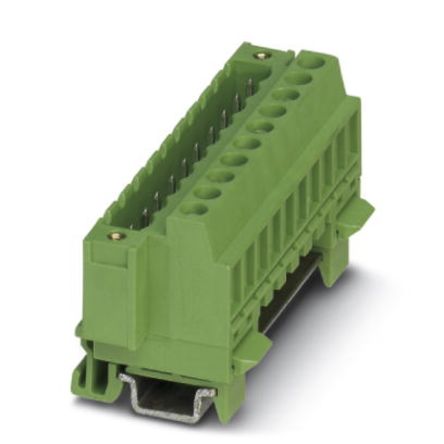

PHOENIX CONTACT 接线板-专用 1803060

1803060概述


    产品简介


    MSTBVK 2,5/13-GF-5,08 基座条
    产品类型:插件型基座条
    主要功能:用于连接导线和电路板,提供可靠的电气连接
    应用领域:适用于各种工业自动化系统、控制柜、通信设备等领域,尤其适合需要稳定、高效连接的应用场景

    技术参数


    - 基本规格
    - 额定电流:12 A
    - 额定电压(III/2):320 V
    - 电位数:13
    - 节距:5.08 mm
    - 连接方式:螺丝连接带张力套管
    - 颜色:绿色
    - 接触表面:镀锡
    - 安装方式:DIN导轨
    - 技术规格
    - 绝缘材料:PA
    - 灼热丝试验等级(UL 94):V0
    - 内部圆柱量规:A3
    - 剥线长度:7 mm
    - 螺丝规格:M3
    - 紧固扭矩(最小):0.5 Nm
    - 紧固扭矩(最大):0.6 Nm
    - 连接数据
    - 固体导线横截面积(最小/最大):0.2 mm²/2.5 mm²
    - 柔性导线横截面积(最小/最大):0.2 mm²/2.5 mm²
    - AWG导线规格(最小/最大):24/12

    产品特点和优势


    MSTBVK 2,5/13-GF-5,08 基座条具有以下特点和优势:
    - 可组合性强:可以与带有5.08 mm间距的COMBICON插件结合使用,满足不同连接需求。
    - 便于安装:配备脚元件,方便安装在15x5 mm DIN导轨上(符合EN 60715-TH15标准),提高安装便捷性和可靠性。
    - 卓越的电气性能:采用PA绝缘材料,UL 94 V0级别防火材料,确保长期使用下的安全性和稳定性。
    - 广泛的适用范围:适用于多种导线规格,从0.2 mm²到2.5 mm²,支持AWG 24到12规格,适用性广泛。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,作为连接传感器和控制器的重要部件,确保信号传输的可靠性。
    - 在电力分配系统中,连接多个开关设备,提供稳定的电源连接。
    使用建议:
    - 在安装时确保导线横截面积符合规格要求,以避免过载或接触不良。
    - 使用合适的螺丝刀工具(如SZS 0.6x3.5)进行螺丝紧固,确保达到规定的扭矩值,提高连接的可靠性。
    - 定期检查连接部位,确保无松动现象,及时更换老化部件。

    兼容性和支持


    - 兼容性:MSTBVK 2,5/13-GF-5,08 可与具有相同节距的COMBICON插件配套使用。
    - 支持:Phoenix Contact提供了详尽的技术文档和用户手册,确保用户能够正确安装和使用该产品。此外,还提供了配件选项,如插入桥、编码元件等,增加系统的灵活性和扩展性。

    常见问题与解决方案


    - 问题1:导线连接不稳定
    解决方案:检查螺丝是否拧紧至规定的扭矩值,如有需要,重新调整并重新拧紧螺丝。

    - 问题2:接头温度过高
    解决方案:确认导线横截面积符合规格要求,如需更换导线,请选择符合要求的导线并重新连接。
    - 问题3:连接部位氧化
    解决方案:清洁氧化区域,使用适当的导电膏涂抹,以保持良好的电气连接。

    总结和推荐


    总结:
    MSTBVK 2,5/13-GF-5,08 基座条以其强大的电气性能、广泛的适用范围和高度的可组合性,成为工业自动化和电力分配系统的理想选择。其坚固的设计和卓越的安全性能,使其能够在苛刻的环境中稳定运行。
    推荐:
    强烈推荐在各种工业自动化系统、控制柜及通信设备中使用MSTBVK 2,5/13-GF-5,08 基座条。无论是从性能还是成本角度来看,它都是一个非常明智的选择。

1803060参数

参数
长*宽*高 77.36mm*77.36mm*27.21mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

1803060厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1803060数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 1803060 1803060数据手册

1803060封装设计

查看详情并下载
Symbol
Footprint
3D Model
