3211948

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,PP-H4/1-L,Phoenix Contact 插拔式接线端子 插头, PP-H 4/ 1-L系列, 800 V, 推入式
供应商型号: 651-3211948
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 插接式连接器 3211948

3211948概述

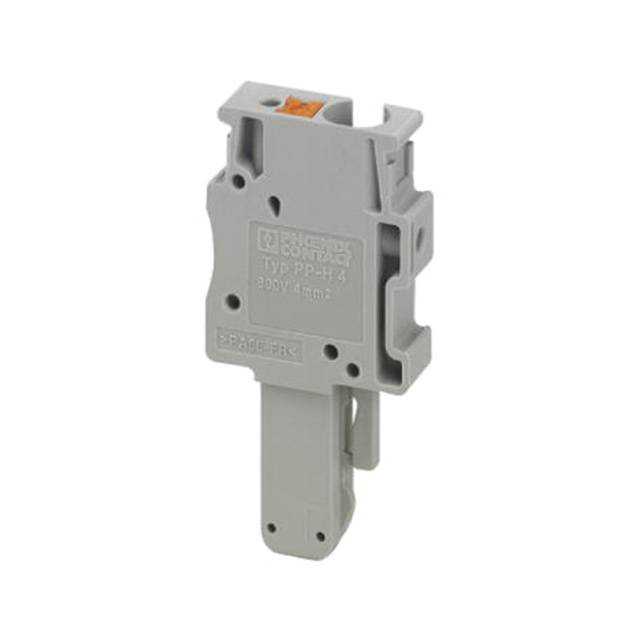

    # Phoenix Contact PP-H 4/1-L Push-in Technology Plug

    产品简介


    Phoenix Contact PP-H 4/1-L 是一款专为铁路行业、机械制造及工厂工程设计的高性能插头。它采用Push-in自组装技术,能够在高电压和电流条件下稳定运行。这款插头的主要功能包括提供可靠的电力连接,适用于严苛的工作环境。此外,其大表面标识选项便于现场安装和维护,提高操作效率。

    技术参数


    - 基本参数:
    - 额定电压: 800 V
    - 额定电流: 32 A
    - 连接方法: Push-in / 插拔式连接
    - 导体横截面: 0.2 mm² - 6 mm²
    - 线规: 24 AWG - 10 AWG
    - 宽度: 6.2 mm
    - 高度: 42.3 mm
    - 色彩: 灰色
    - 材料与安全性:
    - 绝缘材料: PA
    - 耐燃等级(UL 94): V0
    - 相对绝缘材料温度指数(DIN EN 60216-1 (VDE 0304-21)): 130°C
    - 静态绝缘材料低温应用: -60°C
    - 行业测试标准(DIN 5510-2): 符合标准
    - 燃烧试验方法(DIN EN 60695-11-10): V0
    - 氧气指数(DIN EN ISO 4589-2): >32%
    - 烟雾密度(NFPA 130 (ASTM E 662)): 符合标准
    - 烟雾毒性(NFPA 130 (SMP 800C)): 符合标准
    - 热释放(NFPA 130 (ASTM E 1354)): 28 MJ/kg
    - 其他规格:
    - 外形尺寸: 宽度6.2 mm,长度21 mm,高度42.3 mm
    - 剥线长度: 10 mm - 12 mm
    - 连接方法: Push-in / 插拔式连接
    - 额定功率耗散(额定条件): 1.02 W
    - 电涌耐受电压: 8 kV
    - 污染等级: 3
    - 绝缘材料温度指数: 130°C
    - 最大负荷电流: 32 A(对于6 mm²导体横截面)


    产品特点和优势


    1. 大表面标签选项: 使得现场安装和标识更加便捷。
    2. Push-in技术COMBI插头: 用户可以自行组装,提高操作灵活性和节省成本。
    3. 通过铁路应用测试: 在特殊环境下依然表现卓越,适合高要求的应用场合。
    4. 广泛的认证: 包括DNV GL, BV, LR, UL Recognized, EAC等,保证产品质量和安全。

    应用案例和使用建议


    - 铁路行业: 可用于列车内部及站台的电源连接,确保在高负载和振动环境下也能稳定工作。
    - 机械制造: 在高振动和高湿度环境中保持良好的连接稳定性。
    - 工厂工程: 适用于复杂和高精度的自动化生产线,减少故障率。
    使用建议
    - 环境适应性: 在安装时注意环境的温度和湿度,避免在极端环境下使用。
    - 标识清晰: 定期检查标识是否清晰可见,及时更换磨损的部分。
    - 定期维护: 建议每年进行一次全面检查和清洁,确保长期可靠运行。

    兼容性和支持


    - 兼容性: 该插头可以与其他标准导体线规匹配,适用于多种连接需求。
    - 厂商支持: Phoenix Contact 提供技术支持和维护服务,确保用户能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题: 导体插入困难。
    - 解决方案: 检查剥线长度是否正确(10 mm - 12 mm),确保插头处于正常工作状态。
    2. 问题: 接触不良。
    - 解决方案: 清理接触点,确保无污垢和腐蚀。
    3. 问题: 插头发热过高。
    - 解决方案: 检查电流是否超过额定值,调整负载或增加散热措施。

    总结和推荐


    总的来说,Phoenix Contact PP-H 4/1-L是一款高性能的Push-in技术插头,具备广泛的应用范围和强大的性能。它在高电压和电流环境下表现出色,并且通过多项国际认证。它的大表面标签选项、Push-in技术、以及铁路应用测试等特点使其在市场上具有很强的竞争力。因此,我强烈推荐该产品给需要高可靠性和耐用性的客户。

3211948参数

参数
长*宽*高 21mm*6.2mm*42.3mm
安装方式 压入式,弹簧安装,自由悬挂,螺纹安装
零件状态 在售

3211948厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3211948数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3211948 3211948数据手册

3211948封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.634 ¥ 30.7073
10+ $ 3.399 ¥ 28.7216
25+ $ 3.3 ¥ 27.885
50+ $ 3.1104 ¥ 26.2829
100+ $ 2.862 ¥ 24.1839
250+ $ 2.7324 ¥ 23.0888
库存: 64
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.7
