3035331

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST16-TWINBU,直通式接线端子 , ST 16系列, 蓝色, 76A
供应商型号: ET-2924175
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 3035331

3035331概述


    产品简介

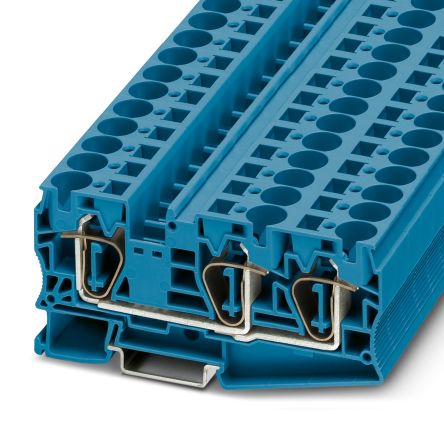

    产品名称:ST 16-TWIN BU
    产品类型: 馈线穿板模块终端块
    主要功能: 提供高效的电气连接解决方案,适用于多种工业自动化设备中。这款终端块通过弹簧夹连接方式,确保可靠的导线固定和稳定的电气接触,适合处理较大截面积的导线(从0.2 mm²到25 mm²)。
    应用领域: 广泛应用于电力分配系统、工业控制系统、楼宇自动化系统等领域。

    技术参数


    - 连接类型: 弹簧夹连接
    - 导线截面积: 固体导线 0.2 mm² - 25 mm²,绞合导线 0.2 mm² - 16 mm²
    - 导线规格: AWG 24 - 4
    - 宽度: 12.2 mm
    - 长度: 107.8 mm
    - 高度: 51.5 mm(NS 35/7.5),59 mm(NS 35/15)
    - 最大负载电流: 90 A(适用于25 mm²导线)
    - 额定浪涌电压: 8 kV
    - 污染等级: 3级
    - 绝缘材料: PA(聚酰胺)
    - 绝缘材料等级: I级
    - 认证: UL, VDE-PZI

    产品特点和优势


    1. 弹簧夹连接设计:确保快速、安全且可靠地固定导线,减少因接触不良引起的故障风险。
    2. 高可靠性:具备UL和VDE-PZI双重认证,确保产品的安全性和稳定性。
    3. 宽广的适用范围:支持从0.2 mm²到25 mm²的导线截面,满足不同应用需求。
    4. 耐高温材料:采用PA材料制成,具有良好的阻燃性能(UL 94 V0等级),适应恶劣的工业环境。

    应用案例和使用建议


    应用场景: 在电力分配系统中用于连接大功率电机、变压器等设备;在工业控制柜中作为电源输入端口。
    使用建议:
    - 确保导线插入深度符合要求,避免过浅导致接触不良。
    - 使用合适的工具进行压接,保证连接稳固。
    - 定期检查和维护,及时更换老化或损坏的部件。

    兼容性和支持


    - 兼容性: 该产品可以与各种标准的NS 35/7.5或NS 35/15安装导轨配合使用。
    - 配套附件: 包括端盖、插件桥、标记条、绝缘套管等,提供全面的系统解决方案。
    - 厂商支持: PHOENIX CONTACT提供详细的用户手册和技术支持服务,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线插入后容易松动 | 检查是否正确选择了合适尺寸的弹簧夹,并确保导线完全插入 |
    | 绝缘材料出现破损 | 更换新的终端块或绝缘套管 |
    | 导线接触电阻大 | 清理导线和终端块的接触面,去除氧化层 |

    总结和推荐


    总结: ST 16-TWIN BU是一款高性能、高可靠性的馈线穿板模块终端块,具备优良的机械和电气性能,适用于各种工业应用场景。其广泛的应用范围、强大的兼容性和完善的售后服务使其在市场上具有很强的竞争力。
    推荐: 我们强烈推荐使用ST 16-TWIN BU。无论是在电力分配系统还是工业控制系统中,它都能提供出色的电气连接解决方案,值得在相关项目中选用。

3035331参数

参数
长*宽*高 107.8mm(长度)*12.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3035331厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3035331数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3035331 3035331数据手册

3035331封装设计

查看详情并下载
Symbol
Footprint
3D Model
