3209866

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,PP-H2,5/1,Phoenix Contact 1p插拔式接线端子 插头, PP-H 2.5/ 1系列, 500 V, 推入式, 灰色
供应商型号: Q-3209866
供应商: 国内现货
标准整包数: 50

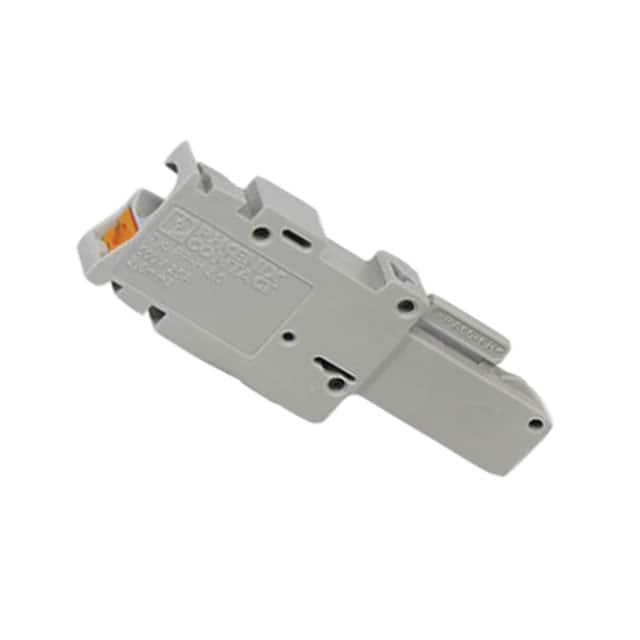

PHOENIX CONTACT 插接式连接器 3209866

3209866概述


    产品简介


    本款产品为 Phoenix Contact 的插头(型号:PP-H 2,5/1 - 3209866),采用推入式连接技术(Push-in connection)。适用于工业自动化领域,尤其是在铁路行业、机械工程及工厂自动化方面有着广泛的应用。产品具有单级单接线位的特点,能够安全稳定地连接导线截面积在 0.14 mm² 到 4 mm² 范围内的电缆。

    技术参数


    - 基本规格
    - 连接方法:推入式连接(Push-in connection)
    - 导线横截面:0.14 mm² - 4 mm²
    - AWG 规格:26 - 12
    - 长度:15.8 mm
    - 宽度:5.2 mm
    - 高度:40.2 mm
    - 颜色:灰色(Gray)

    - 性能参数
    - 最大负载电流:24 A(最大导线横截面积为 4 mm² 时)
    - 额定电流:24 A
    - 额定电压:500 V
    - 额定冲击电压:6 kV
    - 污染等级:3
    - 过电压类别:III
    - 绝缘材料组:I

    - 其他参数
    - 电连接标准:IEC 61984
    - 推荐剥线长度:8 mm - 10 mm
    - 绝缘材料:PA(聚酰胺)

    产品特点和优势


    该产品的一大特点是其大面积标签区域选项,使得用户可以方便地进行标识和管理。其采用了推入式连接技术,这允许用户自行安装并轻松实现导线连接。此外,该产品已经通过了铁路行业的相关测试,确保了其在铁路工程中的可靠性。推入式连接技术还显著提高了连接的可靠性和稳定性。

    应用案例和使用建议


    应用案例
    该产品广泛应用于铁路行业、机械工程和工厂自动化领域。例如,在铁路系统中用于车辆内部线路连接;在工厂自动化环境中,用于控制柜内不同电路的连接。
    使用建议
    - 在选择合适的导线横截面时,建议根据具体应用环境和负载要求来确定。
    - 使用推入式连接技术时,确保导线已正确剥线并插入至合适位置。
    - 在需要时,可使用带有塑料套管的绞合导线端子来增强连接的可靠性。
    - 定期检查连接点的紧固情况,确保长期稳定运行。

    兼容性和支持


    该产品与符合 IEC 61984 标准的其他电子元器件具有良好的兼容性。此外,制造商提供了全面的技术支持和售后服务,以确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题:连接后无法正常通电。
    - 解决方案:检查导线是否正确插入到连接器的插槽中,并确认导线的剥线长度是否合适。

    - 问题:连接器出现松动现象。
    - 解决方案:重新压紧导线,确保导线与连接器之间的接触良好。

    总结和推荐


    总体而言,Phoenix Contact 的 PP-H 2,5/1 - 3209866 插头凭借其可靠的推入式连接技术和广泛应用范围,展现了出色的性能和稳定性。它在铁路工程、机械工程及工厂自动化等领域表现出色,是高度推荐的产品。如果您正在寻找一款适合工业环境且易于安装的连接器,那么这款产品无疑是您的理想选择。

3209866参数

参数
长*宽*高 15.8mm(长度)*5.2mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3209866厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3209866数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3209866 3209866数据手册

3209866封装设计

查看详情并下载
Symbol
Footprint
3D Model
