1828540

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT

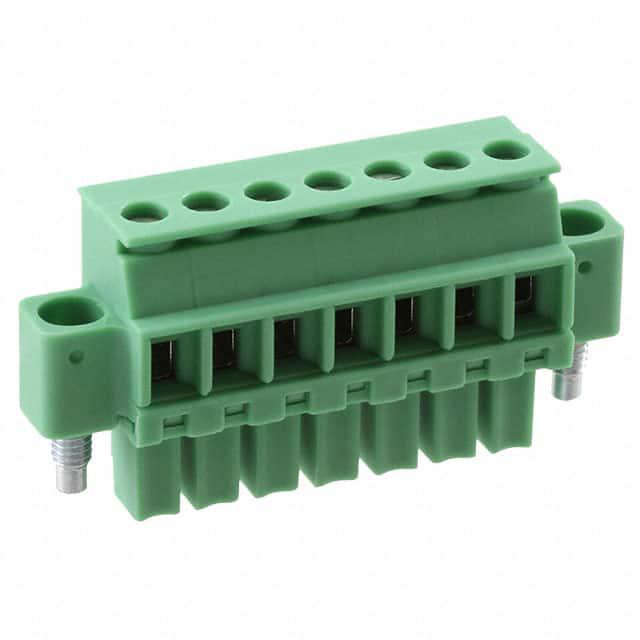

产品描述: 菲尼克斯,PCB插拔式连接器,MCVW1,5/7-STF-3,81,Conn Terminal Block F 7 POS 3.81mm Screw ST Panel Mount 8A
供应商型号: PYA-1828540
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 1828540

1828540概述


    产品简介


    PCB Connector(印刷电路板连接器)
    该PCB连接器是专为印刷电路板设计的产品,主要应用于电气设备和自动化控制系统中。它具有7个接触位置,适用于不同类型的导线连接。产品型号为MCVW 1,5/7-STF,额定电压高达160V,额定电流为8A。这些连接器采用螺纹固定方式,确保长期可靠且稳定的连接。

    技术参数


    - 基本参数
    - 产品类型:PCB连接器
    - 型号:MCVW 1,5/7-STF
    - 产品系列:MCVW 1,5/..-STF
    - 产品线:COMBICON Connectors S
    - 额定电压:160V (III/2),2.5kV (surge)
    - 额定电流:8A
    - 接触电阻:3.5 mΩ
    - 导线截面积:1.5 mm²
    - 机械特性
    - 螺钉锁定机制:采用螺钉锁定机制
    - 连接方法:螺钉连接,带有张力套筒
    - 端子点镀层:锡镀层(4-8 μm)
    - 端子接触区域镀层:锡镀层(4-8 μm)
    - 材料:铜合金
    - 绝缘材料:PA
    - 颜色:绿色
    - 安装方式:螺丝固定
    - 包装方式:装入纸盒
    - 环境适应性
    - 工作温度范围:-40°C至100°C(操作),-40°C至70°C(储存/运输)
    - 相对湿度:30%至70%
    - 振动测试:频率范围10-150-10Hz,持续时间2.5小时
    - 温度冲击:100°C/168小时

    产品特点和优势


    - 广泛应用:这种连接器可以在多种场合下使用,如工业自动化控制、电信设施、交通运输等领域。
    - 稳定可靠:低温度上升,高接触力,可确保长期稳定的连接。
    - 易于安装:螺钉连接方式便于安装,提供可靠固定。
    - 耐用性高:通过多项机械和电气测试,确保其耐用性和可靠性。
    - 符合标准:通过多个国际标准认证,保证产品质量和安全性。

    应用案例和使用建议


    应用案例
    该连接器常用于制造各类电气设备,如自动化控制系统、机器人手臂、电力传输系统等。它们能够可靠地连接多根导线,确保系统正常运行。
    使用建议
    - 正确选择导线截面积:根据具体应用需求选择合适规格的导线,以确保连接的稳定性和耐久性。
    - 合理固定连接器:确保连接器通过螺钉固定牢固,防止因震动导致的松动。
    - 避免过热:避免连接器长时间处于高温环境中,以免影响其使用寿命。


    兼容性和支持


    该PCB连接器与其他同类产品兼容,适用于多种电气系统和设备。制造商提供了详尽的技术支持文档和客户支持服务,用户可以通过官方技术支持渠道获取帮助。

    常见问题与解决方案


    - 问题1:连接器接触不良
    - 解决方案:检查连接器是否紧固到位,确保导线连接正确无误。

    - 问题2:连接器出现温度过高
    - 解决方案:检查连接器周围是否有足够的散热空间,避免长时间高负荷工作。

    总结和推荐


    综述:这款PCB连接器具备优异的电气特性和机械特性,满足广泛的工业应用需求。它在稳定性、耐久性和可靠性方面表现出色,符合多种国际标准。
    推荐:鉴于其优异的性能和广泛的应用场景,强烈推荐使用此款PCB连接器。无论是对于新手还是经验丰富的工程师,这都是一个值得信赖的选择。

1828540参数

参数
长*宽*高 10.4mm*37.06mm*19.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1828540厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1828540数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1828540 1828540数据手册

1828540封装设计

查看详情并下载
Symbol
Footprint
3D Model
