3044131

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,UT6,菲尼克斯 直通式接线端子 , UT 6系列, 单层, 灰色, 螺钉拧紧端接, 41A
供应商型号: Q-3044131
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 3044131

3044131概述

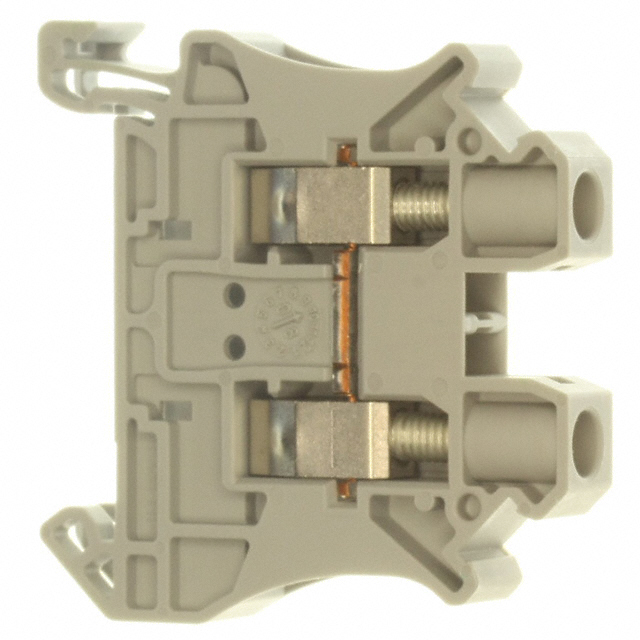

    # 电子元器件产品技术手册:UT 6 接线端子

    产品简介


    UT 6 接线端子 是一款专为电气连接设计的产品,适用于多种应用场合。该接线端子通过螺钉连接方式实现导线的固定和连接,具有广泛的适用性。它支持的导线截面积范围从0.2 mm²到10 mm²(AWG 24 到 AWG 8),能够满足大部分电气工程中的连接需求。广泛应用于工业自动化、电力系统、机械设备等领域,为各类电气连接提供可靠的解决方案。

    技术参数


    - 产品编号: 3044131
    - 接线类型: 螺钉连接
    - 导线截面范围: 固体导线 0.2 mm² 至 10 mm²;绞合导线 0.2 mm² 至 10 mm²(最小截面为 0.25 mm²)
    - 导线规格范围: AWG 24 至 8
    - 尺寸: 宽度 8.2 mm,长度 47.7 mm,高度(NS 35/7.5) 47.5 mm,高度(NS 35/15) 55 mm
    - 重量: 每件 0.01503 千克
    - 最大负载电流: 57 A(10 mm² 导线)
    - 额定冲击电压: 8 kV
    - 污染等级: 3
    - 冲击电压类别: III
    - 绝缘材料等级: I
    - 认证标准: 符合 IEC 60947-7-1,UL 600 V,CSA 600 V,CUL 600 V
    - 材料: 绝缘材料为 PA(聚酰胺),阻燃等级达到 UL 94 V0 级别

    产品特点和优势


    UT 6 接线端子的设计具有以下几个显著优势:
    1. 高可靠性: 可以承受高达 57 A 的电流,适用于各种大功率电气应用。
    2. 安全防护: 防护等级达到污染等级 3,适合恶劣的工作环境。
    3. 易用性强: 通过简单的螺钉连接即可实现牢固可靠的电气连接。
    4. 多规格支持: 支持多种导线规格,适用于不同的应用场景。
    5. 认证齐全: 多项国际认证确保产品质量和安全性,如 UL、CSA 和 VDE 认证。

    应用案例和使用建议


    UT 6 接线端子在多个领域中得到了广泛应用,例如工业控制、配电盘、机械设备等。以下是一些常见的使用场景:
    1. 工业自动化: 在自动化控制系统中用于电机、传感器和执行器之间的电气连接。
    2. 电力系统: 在变电站、发电站等场所用于电力传输系统的连接。
    3. 机械设备: 在机床、传送带等机械装置中用于设备内部的电气连接。
    使用建议:
    1. 在安装前检查导线截面是否符合要求,避免过载导致的安全隐患。
    2. 安装时应按照说明书上的步骤进行,确保螺钉紧固扭矩在 1.5 Nm 至 1.8 Nm 之间。
    3. 定期检查连接部位是否有松动或损坏,及时更换和修复,确保长期稳定运行。

    兼容性和支持


    UT 6 接线端子可以与不同类型的 DIN 铁轨安装板(如 NS 35/7.5 和 NS 35/15)配合使用,提供多种安装选项。此外,还配备了多种配件,如断路器、连接桥、测试适配器等,方便用户根据具体需求进行组合使用。
    厂家提供了全面的技术支持,包括在线文档下载、技术支持热线和售后服务。如果需要进一步的帮助或定制服务,可以直接联系厂家获取更多支持。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    1. 导线连接不稳定:
    - 解决方法: 检查螺钉紧固扭矩是否达到要求,必要时重新拧紧。
    2. 接触电阻过高:
    - 解决方法: 清理导线连接处,去除氧化层,并确保螺钉完全紧固。
    3. 无法正确连接导线:
    - 解决方法: 确认导线截面是否符合要求,选择合适的工具进行压接。

    总结和推荐


    综上所述,UT 6 接线端子凭借其卓越的性能和广泛的适用性,在众多电气连接应用中表现出色。它的高可靠性和多功能性使其成为各行业不可或缺的重要部件。如果你正在寻找一款高效稳定的电气连接解决方案,强烈推荐使用 UT 6 接线端子。

3044131参数

参数
长*宽*高 47.7mm*8.2mm*46.9mm
安装方式 螺纹安装
零件状态 在售
包装方式 盒装

3044131厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3044131数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3044131 3044131数据手册

3044131封装设计

查看详情并下载
Symbol
Footprint
3D Model
