3061046

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,SP4/1GNYE,Conn Terminal Block F 1 POS ST Cable Mount 32A
供应商型号: 651-3061046
供应商: Mouser
标准整包数: 1

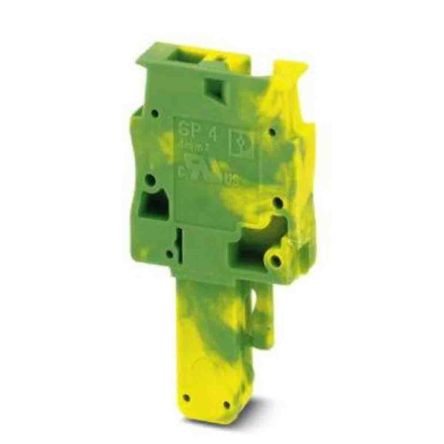

PHOENIX CONTACT 插接式连接器 3061046

3061046概述


    产品简介

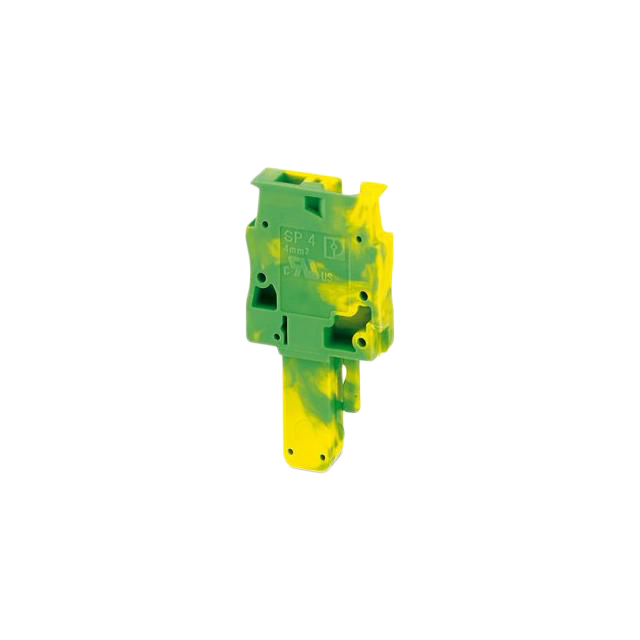

    插头 SP 4/1 GNYE - 3061046
    本文将详细介绍德国凤凰接触公司生产的插头 SP 4/1 GNYE(产品编号:3061046)。这款插头主要用于连接线缆,在铁路行业、机械工程以及工厂自动化等领域有着广泛的应用。其采用弹簧夹持式的接线方式,具备优良的电气特性和机械稳定性。

    技术参数


    - 连接方法: 弹簧夹持连接
    - 位置数量: 1个
    - 导体横截面范围: 固体导体:0.08 mm² - 6 mm²;绞合导体:0.08 mm² - 4 mm²
    - AWG 导体横截面范围: 28 - 10
    - 宽度: 6.2 mm
    - 高度: 41.5 mm
    - 颜色: 绿黄相间
    - 污染等级: 3级
    - 冲击电压类别: III 类
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 最大负载电流: 32 A(当导体横截面为6 mm²时)
    - 额定浪涌电压: 8 kV
    - 标称电流: 32 A
    - 标称电压: 800 V

    产品特点和优势


    - 大表面标签选项: 便于清晰标识。
    - 测试通过铁路应用: 适用于铁路系统。
    - 实用编码选项: 避免错误连接。
    此款插头具有多种认证(如 CSA、UL、VDE、GOST 等),确保其在各种工业环境中的可靠性和安全性。它的宽广适用范围使其在多个行业中都有广泛的用途,特别是对高负载和严格安全要求的应用场合尤为适合。

    应用案例和使用建议


    应用案例
    在铁路行业,这款插头常用于控制信号传输,确保信号的稳定和安全传递。在机械工程中,它用于大型机械设备的电气连接,能够承受高负荷。此外,在工厂自动化过程中,它也广泛用于设备间的连接。
    使用建议
    1. 正确安装: 在安装前请确认导体横截面符合规格,避免过大的电流导致插头损坏。
    2. 保持清洁: 定期检查和清洁插头,确保良好的接触和长时间使用。
    3. 使用合适的工具: 使用专用工具进行接线,以防止导线损坏。
    4. 注意防护: 在工业环境中,可考虑加装绝缘套管或其他防护装置。

    兼容性和支持


    此插头与同系列的其他配件(如绝缘套管、固定夹、屏蔽连接夹、应力释放等)兼容,这些配件可以在连接和固定时提供额外的安全性和可靠性。此外,制造商提供了详细的技术支持和售后服务,确保用户可以得到及时的帮助。

    常见问题与解决方案


    1. 插头无法正常连接
    - 解决方案: 检查导体横截面是否符合规格,确保导线插入正确,插头没有损坏。
    2. 插头接触不良
    - 解决方案: 清洁插头并检查是否有异物阻碍,必要时更换插头。
    3. 插头发热异常
    - 解决方案: 检查是否超载,适当减小电流或增加散热措施。

    总结和推荐


    总体来说,这款插头具有显著的优点,包括易于标识、可靠的安全认证和广泛的适用性。适用于多种工业应用环境,尤其在高负载和高标准的安全需求下表现优异。其提供的全面支持和服务也为用户提供了额外的保障。
    综上所述,推荐您在需要高品质连接器的产品设计中选择此款插头。

3061046参数

参数
长*宽*高 21mm*6.2mm*41.5mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3061046厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3061046数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3061046 3061046数据手册

3061046封装设计

查看详情并下载
Symbol
Footprint
3D Model
