1607634

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,ST-17P1N8AW400S,设备连接器板前安装,Push-Twist,Receptacle Housing Crimp 法兰安装,面板安装
供应商型号: 651-1607634
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 触头 1607634

1607634概述

    电子元器件技术手册:Device Connector, Front Mounting - ST-17P1N8AW400S

    1. 产品简介

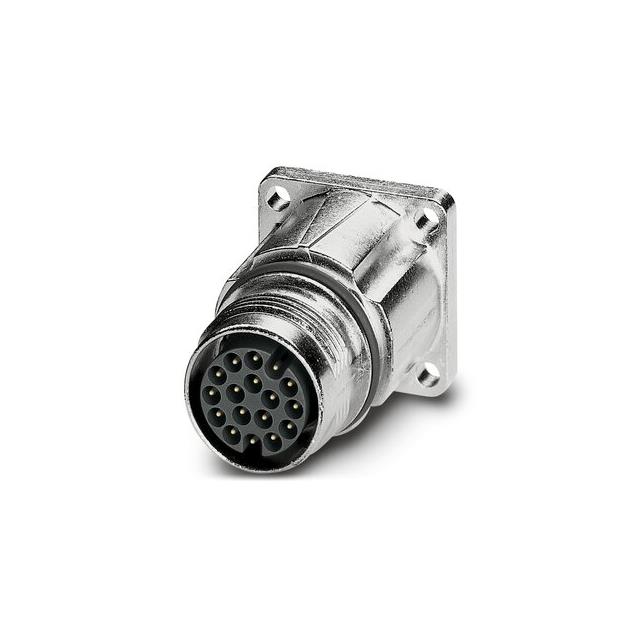

    本产品为前装式设备连接器,型号为ST-17P1N8AW400S。它具有直式SPEEDCON锁定机制,采用M17标准,配置了17个触点位置。作为一款高品质的电子元件,这款连接器主要用于工业自动化、交通运输和电信设备等领域。它的设计目的在于确保高效、可靠的电力和信号传输,广泛应用于需要高可靠性的工业控制系统和设备中。

    2. 技术参数


    - 基本规格:
    - 型号: ST-17P1N8AW400S
    - 类型: 前装式,直式SPEEDCON锁定
    - 触点数量: 17
    - 导体直径: 0.6 mm
    - 额定电流: 每个触点25°C时3.6A
    - 环境温度范围: -20°C至125°C
    - 防护等级: IP67
    - 材料:
    - 壳体材料: 黄铜锌合金(CuZn)和压铸锌(GD-Zn)
    - 绝缘材料: 尼龙66 (PA 66)
    - 密封圈和O形圈材料: 三元乙丙橡胶 (FPM)
    - 电气特性:
    - 最大安装高度: 3000m
    - 功率触点额定电压: 60V
    - 功率触点浪涌电压: 1.5kV
    - 功率触点污染等级: 3
    - 功率触点电涌电压类别: III
    - 认证与分类:
    - eCl@ss: 272607xx
    - ETIM: EC002635
    - UNSPSC: 43172015, 43201404

    3. 产品特点和优势


    - SPEEDCON锁定机制: 保证了快速而可靠的连接。
    - 高防护等级 (IP67): 能够防止灰尘进入,并且能够抵抗短时间浸泡在水中。
    - 多种安装方式: 提供4个安装孔,适用于多种安装环境。
    - 多功能兼容性: 适用于多种应用,如工业自动化、交通运输和电信设备。
    - 高质量材料: 使用高性能的黄铜锌合金、尼龙66和三元乙丙橡胶材料,确保长期可靠性。

    4. 应用案例和使用建议


    - 工业自动化:用于工业自动化设备中的控制单元,以实现高效可靠的信号传输。
    - 交通运输:适合于列车、飞机等交通工具的电气系统,确保稳定的数据通信。
    - 电信设备:可以用于电信基站和其他通信设施,提供稳定的电力和信号连接。
    使用建议:
    - 在高温环境下使用时,注意散热问题,避免过热。
    - 定期检查连接器的密封圈和O形圈,确保其完好无损。
    - 根据实际应用需求选择合适的安装位置和方向。

    5. 兼容性和支持


    - 该产品兼容大多数标准接口和协议,例如RS-485、Profibus等。
    - 出厂前已经通过多项严格的测试和验证,具备良好的互换性和通用性。
    - 厂商提供了详尽的技术文档和支持服务,以帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问题: 连接器插拔困难。
    - 解决办法: 确保连接器完全对齐并均匀施力;检查是否有异物阻碍。

    - 问题: 信号传输不稳定。
    - 解决办法: 检查接触点是否清洁、干燥;确认连接线缆符合规格要求。
    - 问题: 密封失效。
    - 解决办法: 更换密封圈和O形圈;确保安装过程中没有损坏密封部件。

    7. 总结和推荐


    总体来看,ST-17P1N8AW400S 连接器凭借其优异的设计和强大的功能,在多种应用领域中展现出卓越的表现。它的高质量材料、高效的电气特性和可靠的连接机制使其成为市场上极具竞争力的产品之一。鉴于这些优势,强烈推荐使用该产品以满足各种复杂的应用需求。

1607634参数

参数
类型 Push-Twist,Receptacle Housing
线规 -
触头类型 Crimp
触头镀层 -
触头材料 -
触头端接 -
触头镀层厚度 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

1607634厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1607634数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub/D形连接器 - 触头 PHOENIX CONTACT 1607634 1607634数据手册

1607634封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 17.5605 ¥ 148.3862
5+ $ 16.236 ¥ 137.1942
10+ $ 15.3684 ¥ 129.863
库存: 11
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 148.38
