3060364

产品分类: 接线板-专用
厂牌: PHOENIX CONTACT

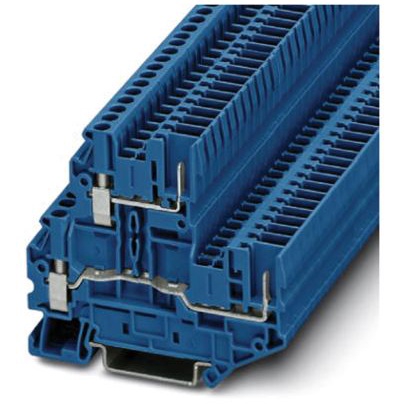

产品描述: 菲尼克斯 双层端子, UTTB 2.5/2P BU系列, 双层, 蓝色, 螺钉端接, 24A
供应商型号: 651-3060364
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线板-专用 3060364

3060364概述

    UTTB 2,5/2P BU 双层终端块技术手册

    产品简介


    UTTB 2,5/2P BU 是一款双层插拔式接线端子,广泛应用于工业自动化、电力系统及通信设备等领域。该终端块的主要功能是实现导线的安全可靠连接,确保电路稳定运行。由于采用了双层设计,这款端子可以在有限的空间内提供更多的连接点,从而提高电路的布局灵活性。

    技术参数


    - 额定电压:500 V
    - 额定电流:24 A
    - 连接方式:螺钉连接/插拔连接
    - 标称截面:2.5 mm²
    - 适用导线截面:0.14 mm² - 4 mm²
    - 安装方式:NS 35/7.5,NS 35/15
    - 颜色:蓝色(RAL 5015)
    - 绝缘材料:PA(聚酰胺),绝缘等级I
    - 过电压类别:III
    - 最大冲击电压:6 kV
    - 最大功耗:0.77 W
    - 工作温度范围:操作 -60°C 到 +70°C,存储/运输 -25°C 到 +60°C
    - 湿度范围:操作 20% 到 90%,存储/运输 30% 到 70%

    产品特点和优势


    1. 双层设计:使得在同一空间内可以连接更多的导线,大大提高了布线效率。
    2. 安全可靠:采用高耐压、高抗冲击电压的设计,确保电路的安全运行。
    3. 宽广的工作温度范围:适应各种极端环境条件,适合户外和工业环境使用。
    4. 防火性能优异:通过多项标准认证,包括DIN EN 45545-2、NFPA 130 等,保障在严苛环境下的可靠性。

    应用案例和使用建议


    该终端块广泛应用于电力传输、工业自动化控制系统及通信设施等领域。例如,在电力传输系统中,它可以连接不同相位的导线;在工业自动化控制系统中,可以连接传感器、执行器等设备。在使用时,建议严格按照手册中的接线步骤进行操作,以确保连接的安全可靠。

    兼容性和支持


    - 兼容性:可适配标准的NS 35/7.5 和 NS 35/15 导轨。
    - 支持与维护:制造商提供了详尽的技术支持,包括安装指南、使用手册等。此外,用户还可以访问制造商网站下载相关的认证证书和技术文档。

    常见问题与解决方案


    1. 问题:导线连接不稳固,容易脱落。
    - 解决办法:确保紧固扭矩在0.5到0.6 Nm之间,且导线插入深度符合要求(9 mm)。
    2. 问题:在高温环境下性能不稳定。
    - 解决办法:确保工作温度不超过制造商规定的最大值,注意散热。
    3. 问题:无法正确识别认证标志。
    - 解决办法:参阅制造商提供的认证证书,确认产品的认证情况。

    总结和推荐


    UTTB 2,5/2P BU 双层终端块凭借其高效灵活的连接能力、出色的防护性能以及广泛的适用性,成为众多工程项目中的理想选择。特别是在需要高密度布线的场合,该终端块能显著提升系统的整体性能。因此,我强烈推荐该产品给需要进行高效布线的用户。

3060364参数

参数
长*宽*高 74.3mm*5.2mm*64.4mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3060364厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3060364数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-专用 PHOENIX CONTACT 3060364 3060364数据手册

3060364封装设计

查看详情并下载
Symbol
Footprint
3D Model
