1607263

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插芯套装,VC-TR3/4M-PEA-S8888-SET,Phoenix Contact 连接器插件, VC-TR3/4M-PEA-S8888-SET系列
供应商型号: 277-13541-ND
供应商: Digi-Key
标准整包数: 1

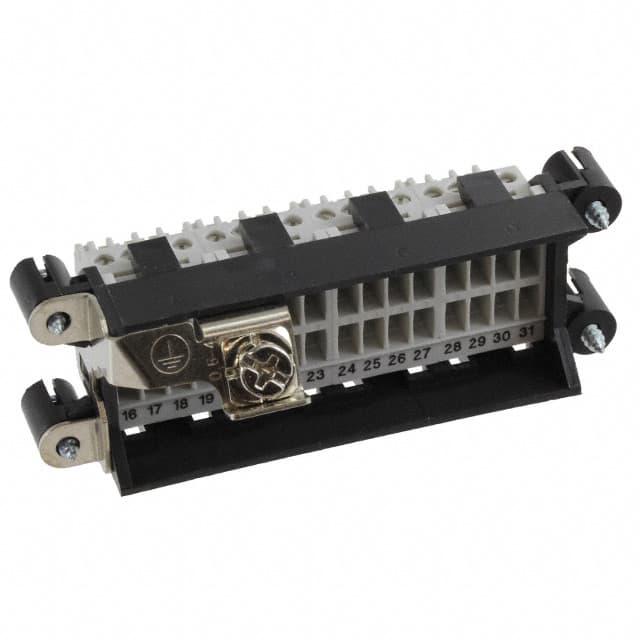

PHOENIX CONTACT 插接式连接器 1607263

1607263概述


    产品简介


    本产品为Phoenix Contact公司推出的接触件插入套件,型号为VC-TR3/4M-PEA-S8888-SET(编号1607263)。该产品主要用于连接系统,特别适用于Screw连接方式。其设计紧凑,采用了COMBICON技术,可防止错误连接。该套件包含8个预组装的接触件插入单元,能够确保高可靠性和稳定性,广泛应用于工业自动化、控制器工程以及电气设备工程等领域。

    技术参数


    - 连接技术:Screw连接
    - 安装方式:Screw连接
    - 紧固扭矩:0.2 Nm ... 0.25 Nm
    - 污染等级:3级
    - 位置数:31 + PE(接地)
    - 插拔次数:≥ 100次
    - 尺寸:VC3
    - 导线截面(实心):0.14 mm² ~ 1.5 mm²
    - 导线截面(柔性):0.14 mm² ~ 0.75 mm²
    - 环境温度(操作):-40°C ~ 100°C
    - 额定电压(III/3):160 V
    - 标称电压:160 V
    - 冲击电压额定值:2.5 kV
    - 额定电流:10 A
    - 标准认证:符合UL 94 V0、CE安全标志

    产品特点和优势


    - 紧凑设计:该接触件插入套件设计紧凑,便于安装和节省空间。
    - 通用连接:采用了COMBICON技术,使得该套件在多种应用场合下均表现出色。
    - 防止误接:通过特定的编码方式,防止不同类型的接触件之间的误连接。
    - 高可靠性:可承受至少100次插拔循环,具备出色的机械稳定性和电气特性。

    应用案例和使用建议


    该接触件插入套件可以用于各种工业控制系统的连接,例如PLC控制柜、配电箱、电机控制中心等。为了确保最佳性能和安全性,在使用过程中需注意以下几点:
    - 确保所有连接在无负载的情况下进行,以避免损坏设备或人身伤害。
    - 定期检查产品状态,任何受损产品必须立即停用并更换。
    - 只允许具有电工资质的人员安装和操作产品,并确保他们熟悉相关的安全注意事项。
    - 在使用此产品时,务必遵守相关标准和技术规范,确保其在正确条件下运行。

    兼容性和支持


    该产品与其他标准相符的配套连接器兼容,但必须严格按照产品技术数据进行选择。制造商提供详细的安装指南和技术支持文档,可在其官网下载。

    常见问题与解决方案


    1. 问题:产品在未连接负载的情况下插入或断开?
    - 解决方案:必须在无负载状态下进行操作。任何违反此规定的操作都可能导致人员或财产损失。

    2. 问题:产品出现异常磨损或故障?
    - 解决方案:应立即停止使用,并按照说明书更换新的产品。切勿尝试自行修理。

    3. 问题:连接器需要定期维护吗?
    - 解决方案:应定期检查产品状态,确保其正常工作。任何异常现象都应及时报告并处理。

    总结和推荐


    总体来看,Phoenix Contact的VC-TR3/4M-PEA-S8888-SET是一款高性能、可靠性强且易于安装的接触件插入套件。它采用了先进的Screw连接技术和独特的防误连接设计,能够在恶劣环境中保持长期稳定的性能。对于需要高可靠性和耐用性的工业应用来说,该产品无疑是理想的选择。我们强烈推荐这款产品给需要在复杂环境中进行可靠连接的应用场合。

1607263参数

参数
长*宽*高 80.2mm(长度)*30mm(高度)
安装方式 DIN导轨安装,支架安装,螺纹安装
应用等级 工业级
零件状态 在售
包装方式 散装

1607263厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1607263数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 1607263 1607263数据手册

1607263封装设计

查看详情并下载
Symbol
Footprint
3D Model
