1900772

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PCB插拔式连接器,MC1,5/2-ST1-5,08,Conn Terminal Block F 2 POS 5.08mm Screw RA Cable Mount 8A Cardboard
供应商型号: JY-1900772
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 端子 - 线对板端子 1900772

1900772概述

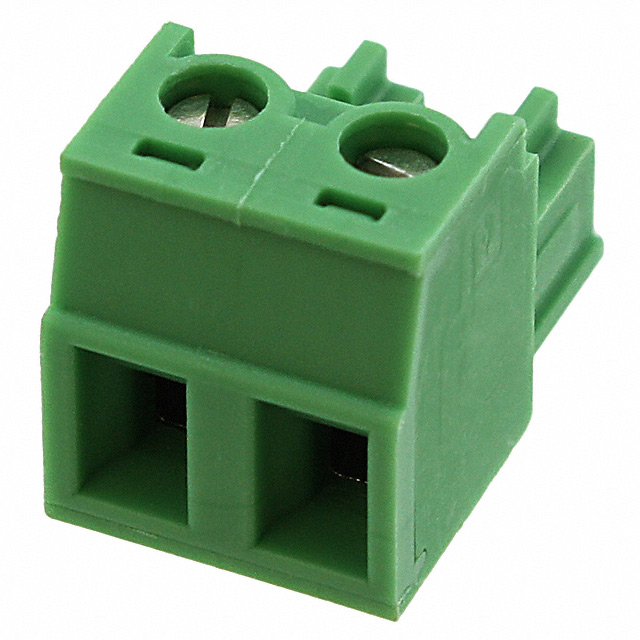

    MC 1.5/2-ST1-5.08 印刷电路板连接器技术手册

    产品简介


    Phoenix Contact 的 MC 1.5/2-ST1-5.08 是一款印刷电路板连接器,适用于各种电子设备和控制系统中的接线需求。它具有两个接线位,能够处理最大导线截面积为1.5平方毫米的导线,支持最大电流8安培和最大电压320伏特(III/2)。这款连接器以其紧凑的设计、高绝缘强度和多样的安装方式而闻名,非常适合工业自动化和控制系统的应用。

    技术参数


    - 额定电流:8 A
    - 额定电压:250 V(III/2),630 V(II/2)
    - 耐冲击电压:4 kV(III/3),4 kV(III/2),4 kV(II/2)
    - 连接方法:螺丝连接
    - 接触面:镀锡铜
    - 色标:绿色
    - 插针间距:5.08 mm
    - 连接导线截面积:最小0.14平方毫米,最大1.5平方毫米
    - 绝缘材料:PA(聚酰胺)
    - 可燃性等级:UL 94 V0
    - 紧固扭矩:0.22 Nm - 0.25 Nm
    - 适用标准:EN-VDE,UL/CUL

    产品特点和优势


    1. 平行于导线轴线的插入方向:简化布线和安装过程。
    2. 低设计高度:适合空间受限的应用场合。
    3. 高绝缘强度:最高可达320伏特,满足多种电气安全要求。
    4. 位置独立键控:通过移除键控片并连接键控轮廓到头部来实现位置单独键控。
    5. ST1版本:插件区域位于底部,与外壳底边齐平。

    应用案例和使用建议


    这款连接器广泛应用于工业自动化设备、仪器仪表和控制面板中。例如,在一个智能工厂环境中,可以使用这些连接器将传感器和执行器连接到主控制器。为了确保最佳效果,建议遵循以下使用建议:
    - 使用适当的紧固工具以达到规定的扭矩值。
    - 确保所有导线都正确剥离并固定,以避免松动和短路。
    - 在需要时添加适当的标记,以识别每个接线位的功能。

    兼容性和支持


    该连接器系列还包括多种附件,如标记卡、电缆护套和基础条带。这不仅增强了功能性,还提供了额外的保护措施。制造商提供详细的技术文档和用户手册,并支持生产和质量监测。

    常见问题与解决方案


    1. 如何达到正确的紧固扭矩?
    - 使用带有扭力设定的螺丝刀,并设置为0.22至0.25牛米。
    2. 导线无法稳定连接怎么办?
    - 检查导线是否正确剥离,且无氧化或损伤。
    - 确认导线完全进入连接器内部,并重新进行紧固。
    3. 如何识别连接器的位置?
    - 利用位置独立键控功能,通过移除键控片并连接到键控轮廓上进行独立定位。

    总结和推荐


    MC 1.5/2-ST1-5.08 印刷电路板连接器凭借其高可靠性和多功能性,非常适合用于工业自动化和控制系统中。其易于安装、紧凑的设计以及多样的电气特性使其在市场上具有较强的竞争力。如果您正在寻找高效可靠的连接解决方案,这款产品无疑是值得推荐的选择。

1900772参数

参数
长*宽*高 15.5mm*10.12mm*11.1mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1900772厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1900772数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 1900772 1900772数据手册

1900772封装设计

查看详情并下载
Symbol
Footprint
3D Model
